El dosificador está montado en el cuerpo del mezclador y está diseñado para regular el suministro de la cantidad de gas requerida al mezclador en varios modos de funcionamiento del motor

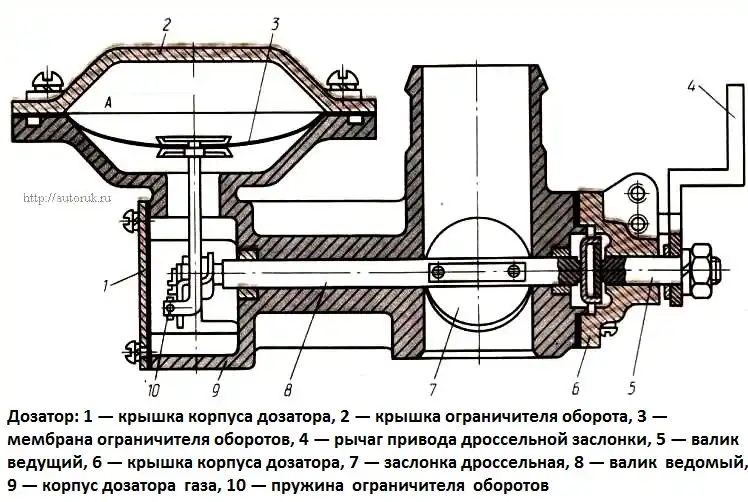

El dispositivo de dosificación tiene la forma de una válvula de mariposa 7 instalada en el canal de entrada de la carcasa 9 y fijada en el rodillo 8.
El amortiguador se controla mediante el pedal del acelerador desde la cabina a través de un sistema de varillas, palancas y rodillo 5.
Cuando se abre la compuerta a un ángulo mayor, aumenta el caudal de gas que pasa por el difusor mezclador.
Cuando la compuerta se cierra, el suministro de gas se detiene.
Cuando se alcanza la velocidad máxima de ralentí del motor que funciona en modo gas-diésel, la dosis piloto de combustible líquido se apaga.
Para cerrar el suministro de gas en este momento, se utiliza un limitador de vacío, combinado con un dispensador en una carcasa.
El limitador le permite controlar la posición de la válvula de mariposa independientemente de la posición de la palanca 4 del accionamiento de la compuerta, por ejemplo, girarla hacia el cierre cuando el motor alcanza la velocidad máxima permitida (2550 rpm).
El limitador de vacío funciona en conjunto con una válvula solenoide de tres vías y un sensor inductivo de velocidad del motor.
Si el régimen del motor no supera el valor admisible, la electroválvula comunica la cavidad A con la atmósfera.
En este caso, la membrana se pliega bajo la acción del resorte 10 y la varilla de la membrana no impide que el rodillo 8 gire en la dirección de apertura del amortiguador con la palanca 4.
Cuando se supera la velocidad máxima permitida del cigüeñal, el sensor de inducción activa la válvula solenoide a través de la unidad de control electrónico.
Al mismo tiempo, la válvula separa la cavidad A de la atmósfera y le imparte la rarefacción del difusor.
Como resultado, la membrana 3 se dobla hacia arriba y cubre la válvula de mariposa 7 a través de la varilla y el eje 8, superando la fuerza del resorte 10. El flujo de gas hacia el mezclador se detiene.
