Comprobación y sustitución de las rótulas del varillaje de dirección GAZ-3110

Compruebe el juego lateral en la bisagra. Para ello, coloque las ruedas en la posición de conducción del coche en línea recta y agite el volante en ambos sentidos

En este caso, el asistente debe poner su mano en la rótula, y si se siente juego, es necesario verificar el estado de las partes de la bisagra.

Si no hay desgaste en el asiento cónico de la varilla y el pasador de bola, basta con apretar la tuerca de fijación con un par de 40–50 Nm (4,0–5,0 kgf·m).

Si hay desgaste, reemplace las piezas defectuosas.

Revisando y reemplazando las rótulas del varillaje de dirección GAZ-3110

Compruebe el juego longitudinal en la bisagra. Para hacer esto, sacuda vigorosamente la barra de dirección a lo largo del eje de la bisagra.

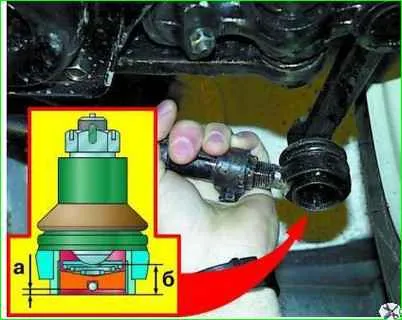

Si se detecta juego, retire la chaveta, atornille el tapón hasta que haga tope y mida la distancia "a" desde el tapón hasta el final del cuerpo de la bisagra.

Si el valor "a" del hundimiento del tapón es inferior a 5,5 mm, entonces se puede ajustar la bisagra; si es mayor, desenrosque el tapón, retire el resorte con el talón de soporte y mida la distancia "b" desde el dedo hasta el final del cuerpo de la bisagra.

Si el tamaño "b" no supera los 16 mm, es necesario lavar todas las partes de la bisagra, ensamblar la bisagra, ponerle grasa fresca y ajustarla.

Si la dimensión "b" excede el valor especificado, reemplace la bisagra.

Reemplazo

Presione el pasador de la rótula para sacarlo del eslabón de acoplamiento o del saliente de la palanca.

Retire el sello de goma de la junta.

Enrosque la tuerca de fijación en el pasador al ras con el extremo del pasador para no dañar la rosca del pasador al presionar hacia afuera.

Presione el pivote para sacarlo del eslabón o del saliente del brazo.

Retire el sello de goma de la nueva rótula. La cantidad requerida de lubricante está incrustada en la bisagra y el sello.

Al instalar la bisagra, asegúrese de que no entre suciedad ni en el sello.

Presione la bisagra hasta el fondo en el saliente del eslabón o la palanca.

Instale el sello, mientras que los bordes exteriores del sello de la rótula de la barra de dirección se colocan en el collarín del saliente de la barra de dirección.

Ajuste

Revisando y reemplazando las rótulas del varillaje de dirección GAZ-3110

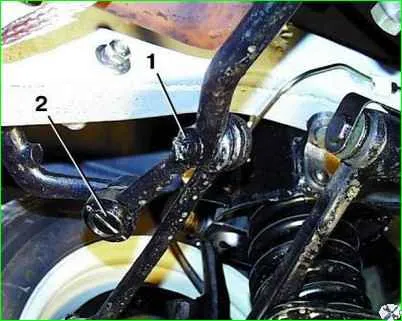

Retire la chaveta 1 y atornille la tapa 2 tanto como sea posible.

Afloje el tapón una vuelta para las juntas de los tirantes exteriores o media vuelta para las juntas de los tirantes interiores, el bípode y las juntas del brazo oscilante.

Luego, desenrosque el tapón hasta que la primera alineación de la ranura del tapón con el orificio en el alojamiento para la chaveta.

Instale la chaveta.

Llenado de la junta de dirección con grasa

Limpie la rótula de suciedad.

Revisando y reemplazando las rótulas del varillaje de dirección GAZ-3110

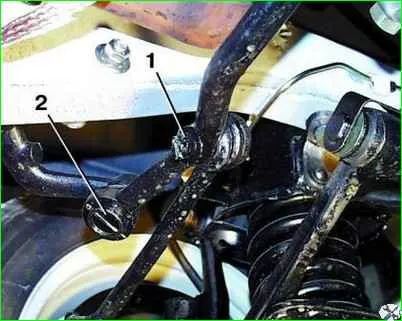

Retire la chaveta 1, desenrosque la tapa 2, retire el resorte y el talón.

Inserte grasa Litol-24 en la bisagra y atornille el tapón hasta el fondo, mientras presiona el extremo de la varilla para que la grasa pase por el sello de goma hacia el espacio formado entre el pasador y la caja del cojinete.

Después de eso, desenrosque el tapón, monte la bisagra y ajústela
