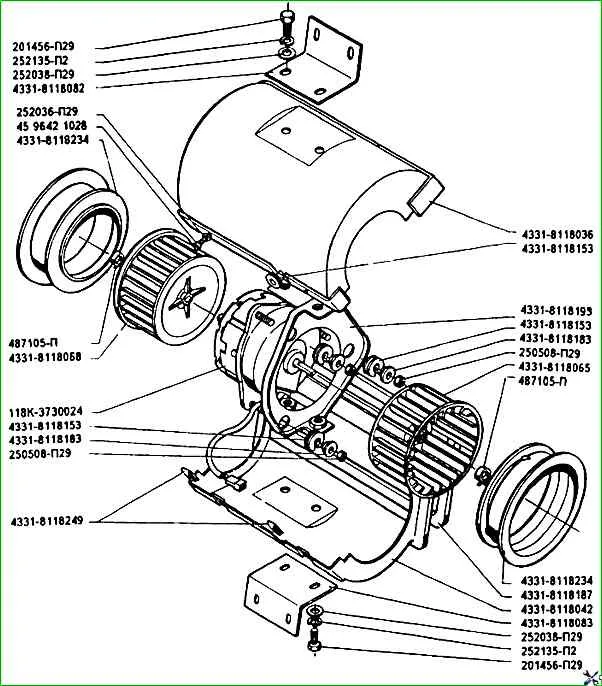

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Номера деталей отопителя ЗИЛ-5301 по каталогу
№детали Наименование детали
- 201456-П29 Болт
- 250508-П29 Гайка
- 252036-П29 Шайба
- 252038-П29 Шайба
- 252135-П2 Шайба пружинная
- 4331-8118036 Улитка вентилятора верхняя часть
- 4331-8118042 Улитка вентилятора нижняя часть
- 4331-8118065 Колесо рабочее левое
- 4331-8118068 Колесо рабочее правое
- 4331-8118069 Колесо рабочее с электродвигателем в сборе
- 4331-8118082 Кронштейн вентилятора
- 4331-8118083 Кронштейн вентилятора нижний
- 4331-8118153 Втулка крепления трубки привода управления сцеплением
- 4331-8118183 Проставка
- 4331-8118187 Прокладка вентилятора
- 4331-8118193 Кронштейн электродвигателя
- 4331-8118234 Заборник улитки
- 4331-8118249 Скоба улитки
- 45 9642 1028 Винт
- 487105-П Хомут
