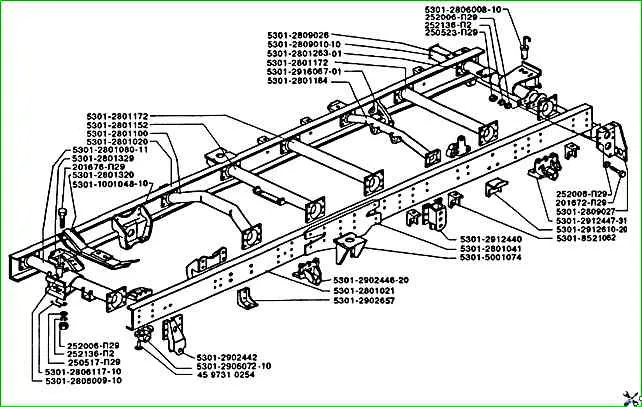

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Детали рамы автомобиля ЗИЛ-5301 с указанием номера по каталогу запасных частей.
Показан рисунок деталей рамы и указаны сборочные единицы.
По номерам можно приобрести детали рамы автомобиля
Детали рамы автомобиля ЗИЛ-5301 по каталогу запасных частей
№ детали Наименование детали
- 201672-П29 Болт
- 201676-П29 Болт
- 250517-П29 Гайка
- 250523-П29 Гайка
- 252006-П229 Шайба
- 252039-П29 Шайба
- 252136-П2 Шайба пружинная
- 256839-П Заклепка
- 256841-П Заклепка
- 256842-П Заклепка
- 256843-П Заклепка
- 256845-П Заклепка
- 256873-П Заклепка
- 45 9731 0250 Заклепка
- 45 9731 0252 Заклепка
- 45 9731 0254 Заклепка
- 5301-1001048-10 Кронштейн задней опоры подвески двигателя
- 5301-2801010-21 Рама в сборе
- 5301-2801020 Лонжерон рамы правый
- 5301-2801021 Лонжерон рамы левый
- 5301-2801041 Усилитель лонжерона
- 5301-2801080-11 Поперечина N1
- 5301-2801100 Поперечина N2
- 5301-2801100 Поперечина N2
- 5301-2801100 Поперечина N2
- 5301-2801152 Поперечина N3
- 5301-2801172 Поперечина N4
- 5301-2801184 Поперечина N5
- 5301-2801263-01 Поперечина N7
- 5301-2801320 Поперечина крепления передней опоры двигателя
- 5301-2801329 Кронштейн поперечины двигателя
- 5301-2806008-10 Палец буксирный
- 5301-2806009-10 Палец буксирный
- 5301-2806117-10 Пружина стопорная
- 5301-2809010-10 Противоподкатный брус
- 5301-2809026 Кронштейн противоподкатного бруса правый
- 5301-2809027 Кронштейн противоподкатного бруса
- 5301-2902442 Кронштейн передний передней рессоры
- 5301-2902446-20 Кронштейн задний передней рессоры
- 5301-2902657 Кронштейн буфера
- 5301-2906072-10 Кронштейн крепления стабилизатора
- 5301-2912440 Кронштейн передний задней рессоры
- 5301-2912446-31 Кронштейн задний задней рессоры правый
- 5301-2912447-31 Кронштейн задней рессоры задний левый
- 5301-2912610-20 Кронштейн ограничителя хода задней подвески
- 5301-2916067-01 Кронштейн крепления стабилизатора
- 5301-5001074 Кронштейн крепления кабины задний
- 5301-8521062 Кронштейн крепления кузова нижний
