Передняя ось ЗИЛ-5301 представляет собой балку переднего моста. К балке прикрепляются поворотные кулаки с помощью шкворней.
К рычагам поворотных кулаков крепятся рулевые тяги через шаровые шарниры

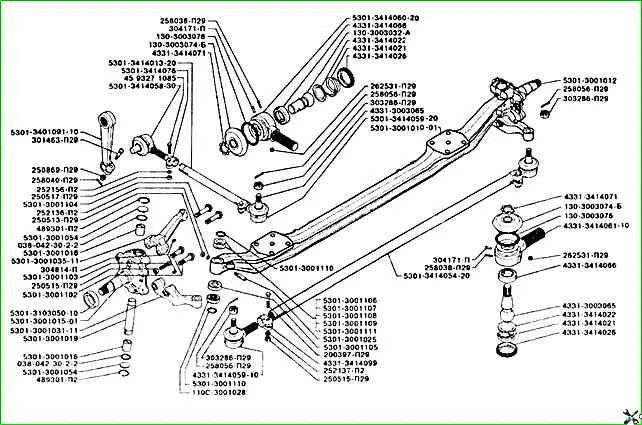

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Детали передней оси и рулевых тяг автомобиля ЗИЛ-5301 по каталогу
№ детали Наименование детали
- 038-042-30-2-2 Кольцо
- 110С-3001028 Подшипник упорный
- 130-3003032-А Палец шаровой сошки
- 130-3003074-Б Чехол защитный
- 130-3003076 Пружина чехла
- 200397-П29 Болт
- 250513-П29 Гайка
- 250515-П29 Гайка
- 250517-П29 Гайка
- 250869-П29 Гайка
- 252136-П2 Шайба пружинная
- 252137-П2 Шайба пружинная
- 252156-П2 Шайба пружинная
- 258038-П29 Шплинт
- 258040-П29 Шплинт
- 258056-П29 Шплинт
- 262531-П29 Пробка
- 301463-П29 Болт
- 303286-П29 Гайка
- 304171-П Заклепка
- 304814-П Масленка в сборе
- 4331-3003065 Палец шаровой
- 4331-3414021 Пружина тяги
- 4331-3414022 Вкладыш нижний
- 4331-3414026 Пробка наконечника
- 4331-3414058-10 Наконечник тяги рулевой трапеции правый с гайками в сборе
- 4331-3414059-10 Наконечник тяги рулевой трапеции левый с гайками в сборе
- 4331-3414060-10 Наконечник тяги рулевой трапеции правый с заклепками в сборе
- 4331-3414061-10 Наконечник тяги рулевой трапеции левый с заклепками в сборе
- 4331-3414066 Вкладыш верхний
- 4331-3414071 Опора чехла
- 4331-3414099 Хомут рулевой тяги
- 45 9327 1085 Болт
- 489301-П2 Кольцо упорное
- 5301-3000012-01 Ось передняя со ступицами в сборе
- 5301-3000015-10 Ось передняя в сборе
- 5301-3001010-01 Балка передней оси
- 5301-3001012 Поворотный кулак правый с втулками в сборе
- 5301-3001013 Поворотный кулак левый с втулками в сборе
- 5301-3001014-01 Поворотный кулак правый
- 5301-3001015-01 Поворотный кулак левый
- 5301-3001016 Втулка поворотного кулака
- 5301-3001019 Шкворень поворотного кулака
- 5301-3001025 Стопор оси передней подвески
- 5301-3001030-11 Рычаг поворотного кулака правый
- 5301-3001031-11 Рычаг поворотного кулака левый
- 5301-3001035-11 Рычаг поворотного кулака
- 5301-3001054 Крышка поворотного кулака
- 5301-3001102 Болт крепления рычага
- 5301-3001103 Упор поворотного кулака регулировочный
- 5301-3001104 Болт крепления рычагов
- 5301-3001105 Стакан подшипника
- 5301-3001106 Прокладка регулировочная
- 5301-3001107 Прокладка регулировочная
- 5301-3001108 Прокладка регулировочная
- 5301-3001109 Прокладка регулировочная
- 5301-3001110 Кольцо уплотнительное
- 5301-3001111 Прокладка регулировочная
- 5301-313050-10 Кольцо под сальник ступицы переднего колеса
- 5301-3401091-10 Сошка
- 5301-3414010-10 Тяга сошки с наконечниками в сборе
- 5301-3414013-20 Тяга сошки
- 5301-3414052-10 Тяга рулевой трапеции с наконечниками в сборе
- 5301-3414054-20 Тяга рулевой трапеции
- 5301-3414058-30 Наконечник тяги правый в сборе
- 5301-3414059-20 Наконечник тяги левый в сборе
- 5301-3414060-20 Наконечник тяги рулевой трапеции правый с заклепками в сборе
- 5301-3414061 Наконечник тяги рулевой трапеции левый с заклепками в сборе
- 5301-3414076 Хомут тяги
