Двухсекционный тормозной кран служит для управления исполнительными механизмами рабочей тормозной системы автомобиля.
Двухсекционный тормозной кран установлен на щите передней части кабины

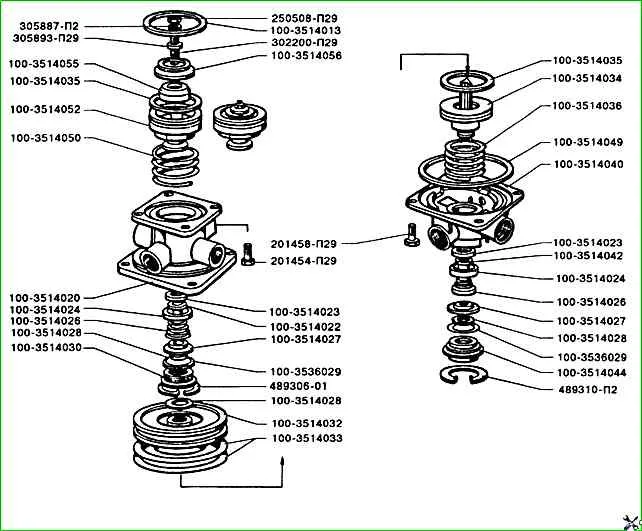

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Зная номер детали ее можно заказать в магазине или по Интернету определить, в каком месте есть, и заказать эту деталь.
Если заказываете через интернет можно в любом поисковике ввести только номер детали, и поисковик найдет, в каком месте можно приобрести эту деталь.
Детали двухсекционного тормозного крана ЗИЛ-5301 по каталогу
№ детали - Наименование детали
- 100-3514013 Кольцо прокладочное опорной плиты
- 100-3514020 Корпус верхний тормозного крана
- 100-3514022 Корпус клапана
- 100-3514023 Кольцо клапана
- 100-3514024 Колпачок
- 100-3514026 Пружина
- 100-3514027 Кольцо опорное
- 100-3514028 О-образное кольцо
- 100-3514030 Обойма
- 100-3514032 Поршень большой
- 100-3514033 Кольцо
- 100-3514034 Поршень малый
- 100-3514035 Кольцо
- 100-3514036 Пружина
- 100-3514040 Корпус нижний
- 100-3514042 Корпус клапана
- 100-3514044 Окно выпускное в сборе
- 100-3514049 О-образное кольцо
- 100-3514050 Пружина
- 100-3514052 Поршень верхний
- 100-3514055 Элемент уравновешивающий
- 100-3514056 Тарелка пружины
- 100-3514077 Втулка рычага
- 100-3514180-01 Оболочка защитная
- 100-3514212 Крышка
- 100-3514278 Толкатель
- 100-3536029 Кольцо
- 100-3536029 Кольцо
- 100-3536029 Кольцо
- 201454-П29 Болт
- 201458-П29 Болт
- 250508-П29 Гайка
- 302200-П29 Винт установочный
- 305887-П2 Шайба пружинная
- 305893-П29 Шайба
- 489306-01 Кольцо упорное
- 489310-П2 Кольцо упорное
