Колонка рулевого управления ЗИЛ-5301 — регулируемая по высоте и наклону, с противоугонным устройством.
Корпус колонки закреплен шарнирно на кронштейне, который закреплен к внутренней панели кабины болтами.
Вал колонки рулевого управления вращается в специальных шариковых подшипниках, находящихся в трубе колонки.

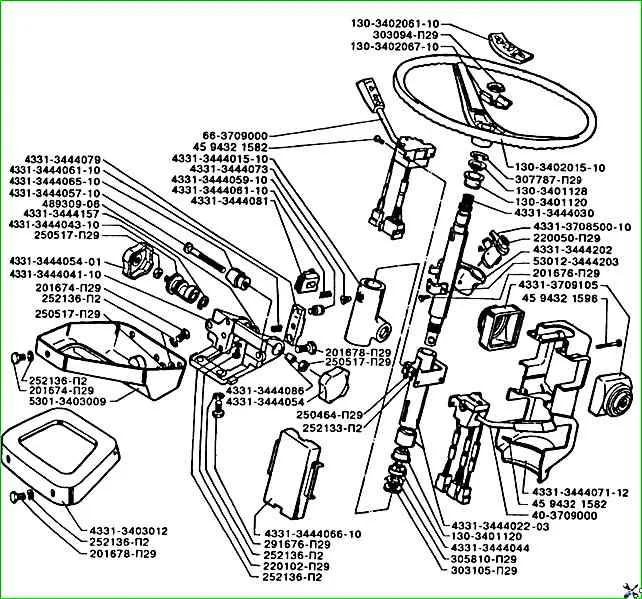

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Детали рулевого управления автомобиля ЗИЛ-5301 по каталогу
№ детали - Наименование детали
- 130-3401120 - Подшипник шариковый в сборе
- 130-3401128 - Кольцо подшипника разжимное
- 130-3402015-10 - Колесо рулевое в сборе
- 130-3402061-10 - Крышка рулевого колеса
- 130-3402067-10 - Держатель верхней крышки
- 201674-П29 - Болт
- 201676-П29 - Болт
- 201678-П29 - Болт
- 220050-П29 - Винт
- 220102-П29 - Винт
- 250464-П29 - Гайка
- 250517-П29 - Гайка
- 252132-П2 - Шайба пружинная
- 252133-П2 - Шайба пружинная
- 252135-П2 - Шайба пружинная
- 252136-П2 - Шайба пружинная
- 291676-П29 - Болт
- 303094-П29 - Гайка
- 303105-П29 - Гайка
- 305810-П29 - Шайба стопорная
- 307787-П29 - Кольцо упорное
- 40-3709000 - Переключатель стеклоочистителя 40.3709 в сборе
- 4331-3403012 - Растяжка крепления колонки
- 4331-3444010-02 - Колонка рулевого управления в сборе
- 4331-3444014-10 - Корпус колонки с кронштейном в сборе
- 4331-3444015-10 - Корпус колонки
- 4331-3444022-03 - Труба колонки
- 4331-3444030 - Вал колонки
- 4331-3444043-10 - Ось колонки
- 4331-3444044 - Обойма уплотнения в сборе
- 4331-3444054-01 - Маховик колонки
- 4331-3444057-10 - Винт регулировочный колонки
- 4331-3444059-10 - Стопор
- 4331-3444061-10 - Пружина
- 4331-3444065-10 - Зажим колонки
- 4331-3444066-10 - Половина кожуха колонки передняя
- 4331-3444071-12 - Половина кожуха задняя
- 4331-3444073 - Стопор колонки
- 4331-3444079 - Рейка
- 4331-3444081 - Сектор
- 4331-3444086 - Втулка стопорная
- 4331-3444157 - Кольцо упорное
- 4331-3444200-10 - Корпус запорного устройства с замком в сборе
- 4331-3444202 - Корпус запорного устройства
- 4331-3444213 - Уплотнитель
- 4331-3708500-10 - Выключатель приборов и стартера 20.3704
- 4331-3709105 - Чехол защитный переключателя
- 4333-3444041-10 - Кронштейн колонки
- 45 9432 1582 - Винт
- 45 9432 1596 - Винт
- 489309-06 - Кольцо упорное
- 5301-3403009 - Кронштейн крепления колонки
- 53012-3444203 - Хомут запорного устройства
- 66-3709000 - Переключатель указателей поворота и света 66.3709 в сборе
