Устройство систем освещения и световой сигнализации ЗИЛ-5301

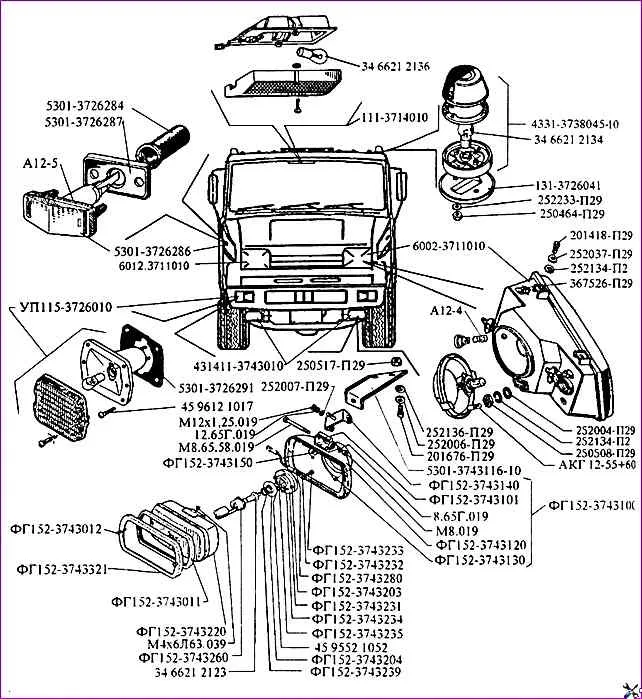

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.
Смотрим по рисунку и в таблице указана расшифровка детали.
Детали сборки систем освещения и сигнализации автомобиля ЗИЛ-5301 по каталогу
№ детали Наименование детали
- 111-3714010 Плафон кабины в сборе 111.3714
- 12.65Г.019 Шайба пружинная
- 130-3715010-А1 Лампа переносная ПЛТ67-А в сборе
- 131-3726041 Прокладка сигнального фонаря
- 201418-П29 Болт
- 201676-П29 Болт
- 250464-П29 Гайка
- 250508-П29 Гайка
- 250517-П29 Гайка
- 252004-П29 Шайба
- 252006-П29 Шайба
- 252007-П29 Шайба
- 252037-П29 Шайба
- 252134-П2 Шайба пружинная
- 252136-П29 Шайба пружинная
- 252233-П29 Шайба зубчатая
- 3466212123 Лампа
- 3466212134 Лампа
- 3466212136 Лампа
- 367526-29 Гайкодержатель с гайкой в сборе
- 431411-3743010 Фара противотуманная в сборе ФП52АБ-0
- 4331-3738044-10 Фонарь габаритный задний в сборе 35.3731
- 4331-3738045-10 Фонарь габаритный передний в сборе 36.3731
- 4595521052 Гайка
- 4596121017 Винт
- 5301-3711158 Кронштейн крепления фары верхний правый
- 5301-3711159 Кронштейн крепления фары верхний левый
- 5301-3711162 Кронштейн крепления фары нижний левый
- 5301-3711163 Кронштейн крепления фары нижний левый
- 5301-3726284 Чехол
- 5301-3726286 Указатель поворота боковой в сборе 19-3726
- 5301-3726287 Прокладка
- 5301-3726291 Прокладка
- 5301-3738055-10 Кронштейн габаритного фонаря заднего
- 5301-3743116-10 Кронштейн противотуманной фары правый
- 5301-3743117-10 Кронштейн противотуманной фары левый
- 6002.3711010 Фара в сборе
- 6012.3711010 Фара в сборе
- 68.3711010 Фара головного света правая 6012.3731 или 68.3711 в сборе
- 681.3711010 Фара головного света левая 6002.3711 или 681.3711 в сборе
- 8.65Г.019 Шайба пружинная
- А12-4 Лампа
- А12-5 Лампа накаливания
- АКГ12-55+60 Лампа
- М12х1.25.019 Гайка
- М4х6Л63.039 Винт
- М8.019 Гайка
- М8х65.58.019 Болт
- УП115-3726010 Указатель поворота передний в сборе
- ФГ152-3743011 Прокладка корпуса
- ФГ152-3743012 Винт
- ФГ152-3743100 Корпус в сборе
- ФГ152-3743101 Втулка кронштейна
- ФГ152-3743120 Корпус
- ФГ152-3743130 Провод массы в сборе
- ФГ152-3743140 Кронштейн в сборе
- ФГ152-3743150 Колодка в сборе
- ФГ152-3743200 Элемент оптический
- ФГ152-3743203 Винт
- ФГ152-3743204 Прокладка
- ФГ152-3743220 Рефлектор в сборе
- ФГ152-3743230 Кожух в сборе
- ФГ152-3743231 Кожух
- ФГ152-3743232 Штекер
- ФГ152-3743233 Болт
- ФГ152-3743234 Шайба
- ФГ152-3743235 Контакт
- ФГ152-3743239 Пружина
- ФГ152-3743260 Экран
- ФГ152-3743280 Провод
- ФГ152-3743321 Ободок фары
