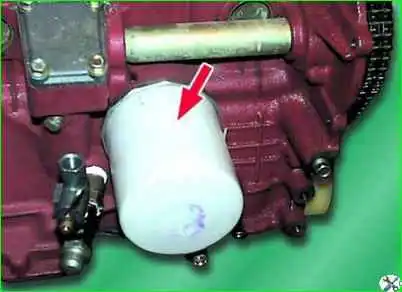

Sobre motores mod. Se utiliza el filtro 406 2101-1012005, instalado en la parte inferior del bloque de cilindros en el lado derecho

Para reemplazar el filtro, debe desenroscar el filtro viejo y envolver el nuevo.

Reemplazo del filtro de aceite del motor ZMZ-406

El filtro debe envolverse sin usar ninguna herramienta manualmente.

Si el filtro antiguo no se puede desatornillar, puede perforarlo con un destornillador y usarlo como palanca para desatornillar el filtro.

Reemplazo del filtro de aceite del motor ZMZ-402

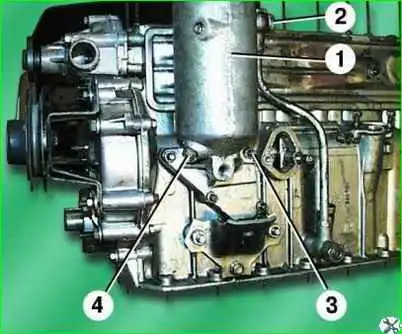

Sobre el motor mod. 402 antes de quitar el filtro, drene el aceite del mismo desenroscando el tapón 4.

Desatornille el interruptor de presión de aceite de emergencia en la parte inferior del filtro.

Desatornille el tornillo 2 del tubo y la tuerca 3 del filtro.

Eliminar filtro 1.

Reemplazo del elemento filtrante del motor ZMZ-402

1. Drene el aceite del filtro.

Reemplazo del filtro de aceite del motor ZMZ-402 motor

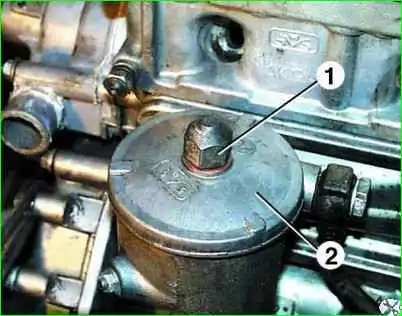

2. Desenrosque la tuerca ciega 1 y retire la tapa del filtro 2.

Reemplazo del filtro de aceite del motor ZMZ-402 motor

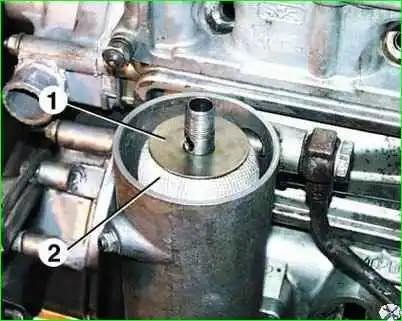

3. Retire la arandela 1 y el sello de goma del elemento filtrante debajo de ella, luego retire el elemento filtrante 2.

Reemplazo del filtro de aceite del motor ZMZ-402 motor

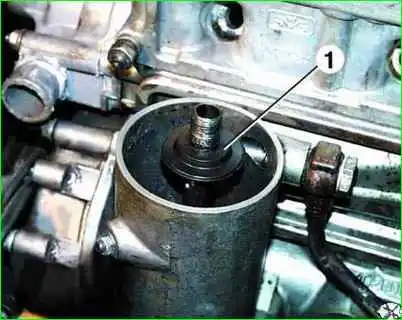

4. Retire la junta inferior 1 del elemento filtrante.

Retire la arandela y el resorte debajo del sello inferior.

Si el resorte está agrietado o roto, reemplácelo.

Instale el nuevo elemento filtrante en el orden inverso; al instalar, reemplace los sellos del elemento filtrante.
