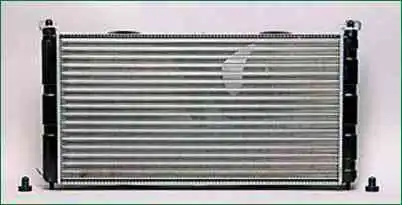

Retiramos el radiador de refrigeración del motor para su sustitución cuando aparece una fuga en los depósitos o panales del radiador, así como durante trabajos de reparación relacionados con el acceso a componentes y piezas del motor.
Mostramos las operaciones de desmontaje del radiador de un coche con aire acondicionado.
Sin aire acondicionado las operaciones serán más sencillas.
Preparando el coche para la tarea.

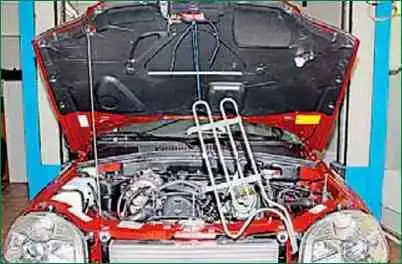

Instalamos el coche en un ascensor o fosa de inspección.
Drene el refrigerante (ver artículo - Reemplazo del refrigerante del Chevrolet Niva)
Retire el parachoques delantero (ver artículo - Reemplazo de los parachoques del Chevrolet Niva)
Extracción del condensador del aire acondicionado (descrito en el artículo - Extracción e instalación del condensador del aire acondicionado de un automóvil VAZ-2123)
En un coche sin aire acondicionado, quitar las tapas de las guías del radiador
Eliminar la señal sonora
Desatornille los elementos de montaje del radiador de la dirección asistida

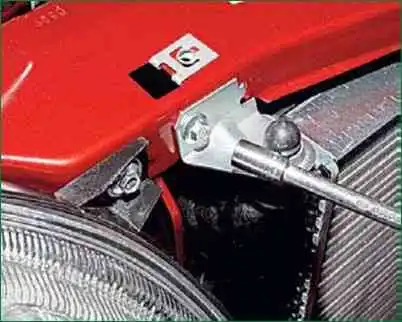

Atamos el radiador de la dirección asistida a la bisagra del capó sin desconectar los manguitos de entrada y salida de fluido del radiador
Desconecte el bloque de cables CAS del bloque de cables de resistencia adicional
Mueva el bloque de cables de resistencia adicional del soporte de plástico adjunto al espaciador del marco del radiador

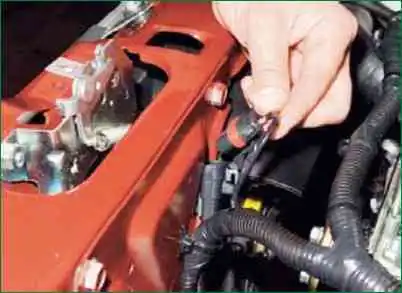

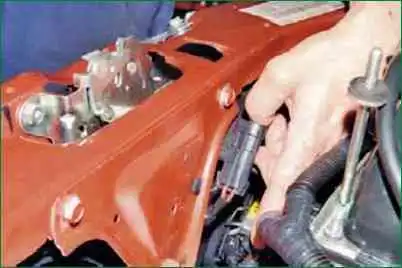

Desconecta el bloque de cableado del sistema de control del motor del conector del motor del ventilador izquierdo

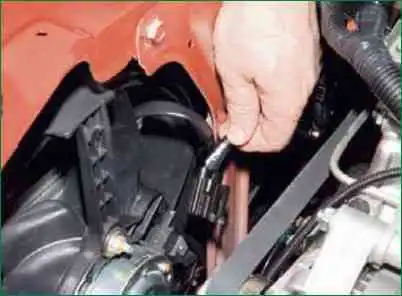

Desconectamos también el bloque de cableado del sistema de control del motor del conector derecho del motor del ventilador
Con un casquillo de 10 mm, desatornille los tres pernos que sujetan el soporte de la bocina y retire el soporte

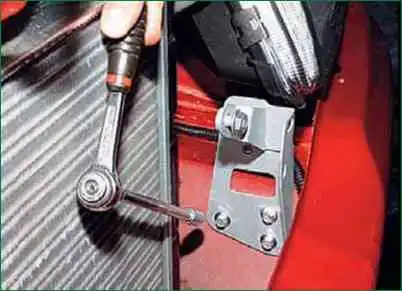

Con una llave de vaso de 8 mm, desenrosque el perno que sujeta el soporte del soporte superior derecho del radiador y retire el soporte con el soporte
Retira también el soporte con el soporte del radiador superior izquierdo

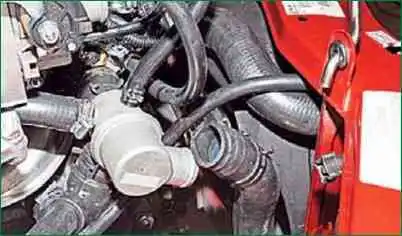

Apretando los extremos de la abrazadera que sujeta la manguera de salida del radiador al tubo del termostato con unos alicates, deslice la abrazadera a lo largo de la manguera y retire la manguera del tubo del termostato
Inclinando la parte superior del radiador hacia adelante, use unos alicates para comprimir los extremos de la abrazadera que sujeta la manguera de vapor-aire al racor del radiador y retire la manguera del racor.

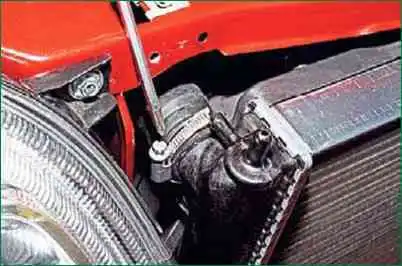

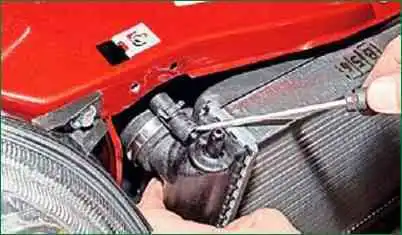

Utilice un destornillador para aflojar la abrazadera que sujeta la manguera de suministro al tubo superior del radiador
Retire la manguera de suministro del tubo del radiador
Incline el conjunto del radiador con ventiladores hacia adelante y levántelo, retirando los cojines de goma de los soportes inferiores de los orificios del travesaño inferior del marco del radiador

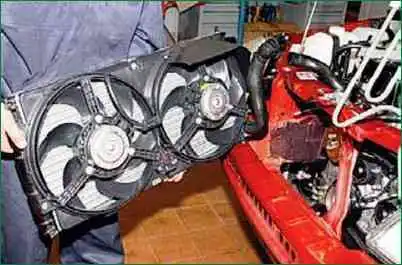

Retirar el conjunto del radiador con ventiladores

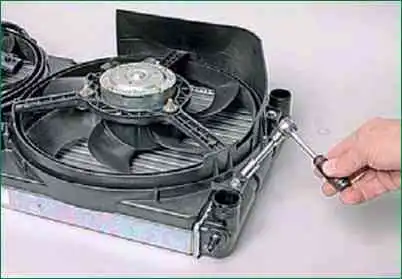

Con un vaso de 10 mm, desatornillamos los dos tornillos de fijación laterales de la carcasa del ventilador al radiador de cada lado y las dos tuercas de la fijación central de la carcasa.
Retirar la carcasa del ventilador del radiador
Instalamos el radiador en orden inverso.
