El motor con la caja de cambios y el embrague forman la unidad de potencia: una sola unidad montada en el compartimiento del motor sobre tres soportes elásticos de caucho y metal
Realizamos los trabajos en una fosa de inspección o en un ascensor.

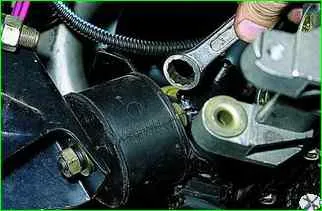

Para desmontar el cojín del soporte de suspensión derecho de la unidad de potencia, use una llave de 17 mm para desenroscar la tuerca que sujeta el cojín al soporte del motor (el generador se ha retirado para mayor claridad).

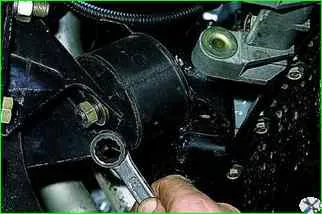

Con una llave de 17 mm, desenrosque la tuerca que fija el cojín al soporte del travesaño

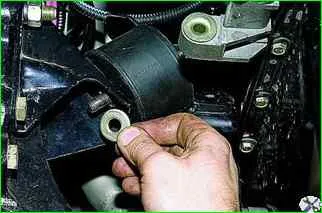

Retire la arandela gruesa.
Colocamos el tope regulable debajo del soporte del generador y levantamos la unidad de potencia

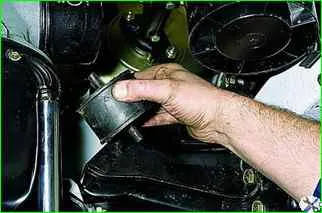

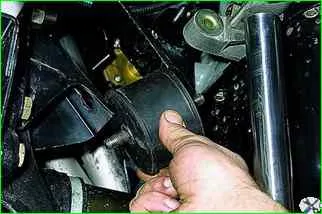

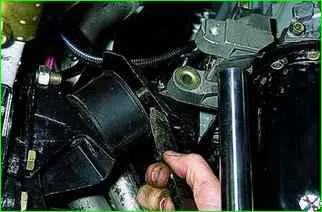

Usando una espátula de montaje para presionar el cojín, retire su pasador del orificio en el soporte de montaje del motor y retire el cojín de soporte derecho
De la misma forma retiramos el cojín del soporte izquierdo de la unidad de potencia.

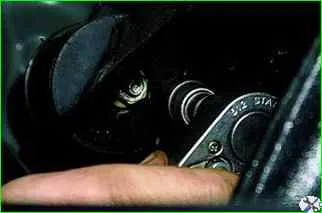

En este caso: desenrosque la tuerca que sujeta el cojín al soporte del travesaño con cabeza de 17 mm y coloque el soporte debajo del perno que sujeta el cárter de aceite (en el lado izquierdo).
Retire el cojín de soporte de la unidad de potencia izquierda.
Si hay grietas, desgarros o goma descascarada en las almohadillas de soporte, reemplácelas por otras nuevas.
Instale los cojines de los soportes izquierdo y derecho de la unidad de potencia en orden inverso.

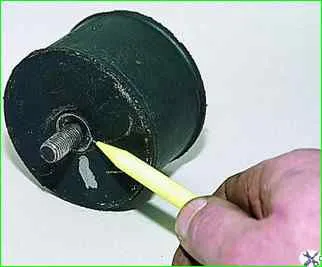

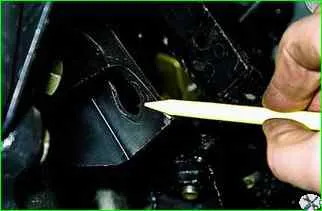

Al instalar el cojín, el collar de centrado del pasador (ubicado en un lado del cojín) debe encajar en el orificio correspondiente en el soporte del travesaño.

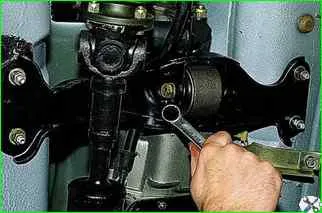

Para quitar el soporte trasero de la unidad de potencia, use una llave de 17 mm para aflojar el perno que sujeta el soporte al travesaño de la suspensión trasera de la unidad de potencia.

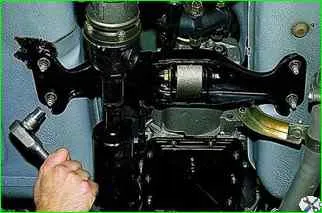

Con un casquillo de 13 mm, desenrosque las cuatro tuercas que sujetan el travesaño a la carrocería

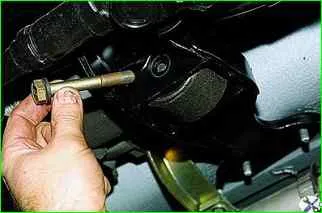

Habiendo desatornillado finalmente el perno que sujeta el soporte al travesaño, retírelo.

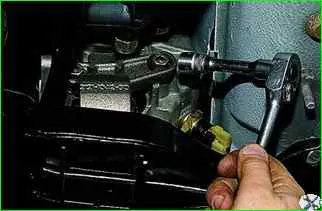

Utilizando un casquillo de 13 mm, desatornille las dos tuercas que sujetan el soporte a la cubierta trasera de la caja de cambios.

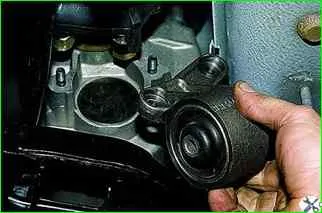

Quita el soporte.
Para desmontar el travesaño de la suspensión trasera de la unidad de potencia, retírelo de los espárragos, gírelo y saque su borde izquierdo de detrás del eje de transmisión delantero.

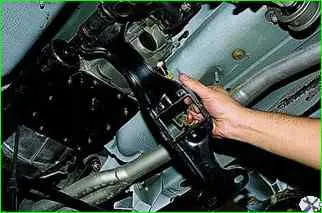

Retire el travesaño de la suspensión trasera de la unidad de potencia
Instale el travesaño y el soporte de la suspensión trasera de la unidad de potencia en orden inverso.
