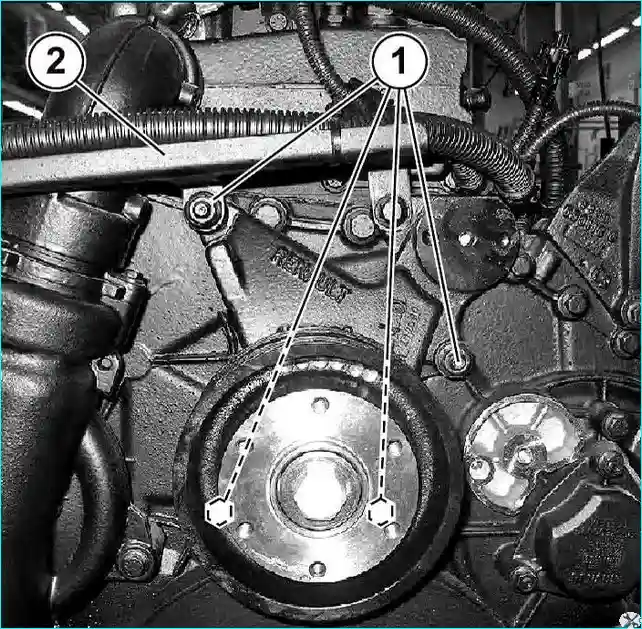

Extracción del ventilador (ver Fig. 1)

Retirar el soporte del arnés delantero (2) (650.3724142) desenroscando el tornillo y la tuerca de fijación

Desatornille las tuercas que sujetan el soporte de la polea del ventilador (1) y retire el conjunto de transmisión del ventilador (polea del ventilador - 650.1308025, soporte de la polea del ventilador - 650.1308063).

Extracción de la unidad de ventilador YaMZ-650

Desmontaje del impulsor del ventilador

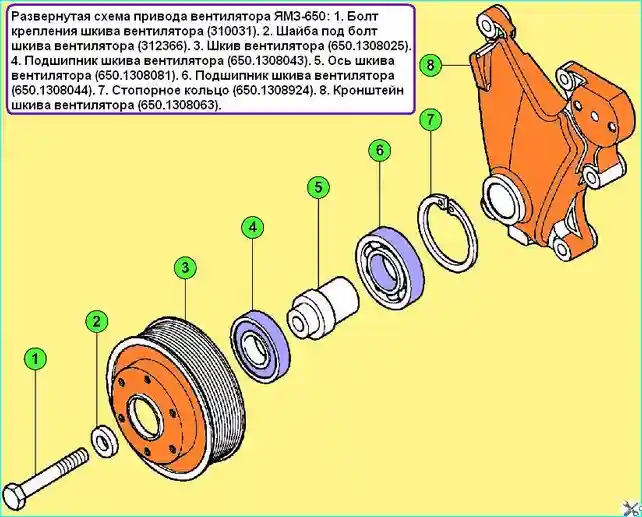

Disposición detallada de la unidad de ventilador YaMZ-650

Las designaciones numéricas indicadas en el texto corresponden a la Fig. 2.

  • 1. Afloje el tornillo (1).
  • 2. Retire la arandela (2).
  • 3. Retire la polea del ventilador con el conjunto del eje.
  • 4. Retire el circlip (7).
  • 5. Extraiga el eje de la polea del ventilador (5) con una prensa.
  • 6. Cojinetes de presión (6) y (4).

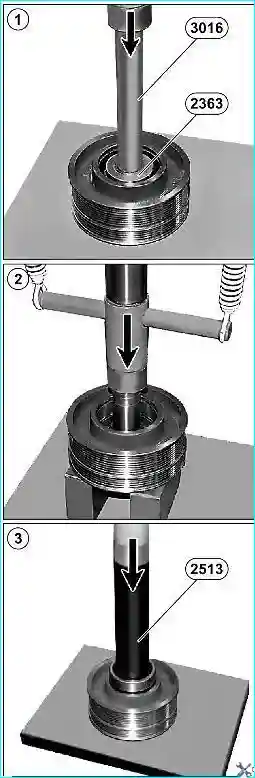

Conjunto de transmisión del ventilador (Ver Fig. 3)

Presionando los cojinetes de la transmisión del ventilador YaMZ-650

  • 1. Con una prensa y la herramienta 3016 + 2363, presione el cojinete (4) hasta el tope (ver Fig. 3-1).
  • 2. Instale el eje de la polea del ventilador (5) usando una prensa hidráulica (ver Fig. 3-2).
  • 3. Con una prensa y la herramienta 2513, presione el cojinete (6) hasta el tope (ver Fig. 3-3).
  • 4. Instale el circlip (7).
  • 5. Instale la polea del ventilador y apriete el perno a Mcr = 150 ± 30 Nm.

Instalación de la unidad de ventilador

Instalación de la unidad de ventilador YaMZ-650

  • 1. Instale el impulsor del ventilador en el orden inverso al desmontaje.

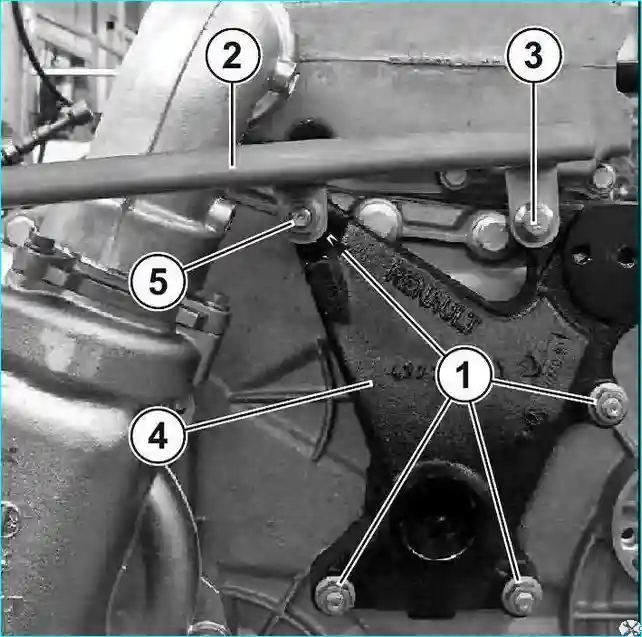

  • 2. Atornillar las 4 tuercas M10 (1) (311422) que sujetan el accionamiento del ventilador (ver Fig. 4) apretar con un par Mcr = 60 ± 12 Nm.
  • 3. Instale el soporte del arnés delantero (2) (650.3724142) atornillando el perno M10-6gx25 (3) (31020) en el orificio del soporte de la polea del ventilador (4).
  • 4. Atornille la tuerca (5) que sujeta el soporte del arnés al espárrago.
  • 5. Apretar el tornillo (3) con un par Mcr = 40 ± 8 Nm y la tuerca (5) con un par Mcr = 40 ± 8 Nm.

Herramientas de reparación de unidades de ventilador

3016 punzón 5000263016

3016 deriva 5000263016

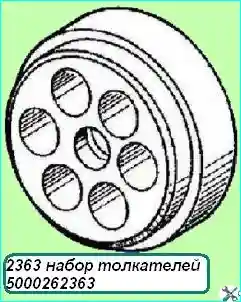

Juego de varillas de empuje 2363 5000262363

Juego de empujadores 2363 5000262363
