El combustible del depósito, que se encuentra en la parte trasera del vehículo, en la zona de los asientos traseros, se suministra a través de tubos y mangueras al sistema de inyección de combustible del motor mediante un módulo de bomba de combustible eléctrica

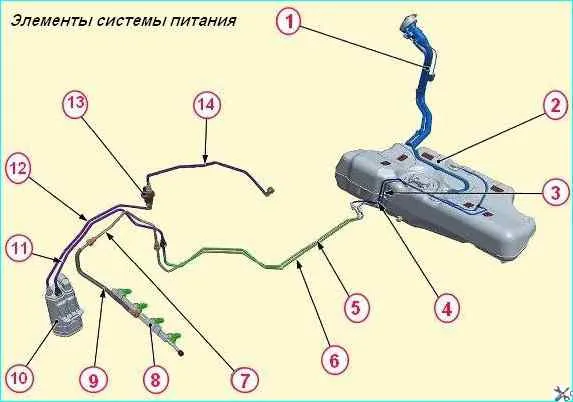

En la Figura 1 se muestra una imagen general del sistema de suministro de combustible.
Desmontaje del módulo de la bomba de combustible eléctrica
Preparando el vehículo para realizar el trabajo.
Plegamos hacia delante el cojín del asiento trasero.

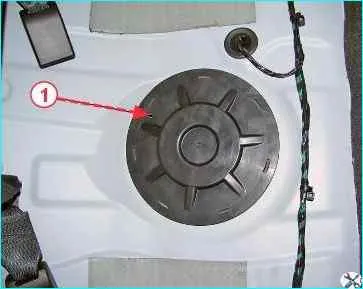

Retire la tapa 1, figura 2, de la compuerta de la bomba de combustible.

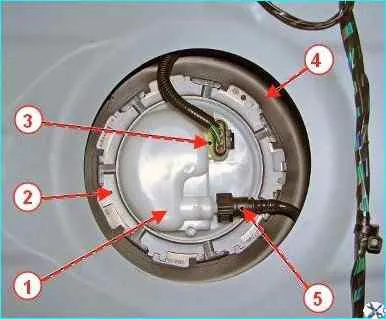

Desconecte el conector 3, figura 3, del mazo de cables trasero del módulo de la bomba de combustible eléctrica 2.
Arranque el motor y déjelo funcionar al ralentí hasta que se detenga por completo para aliviar la presión en el sistema de combustible, asegurando la eliminación de los gases de escape.
Presione las abrazaderas de resorte de la punta del tubo 5 de la línea de combustible trasera y, moviéndose a lo largo del eje del accesorio, desconecte el tubo del MEBN 1.
Utilizando la llave 67.7812-9709 para retirar e instalar el anillo de sujeción MEBN, gire el anillo de sujeción 2 en sentido antihorario, retire el anillo y el MEBN.
Instale el MEBN 1, Figura 3, en el tanque de combustible 4, instale el anillo de sujeción 2 y gírelo en el sentido de las agujas del reloj.
Conecte el tubo de la línea de combustible trasera 5 al MEBN moviéndolo a lo largo del eje del accesorio hasta que el resorte del conector haga clic. Compruebe la fiabilidad de la fijación del tubo.
Conecte el bloque 3 del mazo de cables trasero al MEBN.
Instale la tapa 1, figura 2, de la compuerta de la bomba de combustible.
Baje el cojín del asiento trasero.
Conecte el terminal del cable de tierra a la batería.
Desmontaje y montaje del depósito de combustible
Instalamos el coche en el elevador.
Purgue la presión del combustible como se describe arriba.
Apague el encendido y desconecte el terminal negativo de la batería.
Levantamos el coche y vaciamos la máxima cantidad posible de combustible del depósito. Al bombear combustible, tome medidas para evitar fugas.
Retire la rueda trasera derecha.

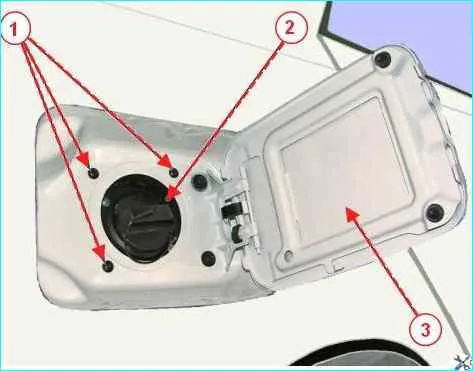

Con un destornillador con punta Torx T20, desatornille los tres tornillos autorroscantes 1, Figura 4, que fijan la boca de llenado 2 del tanque de combustible a la carrocería.
Eleva el coche a una altura cómoda.

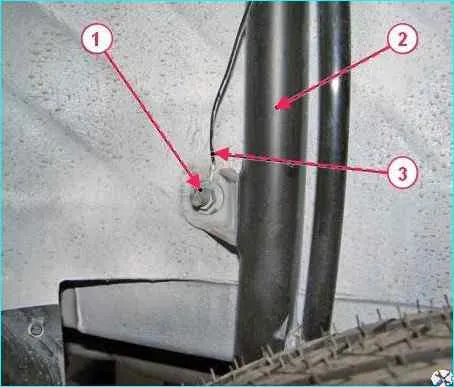

Con un dado de 13 mm, desatornille la tuerca 1, Figura 5, que fija el tubo de llenado 2 del tanque de combustible a la carrocería.
Retire el terminal del cable 3 "tierra" del perno de montaje en la carrocería debajo del arco de la rueda trasera derecha.

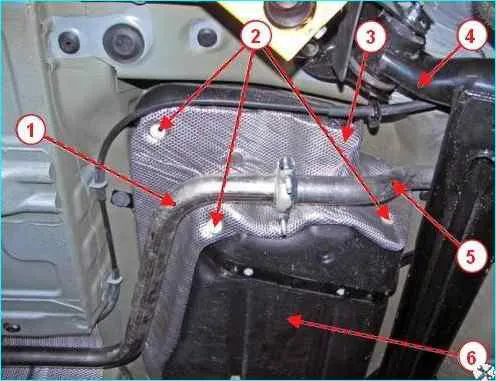

Desmontaje del silenciador adicional 1, figura 6, sistema de escape, artículo – “Desmontaje del sistema de escape”.
Desplazamos el silenciador 5 del sistema de escape principal hacia la izquierda y lo fijamos al brazo izquierdo 4 de la suspensión trasera.
Con un destornillador de punta plana, retire los soportes 2 del protector térmico y el protector térmico 3 del tanque de combustible 6.

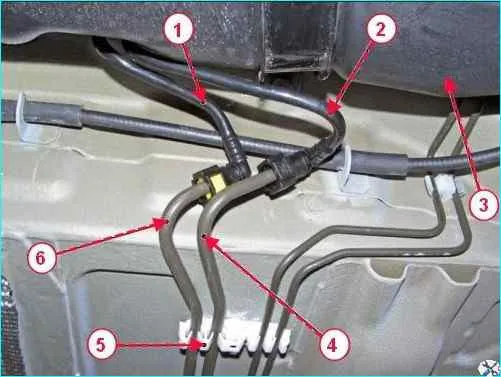

Presione las abrazaderas de resorte de las puntas de los tubos y desconecte, moviéndolo a lo largo del eje del accesorio, el tubo 1, Figura 7, de la línea de vapor en la parte trasera del tubo 6 de la línea de vapor y del tubo 2 de la línea de combustible. en la parte trasera del tubo 4 de la línea de combustible.

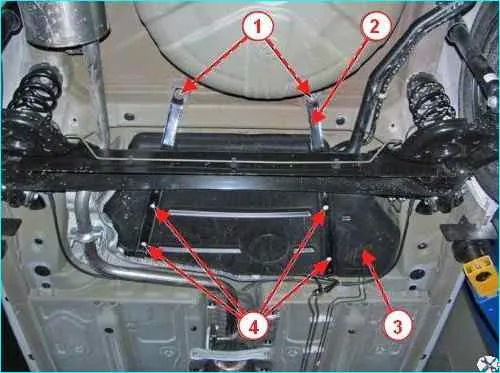

Con un dado de 13 mm, desatornille los cuatro pernos 1, Figura 8, que sujetan las abrazaderas del tanque de combustible 3.
Con un destornillador de punta plana, desconecte los soportes de las 4 abrazaderas del tanque de combustible y retire las abrazaderas 3.
Retire el tanque de combustible. Realice la operación con un asistente.
Instalación del tanque de combustible
Instale el tanque de combustible 3, figura 8. Realice la operación con un asistente.
Instale las abrazaderas izquierda y derecha 2 en el tanque de combustible 3 y fíjelas con los soportes 4.
Instale los pernos 1 que sujetan las abrazaderas del tanque de combustible. Par de apriete de los tornillos de fijación de la abrazadera del depósito de combustible: 18 - 24 Nm (1,8 - 2,4 kgf.m).
Conectar el tubo 1, figura 7, de la línea de vapor trasera al tubo 6 de la línea de vapor moviéndolo a lo largo del eje del accesorio hasta que el resorte de bloqueo de la punta haga clic.
Conecte el tubo de la línea de combustible trasera 2 al tubo de la línea de combustible 4 moviéndolo a lo largo del eje del accesorio hasta que el bloqueo de resorte de la punta haga clic.
Verifique la fiabilidad de los tubos.
Instale el protector térmico 3, Figura 6, del tanque de combustible y fíjelo con los soportes del protector térmico 2. Reemplace los soportes defectuosos.
Instale el silenciador adicional 1 del sistema de escape.
Fijar la boca de llenado del depósito de combustible 2 a la carrocería mediante los tornillos 1, Figura 4, autorroscantes.
Instale el terminal del cable 3 "tierra" en el perno que fija el tubo de llenado a la carrocería.
Apretar la tuerca 1 que fija el tubo de llenado 2 del depósito de combustible. El par de apriete de la tuerca de fijación del tubo de llenado es de 4 Nm (0,4 kgf.m).
Instale la rueda trasera derecha.
Conecte el bloque 3, figura 3, del mazo de cables trasero a MEBN 1.
Instale la tapa 1, figura 2, de la compuerta de la bomba de combustible.
Baje el cojín del asiento trasero.
Conecte el terminal del cable de tierra a la batería.
Desmontaje de la línea de combustible
Colocamos el coche en un elevador y liberamos la presión del combustible como se describe anteriormente.
Apague el encendido y desconecte el terminal negativo de la batería.
Cómo retirar el tubo de la línea de combustible delantera
Extracción de la pantalla del módulo de admisión.

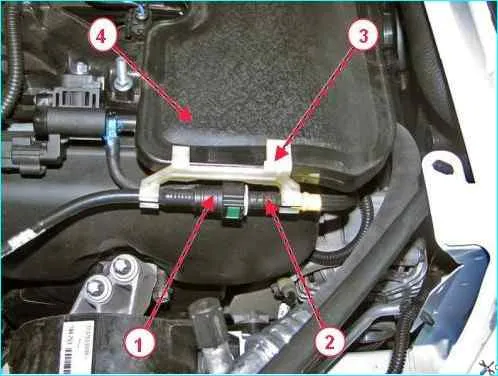

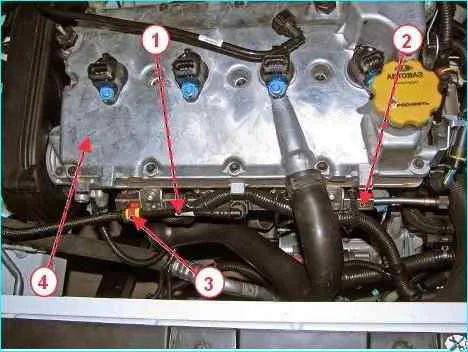

Desconectar los tubos 1 y 2, Figura 9, de la línea de combustible del soporte 3 de fijación de la línea de combustible en el módulo de admisión 4 (para motor 21129).
Presione las abrazaderas de resorte y desconecte la punta del tubo de combustible 1 de la línea de combustible delantera del tubo 2 de la línea de combustible delantera moviéndolo a lo largo del eje del accesorio.
Desmontaje del módulo de admisión, artículo – “Desmontaje del módulo de admisión”.
Presione las abrazaderas de resorte y muévalas a lo largo del eje del accesorio para desconectar la punta del tubo delantero 1, Figura 10, de la línea de combustible y desde la rampa 2 inyectores.
Con un destornillador de punta plana, separe los 3 soportes de fijación y retire el tubo de la línea de combustible delantera.
Cómo retirar el tubo de la línea de combustible delantera
Retire la pantalla del módulo de admisión.
Desconectar los tubos 1, Figura 9, de la línea de combustible delantera y la línea de combustible delantera 2 del soporte 3 de fijación de la línea de combustible en el módulo de admisión 4 (para motor 21129).
Presione las abrazaderas de resorte y desconecte la punta del tubo de la línea de combustible delantera del tubo de la línea de combustible delantera moviéndola a lo largo del eje del accesorio.
Presione las abrazaderas de resorte y desconecte la punta del tubo 7, Figura 1, de la línea de combustible delantera del tubo 5 de la línea de combustible moviéndolo a lo largo del eje del accesorio.
Cómo retirar el tubo de la línea de combustible
Presione las abrazaderas de resorte y desconecte la punta del tubo 7, Figura 1, de la línea de combustible delantera del tubo 5 de la línea de combustible moviéndolo a lo largo del eje del accesorio.
Elevamos el coche mediante un elevador hasta una altura conveniente para realizar el trabajo.
Presione las abrazaderas de resorte de la punta del tubo y desconecte el tubo 2, Figura 7, de la línea de combustible trasera del tubo 4 de la línea de combustible moviéndolo a lo largo del eje del accesorio.
Desconecte el tubo de la línea de combustible central 4 de las abrazaderas 5 y retírelo del vehículo.
Cómo retirar el tubo de la línea de combustible trasera
Presione las abrazaderas de resorte de la punta del tubo 5, Figura 2, de la línea de combustible trasera y, desplazándose a lo largo del eje del accesorio, desconecte el tubo del accesorio MEBN 1.
Elevamos el coche mediante un elevador hasta una altura cómoda.
Presione las abrazaderas de resorte de la punta del tubo 2, Figura 7, de la línea de combustible trasera y, moviéndolo a lo largo del eje del accesorio, desconéctelo del tubo 4 de la línea de combustible, retire el tubo de la línea de combustible trasera.
La instalación de los tubos de la línea de combustible en el vehículo debe realizarse en el orden inverso al de su extracción.
Los extremos del tubo de la línea de combustible tienen abrazaderas verdes.
Al instalar los tubos de la línea de combustible, conecte los extremos de los tubos a los accesorios hasta que el clip de resorte haga clic. Después de la instalación, verifique la confiabilidad de los tubos.
Conecte el bloque 3, figura 3, del mazo de cables trasero a MEBN 1.
Instale la tapa 1, figura 2, de la compuerta de la bomba de combustible.
Baje el cojín del asiento trasero.
Conecte el terminal del cable de tierra a la batería.
Extracción del tubo de la línea de vapor del sistema de recuperación de vapor de combustible
Tuberías de vapor, figura 1:
- - 11 delanteros;
- - desde el adsorbedor hasta la válvula de purga del adsorbedor 12;
- - desde la válvula de purga del adsorbedor hasta el módulo de admisión 14.
Colocamos el coche en el lugar de trabajo, aplicamos el freno de estacionamiento y apagamos el encendido.
Retire la pantalla del módulo de admisión (para quitar el tubo de la válvula de purga del adsorbedor al módulo de admisión).
Presione las abrazaderas de resorte de las puntas del tubo de vapor correspondiente y, moviéndose a lo largo del eje del accesorio, desconecte el tubo del accesorio y retire el tubo del automóvil.
Desmontaje del tubo de vapor
Presione las abrazaderas de resorte de la punta del tubo 11, Figura 1, de la línea de vapor delantera y, desplazándolo a lo largo del eje del accesorio, desconéctelo del tubo 6 de la línea de vapor.
Eleva el coche a una altura cómoda.
Presione las abrazaderas de resorte de la punta del tubo 1, figura 7, de la línea de vapor trasera y, moviéndolo a lo largo del eje del accesorio, desconéctelo del tubo 6 de la línea de vapor.
Desconecte el tubo de vapor de los 5 soportes de fijación y retírelo del vehículo.
La instalación de las tuberías de vapor en el vehículo debe realizarse en el orden inverso al de su desmontaje.
Las puntas de la tubería de vapor tienen abrazaderas amarillas y negras.
Al instalar tuberías de vapor, conecte los extremos de las tuberías a los accesorios hasta que el resorte haga clic. Después de la instalación, verifique la confiabilidad de los tubos.
Desmontaje de la válvula de purga del adsorbedor
Prepare el vehículo para el trabajo, apague el encendido y desconecte el terminal negativo de la batería.

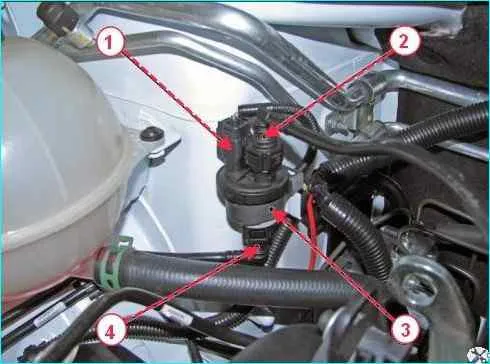

Desconectar el bloque 1, figura 11, del mazo de cables delantero de la válvula 3 de la purga del adsorbedor.
Presione las abrazaderas de resorte de la punta del tubo 2 de la línea de vapor hacia el módulo de admisión y, moviéndolo a lo largo del eje del accesorio, desconecte el tubo de la válvula de purga del adsorbedor.
Presione las abrazaderas de resorte de la punta del tubo 4 de la línea de vapor del adsorbedor y, moviéndolo a lo largo del eje del accesorio, desconecte el tubo de la válvula de purga del adsorbedor.
Retire la válvula Conexiones del adsorbedor desde el soporte en la carrocería del vehículo.
Instale la válvula de purga del adsorbedor en el orden inverso al de extracción.
Al instalar las tuberías de vapor, conecte las puntas de las tuberías a los accesorios de la válvula de purga del adsorbedor hasta que el resorte de bloqueo haga clic.
Después de la instalación, verifique la confiabilidad de los tubos.
