Protección contra congelación para el sistema de frenos de aire KamAZ

La protección anticongelante está diseñada para proteger las tuberías y dispositivos del accionamiento del freno neumático contra la congelación del condensado

Fusible tipo evaporativo; Utiliza alcohol etílico como fluido de trabajo.

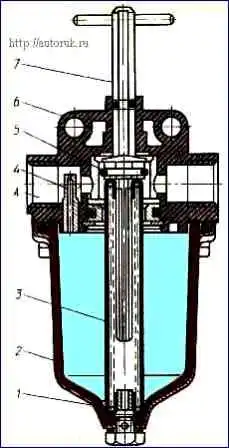

Protector contra congelación: 1 - resorte de mecha; 2 - vaso; 3 - mecha; 4 - chorro; 5 - sello; 6 - cuerpo; 7 - varilla

Las partes principales del fusible son el vidrio 2, el cuerpo 6 con canal de aire A y chorro 4, la varilla 7, la junta 5 y la mecha 3 de material higroscópico, colocada sobre el resorte 1.

El vidrio 2 sirve como depósito para el fluido de trabajo (200 o 1000 cm 3).

Jet 4 está diseñado para igualar la presión en el canal de aire de la tapa y el vidrio.

Utilizando la varilla 7, presionada por el resorte 1, se puede conectar o desconectar el fusible del sistema neumático.

Cuando se enciende, la varilla 7 está en la posición superior, el sello se retira de su casquillo, la mecha 3 se inserta por el mango en el canal de aire "A" del cuerpo.

El aire comprimido del compresor ingresa al canal de aire "A" y transporta partículas de alcohol desde la mecha al sistema neumático.

Al mismo tiempo, parte del aire comprimido que ingresa al fusible a través del espacio entre la varilla y el cuerpo, así como a través del orificio de la boquilla, ingresa al vidrio.

Al fluir sobre la superficie del alcohol, el aire se satura con su vapor.

En ambos casos, el alcohol absorbe la humedad del aire y la convierte en condensado con un punto de congelación bastante bajo.

En la posición inferior de la varilla 7, la mecha 3 queda rebajada, el depósito y el sistema neumático quedan separados por una junta y se detiene la evaporación del alcohol.
