El amortiguador está situado en el interior de la parte delantera de la culata izquierda y se fija a ella desde el exterior con dos tornillos
Si el amortiguador está desgastado o dañado en algunos modos de funcionamiento del motor, pueden producirse oscilaciones resonantes de la rama motriz de la cadena, lo que puede provocar que la cadena salte sobre los dientes de la rueda dentada del árbol de levas y daños graves al motor.
Retire la rueda dentada y la cadena de la punta del árbol de levas para hacer esto:

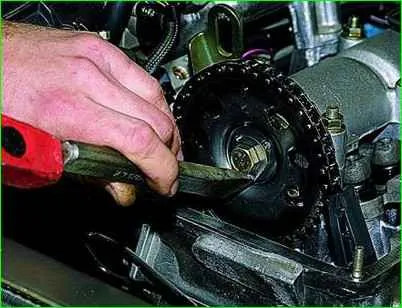

Con un cincel, doble el borde de la arandela de seguridad en el perno de montaje de la rueda dentada del árbol de levas (para mayor claridad, las mangueras del tubo de salida de la camisa de enfriamiento están desconectadas).

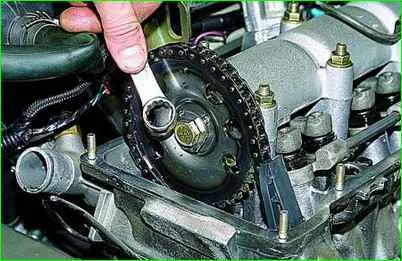

Utilice una llave de 17 mm para desatornillar el perno de montaje del piñón del árbol de levas.

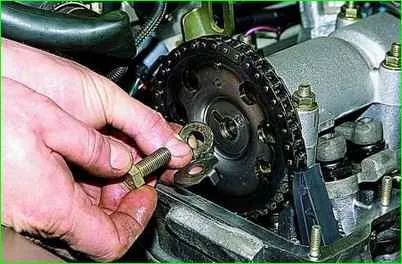

Retire el perno junto con las arandelas.
Para aflojar la tensión de la cadena, desatornille las tuercas que sujetan el tensor hidráulico a la culata (consulte Reemplazo del tensor del Chevrolet Niva).
En este caso no abrimos el tubo de accionamiento hidráulico del tensor.

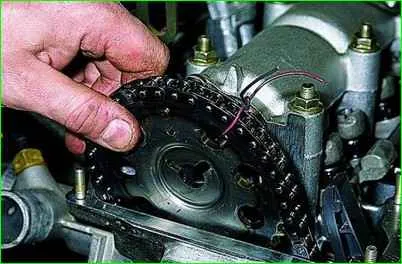

Para evitar que la cadena salte, átala al piñón y retira el piñón y la cadena del árbol de levas

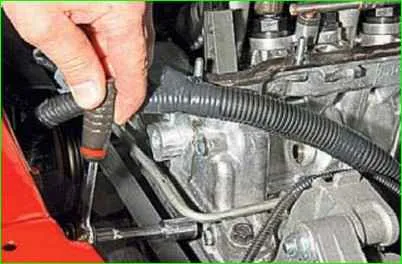

Con un casquillo de 10 mm, desenrosque los dos tornillos (de la misma longitud) que sujetan la guía de la cadena a la culata

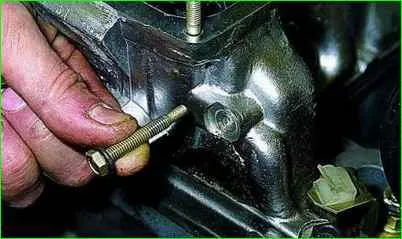

El perno tiene un vástago cilíndrico para alineación en el orificio del amortiguador

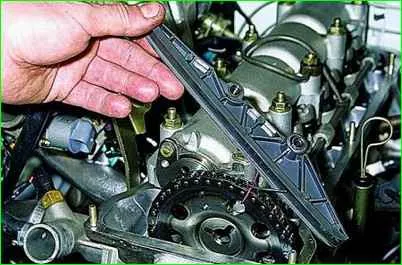

Saca el amortiguador
Instalación del amortiguador en orden inverso
