Las averías del embrague en las que es necesario reemplazar o reparar el cilindro esclavo se analizan en el artículo "Características del embrague"
El ajuste del embrague se analiza en el artículo: “Ajuste del embrague”
Extracción del cilindro esclavo del embrague hidráulico
Realizamos los trabajos en una fosa de inspección o en un ascensor.

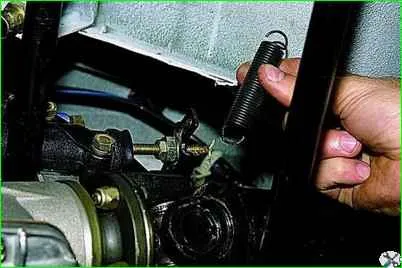

Retire el resorte de tensión.

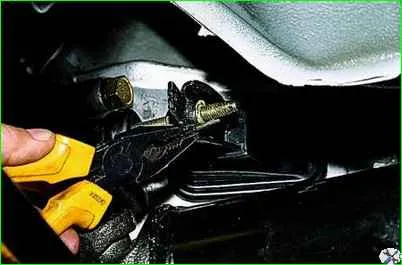

Con unos alicates, retire la chaveta del orificio del empujador.

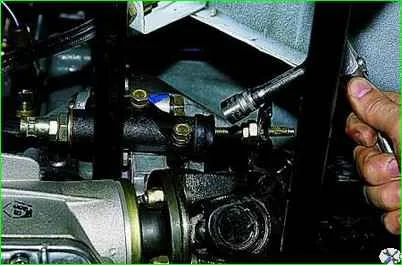

Utilizando un casquillo de 13 mm, desatornille los dos pernos que sujetan el cilindro de trabajo a la carcasa del embrague.

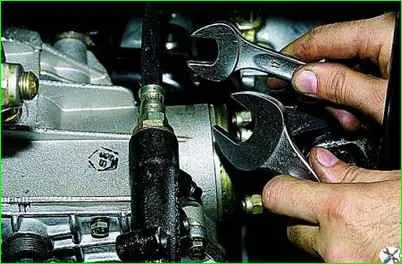

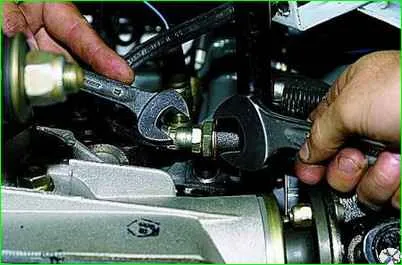

Utilizando una llave de 22, gire el cilindro por el tapón de la carcasa, sujetando la punta de la manguera con una llave de 17.

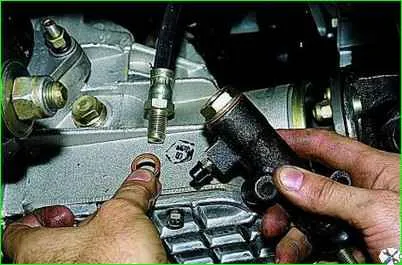

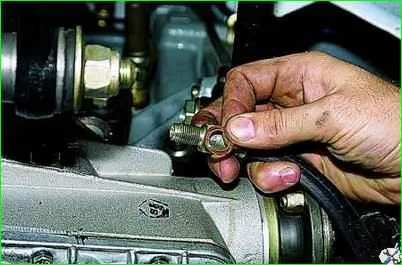

Desconecte el cilindro de trabajo y la manguera; la conexión está sellada con un anillo de cobre
Instale el cilindro de trabajo en orden inverso.
Purga del accionamiento hidráulico (ver Purga del embrague hidráulico)
Reparación del cilindro esclavo del embrague
![](/images/stories/v2121/tra/cil_6.jpg)

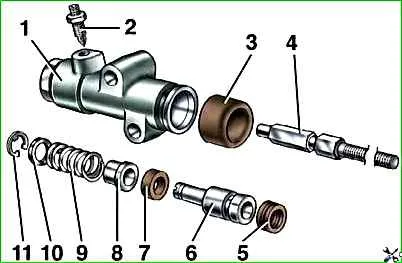

Desenrosque el tapón, retire la tapa protectora 3 junto con el empujador 4, retire el pistón y desmóntelo, habiendo quitado primero el anillo de bloqueo 11.
Después del desmontaje, lave e inspeccione cuidadosamente todas las piezas como se indica para el cilindro maestro. No está permitido instalar un empujador deformado 3
Después de la comprobación, proceder al montaje (orden inverso al desmontaje), lubricando las piezas con fluido hidráulico.
Extracción del tubo flexible del embrague hidráulico
Realizamos los trabajos en una fosa de inspección o en un ascensor.

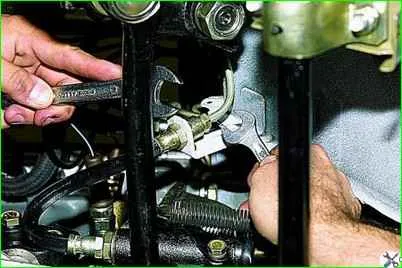

Utilice una llave de 13 para desenroscar el conector del tubo, sujetando la punta superior de la manguera con una llave de 19.

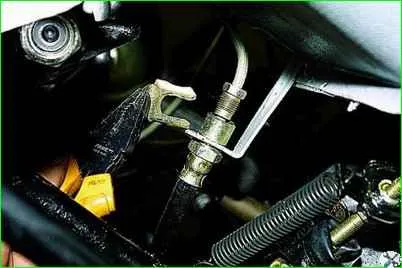

Con unos alicates, retire el soporte de fijación de la punta de la manguera

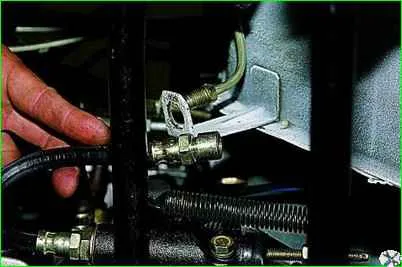

y retire la punta superior de la manguera del orificio del soporte.
Utilizando una llave de 17, desenrosque la punta inferior de la manguera del tapón de la carcasa del cilindro de trabajo, evitando que gire con una llave de 22
Retire la manguera flexible.
Instale la manguera flexible en orden inverso. Purgamos el accionamiento hidráulico (ver Purga del accionamiento hidráulico del escenario cautiverio).
