Necesitarás: llave inglesa de 10 mm, destornillador, martillo, broca
Retire el mecanismo de selección de marchas (consulte “Reparación de la caja de cambios de un VAZ-2123”)
Retira la abrazadera de la varilla del mecanismo.

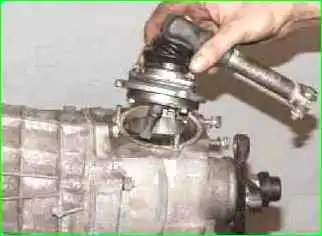

Retirar la tapa de tracción del mecanismo.
Extraiga el eje de la articulación de la varilla.
Retirar la junta de la palanca selectora de marchas.
Saque el eje de la bisagra.
Retire los casquillos de ojo de varilla.
Reemplácelos si es necesario
Retirar la tapa protectora de la carcasa del mecanismo y el resorte.
Retire los anillos de retención y las juntas tóricas.
Reemplace los anillos si es necesario.
Retirar la arandela esférica.
Desatornille las tres tuercas que sujetan la brida del selector de marchas.
Retire la brida, el sello y las dos juntas de palanca.
Retire la arandela de la placa guía.
Retirar los resortes y la palanca de la placa guía
Monte el mecanismo del selector de marchas en el orden inverso al desmontaje.
Desmontaje y montaje del accionamiento del mecanismo de selección de marchas
Necesitarás: llaves “10”, “13”, destornillador.
Retire la unidad del mecanismo de selección de marchas (consulte “Cómo reemplazar la caja de cambios del Chevrolet Niva”).
Desatornille las dos tuercas que sujetan el soporte a la placa de soporte.
Retire las placas del casquillo de los orificios.
No los pierdas durante el montaje.
Retire las cubiertas protectoras.
Retire los cuatro pernos que sujetan la carcasa de la palanca a la placa de soporte.
Retire la parte superior de la carcasa de la palanca.
Desatornille los dos pernos que sujetan la almohadilla de bloqueo de marcha atrás al cuerpo de la palanca y retire la almohadilla
Retire el anillo de retención con unos alicates y retire la rótula de la palanca de la carcasa de la rótula.
Retire el sello de la rótula e inspeccione. Reemplace las juntas tóricas si es necesario.
Desatornille la tuerca del eje de la palanca de cambios.
Retirar el eje y desconectar la palanca.
Desatornille el tornillo que fija el tope de bloqueo y retírelo.
Desatornille las tres tuercas que sujetan la carcasa de la rótula y retírela.
Retire el resorte. Inspeccionarlo y reemplazarlo si es necesario
Monte la transmisión del selector de marchas en el orden inverso al desmontaje.
También puedes ver cómo desmontar y ajustar el mecanismo de cambio en este artículo - Desmontaje y ajuste del mecanismo de cambio de marchas Niva Chevrolet desde 2009
