Desmontaje de la unidad del sistema de calefacción y aire acondicionado
Prepara el coche, abre el capó y desconecta el terminal negativo de la batería.
Drene el refrigerante según el artículo "Sustitución del refrigerante".
Producimos refrigerante para automóviles con sistemas de aire acondicionado, de acuerdo con los requisitos del manual del equipo.
Desconecte las tuberías de entrada y salida del sistema de calefacción del radiador de la calefacción y el bloque de tuberías del sistema de aire acondicionado del evaporador, como se describe en el artículo - "Desmontaje del módulo del panel de instrumentos".
Desmonte el marco del panel de instrumentos según el artículo "Desmontaje del marco del panel de instrumentos".

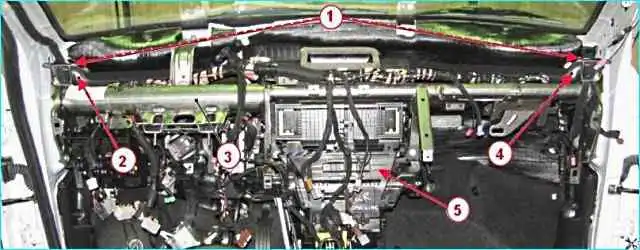

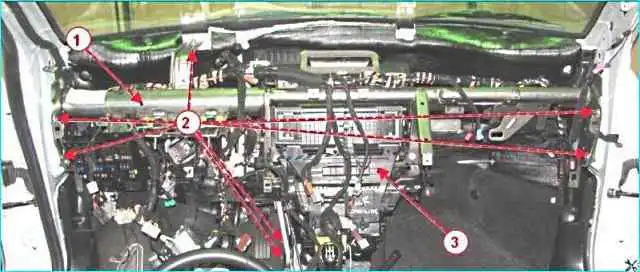

Con una llave de 13 mm, desatornille los pernos 2, Figura 1, que fijan la barra transversal 1 del tablero de instrumentos a la carrocería.

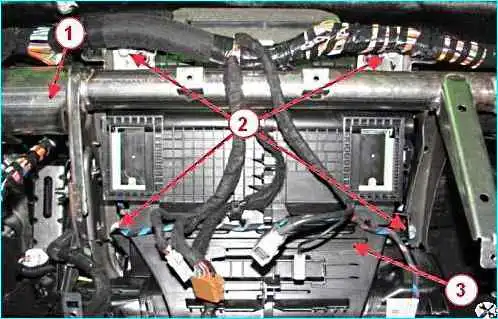

Con una cabeza de 10 mm, desatornillar los tornillos 2, Figura 2, que fijan el bloque 3 del sistema de calefacción, ventilación y aire acondicionado al travesaño 1.

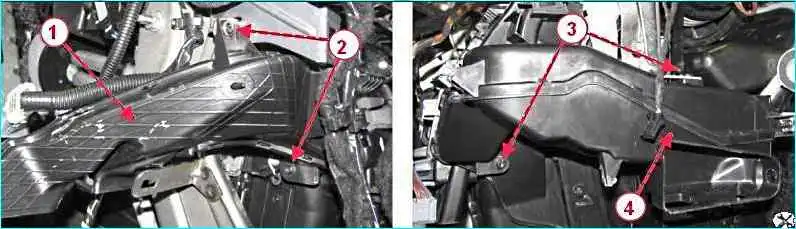

Con una llave Torx 20, desatornille los tornillos 2 y 3, Figura 3, de fijación de los conductos de calefacción del espacio para los pies izquierdo 1 y derecho 4, y retire los conductos.
Con una llave Torx 20, desatornille los tornillos 1, Figura 4, que fijan los conductos de aire izquierdo 2 y derecho 4 para la ventilación interior a la barra transversal 3 del tablero de instrumentos, y retire los conductos de aire.
Desconecte los conectores del arnés de cableado del panel de instrumentos del interruptor de luz de freno, el pedal del acelerador electrónico, el arnés de cableado del calentador y el cable de la antena en el pilar derecho del parabrisas.
Retiramos el travesaño del tablero de instrumentos de los pasadores guía de la carrocería y lo bajamos hasta el piso del habitáculo.
Desconectamos el tubo de drenaje de condensados de la carcasa de la unidad del sistema de calefacción, ventilación y aire acondicionado, y retiramos la unidad del interior del vehículo.
La instalación de la unidad del sistema de calefacción, ventilación y aire acondicionado debe realizarse en el orden inverso al de desmontaje.
Antes de conectar el bloque de tuberías del sistema de aire acondicionado al evaporador, instale anillos de sellado nuevos, habiéndolos lubricado previamente con aceite de compresor.
Llene el sistema de enfriamiento del motor con refrigerante.
Cargue el refrigerante de acuerdo con las instrucciones del equipo, dependiendo de la configuración en la cantidad de 390 ± 20 g.
Cómo quitar el ventilador del sistema HVAC
El ventilador de calefacción, ventilación y aire acondicionado está situado en la carcasa de la unidad de ventilación de calefacción y aire acondicionado, en el lado derecho, en el lado del pasajero delantero.
Abra la tapa de la guantera, retire la luz de la guantera del orificio de montaje y desconecte el conector del arnés de cableado del panel de instrumentos de la luz.

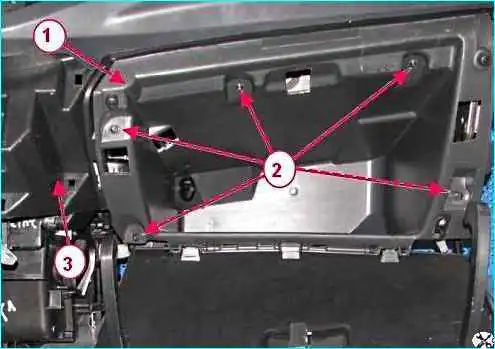

Con una llave Torx 20, desatornille los cinco tornillos que sujetan la guantera, Figura 10, retire la guantera, desconectando el conector del arnés de cableado del panel de instrumentos del interruptor de límite de la tapa de la guantera.

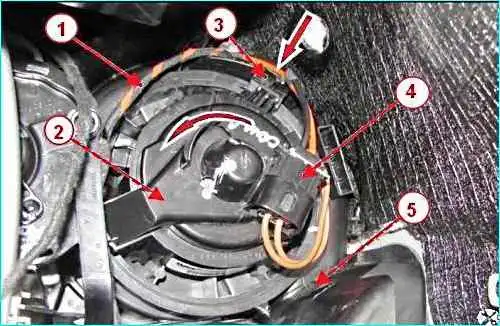

Desconectar el bloque 4 del arnés 1 de cables del ventilador 2, figura 5, bloque 5 de calefacción, ventilación y aire acondicionado.
Presione el bloqueo 3 del ventilador y, al mismo tiempo, girando la carcasa del ventilador en sentido antihorario, extraiga el ventilador de la carcasa de la unidad del sistema de ventilación, calefacción y aire acondicionado.
Instale el ventilador de la unidad del sistema de calefacción, ventilación y aire acondicionado en el orden inverso al de desmontaje, verifique el funcionamiento.
Instale la caja de almacenamiento.
Cómo quitar el controlador de velocidad del ventilador del sistema HVAC
El controlador de velocidad del ventilador del sistema de calefacción, ventilación y aire acondicionado se encuentra en la carcasa de la unidad de ventilación de calefacción y aire acondicionado, en el lado izquierdo, del lado del conductor.
Desmontaje del marco del panel de instrumentos.

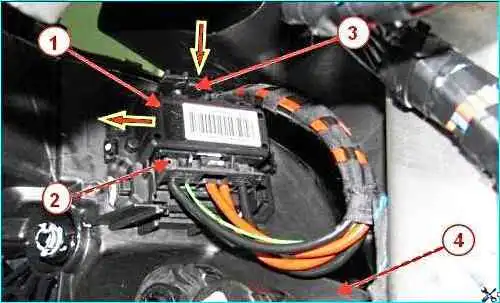

Desconecte el conector 2, figura 6, del mazo de cables del controlador de velocidad del ventilador 1.
Presione el bloqueo 3 y, desplazando el regulador hacia un lado, extraiga el regulador de la carcasa de la unidad del sistema de calefacción, ventilación y aire acondicionado.
Instale el controlador de velocidad en el orden inverso al de extracción.
Desmontaje del radiador del sistema de calefacción interior
El radiador del sistema de calefacción está situado en la carcasa de la unidad de ventilación de calefacción y aire acondicionado, en el lado izquierdo, del lado del conductor.
Drene el refrigerante como se describe arriba.
Retire el marco del panel de instrumentos como se describe arriba.

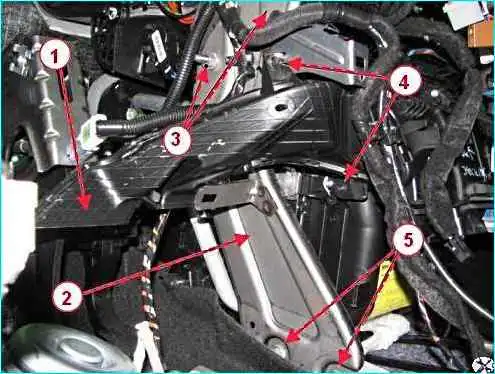

Retirar el conducto de aire 1, figura 7, para calentar los pies del conductor, utilizando una llave Torx 20, desatornillando dos tornillos 4.
Con una llave de 13 mm, desatornille los dos pernos 5 que fijan el travesaño del panel de instrumentos al piso de la carrocería.
Utilizando la misma llave, desatornille las dos tuercas 3 que fijan el travesaño del tablero de instrumentos al larguero y retire la cremallera.
El radiador del calentador está conectado a las tuberías de suministro y salida por medio de una conexión de brida a través de un anillo de sellado, la conexión está asegurada con una abrazadera de resorte.

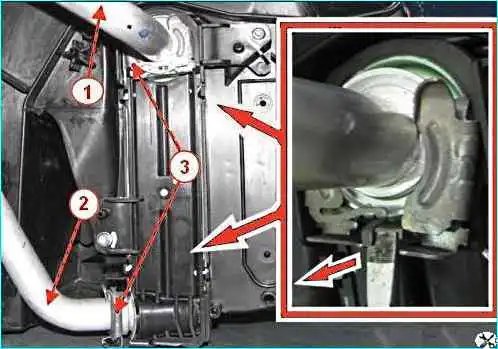

Tiramos hacia atrás la lengüeta del tope de la abrazadera 3, figura 8, para fijar la conexión y al mismo tiempo movemos la abrazadera, retirándola de la conexión.
Retire el tubo del tubo del radiador del calentador.
Repita la operación para la segunda conexión.

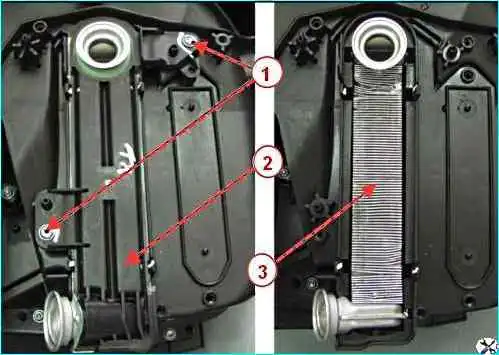

Con un destornillador Torx 20, desatornille los dos tornillos 1, Figura 9, que sujetan la tapa 2 del radiador 3 del calentador, y retire la tapa.
Retiramos el radiador de la calefacción de la carcasa de la unidad de ventilación, calefacción y aire acondicionado.
Instale el radiador en el orden inverso al de desmontaje.
Antes de instalar las tuberías de entrada y salida, instale anillos de sellado nuevos.
Llene el sistema de enfriamiento del motor con refrigerante.
