En este artículo veremos cómo desmontar una puerta para reemplazarla o repararla
Desmontaje del revestimiento de la puerta delantera
Desconectar el terminal negativo de la batería

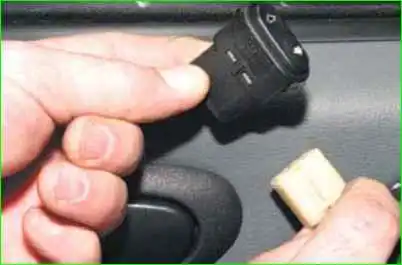

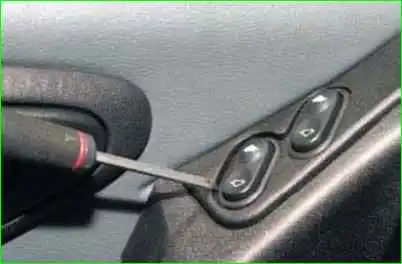

Utilice un destornillador y retire el interruptor del elevalunas eléctrico del mango del reposabrazos
Desconecta el bloque de cables del interruptor.
Desconectamos también el bloque de cables del segundo interruptor
Utilice un destornillador Phillips para desatornillar los dos tornillos de fijación frontal del mango del reposabrazos

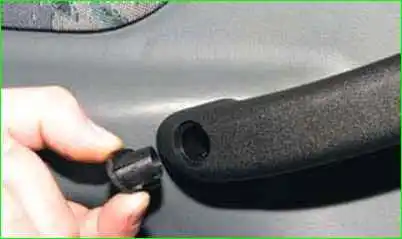

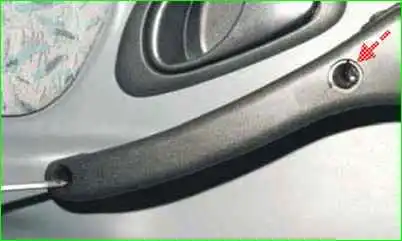

Utilice un destornillador y retire el tapón del tornillo de montaje trasero del mango del reposabrazos
Retire también el tapón del tornillo de fijación central
Utilice un destornillador Phillips para desatornillar los dos tornillos de fijación

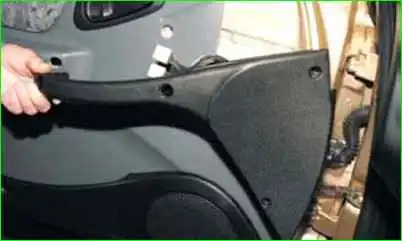

Retire la manija del reposabrazos

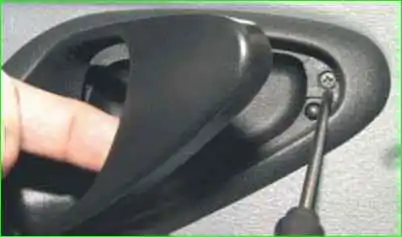

Retire la manija interior de la puerta, use un destornillador Phillips para desenroscar el tornillo que sujeta el revestimiento de la manija interior

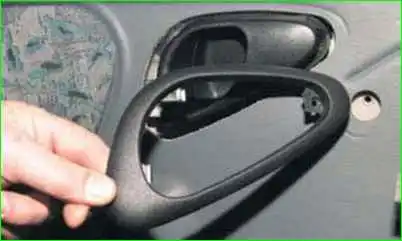

Retire el embellecedor del mango

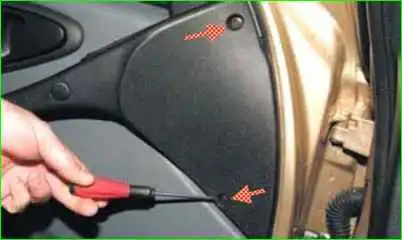

Utilice un destornillador Phillips para desatornillar los tres tornillos que sujetan el bolsillo de la moldura de la puerta
Tire de los cuatro salientes del bolsillo hacia abajo desde los orificios de la tapicería y retire el bolsillo

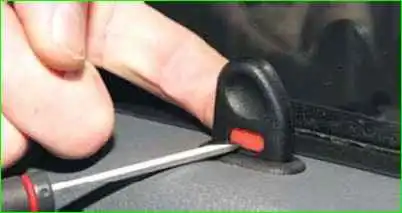

Comprimir los salientes del pestillo

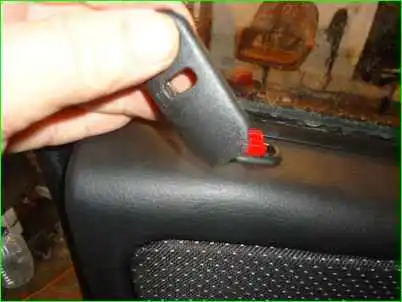

Quitar el botón de bloqueo de la puerta

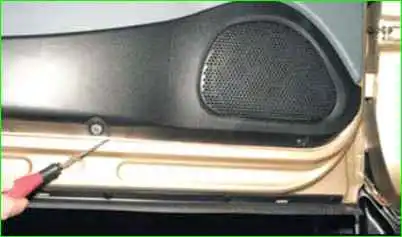

Retirar la parte inferior del tapizado, quitar los cinco clips que sujetan el tapizado de los agujeros del panel de la puerta

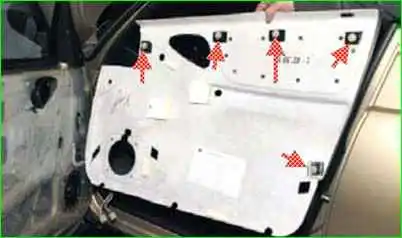

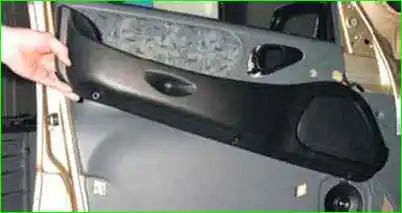

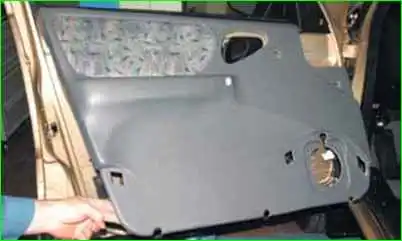

Retire la tapicería (las flechas muestran la ubicación de los pistones)

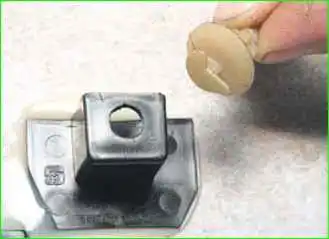

Si los pistones están rotos, los reemplazamos por otros nuevos (los pistones encajan en el VAZ-2109)
Extracción del espejo exterior de la puerta delantera
Retire la tapicería como se describe arriba

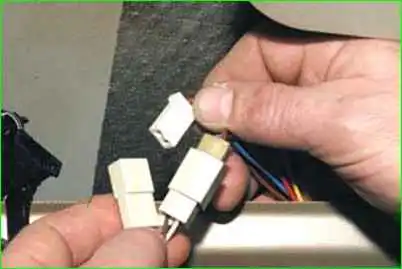

Desconectar los dos conectores de los cables de los retrovisores exteriores

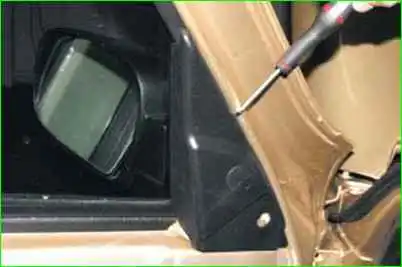

Haz palanca con un destornillador

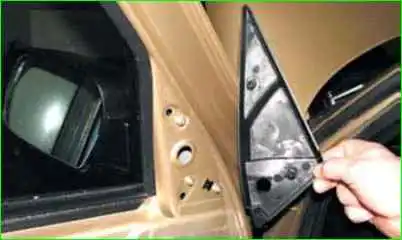

Quitar el embellecedor del retrovisor exterior

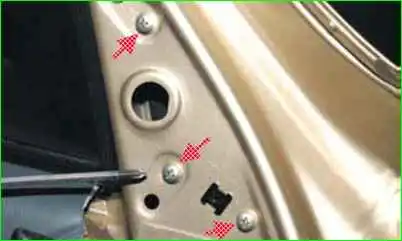

Utilice un destornillador Phillips para desatornillar los tres tornillos

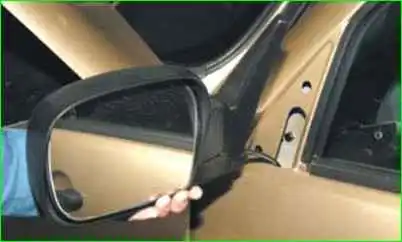

Retire el espejo exterior sacando sus cables de la puerta
Instalación del espejo en orden inverso
Extracción de la manija interior de la puerta delantera
Retire el revestimiento de la puerta como se describe arriba

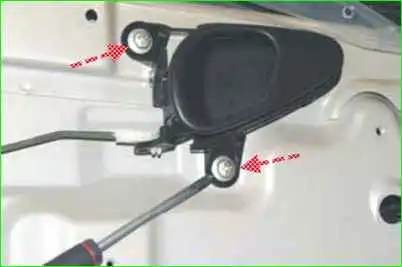

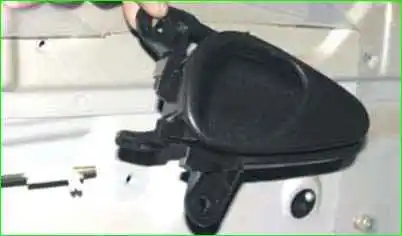

Utilice un destornillador Phillips para desatornillar los dos tornillos que sujetan el mango
Mueva la manija hacia atrás y retire su saliente de la abertura de la puerta

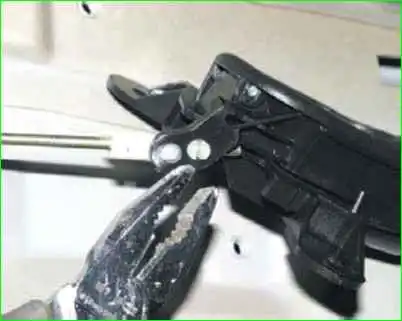

Apretar los pétalos de la punta de la caña con unos alicates
Retiramos la punta de la palanca del mango y la retiramos
Instalación del mango en orden inverso
Extracción de la manija exterior de la puerta
Quitar el revestimiento de la puerta delantera
Utilice un destornillador y desconecte la varilla del mango exterior de las palancas de bloqueo
Desconectamos también la varilla del interruptor de bloqueo
Utilice un vaso de 8 mm para desenroscar la tuerca de fijación del mango

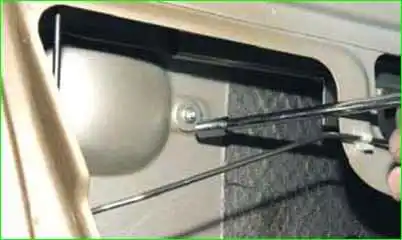

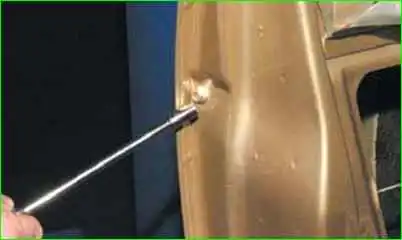

Desatornille el perno que sujeta el mango exterior

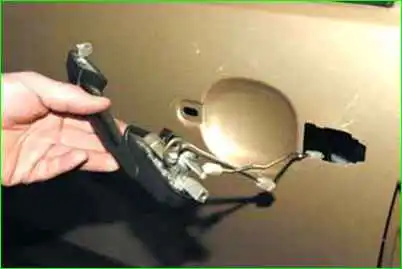

Empujando la manija completamente hacia adelante y levantando la manija, retírela junto con las varillas de la puerta
Instalación del mango exterior en orden inverso
Extracción de la cerradura de la puerta delantera
Desconectar el terminal negativo de la batería
Quitar el revestimiento de la puerta delantera

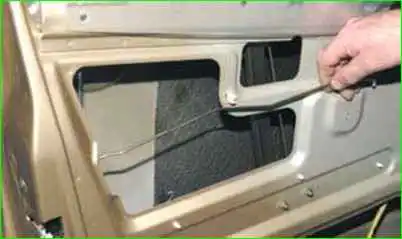

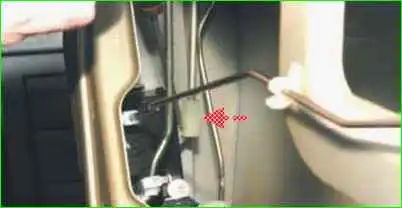

Desconectar la varilla del mango interior

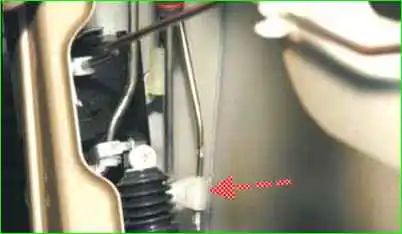

Retire la varilla del accionamiento de bloqueo interno del soporte

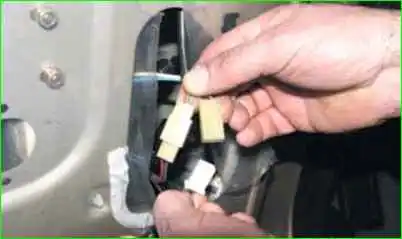

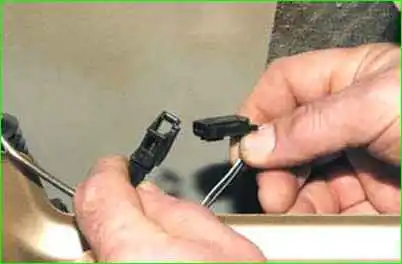

Desconecta los conectores de los cables del interruptor de la lámpara interior (el interruptor está ubicado dentro de la cerradura de la puerta)
Desconecte los dos bloques de los cables de accionamiento eléctrico de la cerradura de la puerta de los bloques del mazo de cables de la puerta
Al retirar la cerradura de la puerta derecha, desconecte un bloque de cables
Desconecte la varilla de la manija exterior y la varilla del interruptor de bloqueo de las palancas de bloqueo (descritas anteriormente)

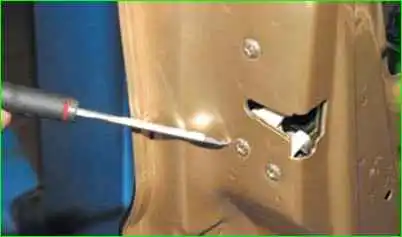

Utilice un destornillador Phillips para desatornillar los tres tornillos
Retire la cerradura de la puerta con las varillas de los botones y el accionamiento interno de la cerradura

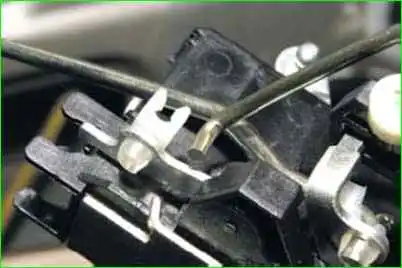

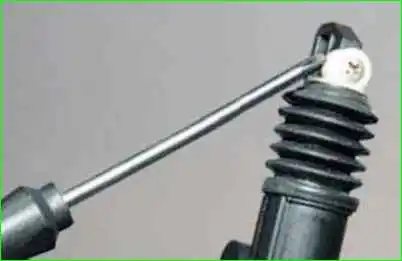

Desconectar las varillas de las palancas de bloqueo

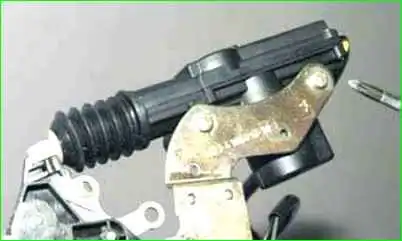

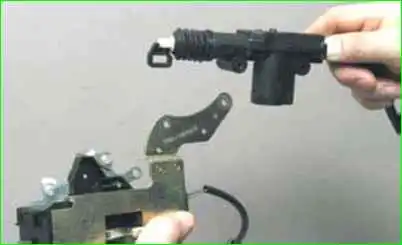

Utilice un destornillador Phillips para desatornillar los dos tornillos que sujetan el motor eléctrico al soporte de bloqueo
Desmontaje del accionamiento eléctrico

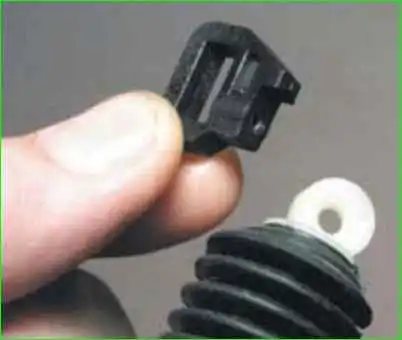

Utilice un destornillador Phillips para desatornillar el tornillo autorroscante que sujeta la bisagra del accionamiento eléctrico
Eliminar el bucle
Instale la cerradura de la puerta delantera en orden inverso
Extracción del pestillo de la puerta delantera

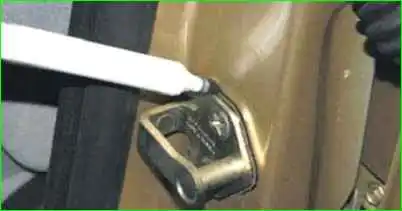

Antes de retirar la abrazadera, marque su posición con respecto al cuerpo

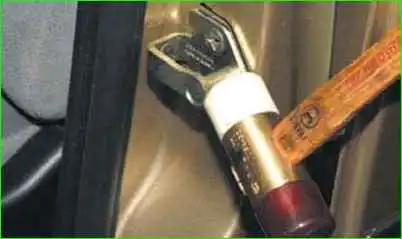

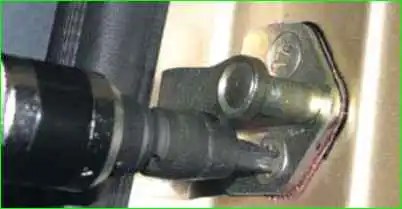

Utilice un destornillador de impacto con cabeza Phillips para desatornillar los dos tornillos que sujetan la abrazadera

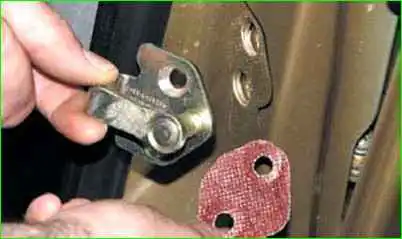

Retire el retenedor y la junta
Al ajustar el pestillo de la cerradura, es necesario aflojar los dos tornillos que lo fijan
Al mover el pestillo con respecto a los orificios del bastidor, ajustamos la posición del pestillo vertical y horizontalmente.
Apriete los tornillos de bloqueo y compruebe la posición de la puerta cerrada.
Si es necesario repetir la operación, consiguiendo la posición correcta de la puerta.
Extracción e instalación del cristal de la puerta delantera
Bajar el vaso por completo
Desconectar el terminal negativo de la batería
Retire el espejo exterior como se describe arriba
Quitar el revestimiento de la puerta

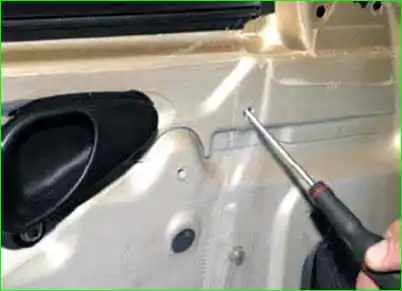

A través del orificio para el pistón de tapicería, utilice un destornillador para levantar el borde de la junta interior de la ventana corredera
Retirar el sello

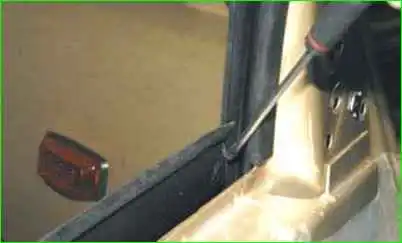

Haga palanca en el borde del sello exterior con un destornillador

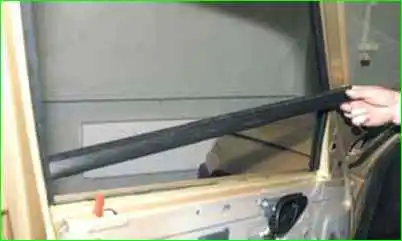

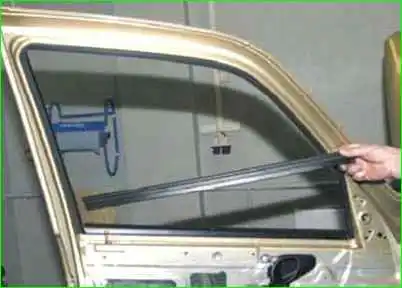

Retirar el sello

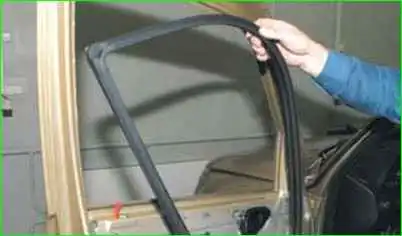

Retirar el sello de vidrio superior
Conectamos temporalmente el interruptor del elevalunas eléctrico al bloque de cables y conectamos el terminal negativo de la batería.
Levante el cristal para que a través del orificio inferior del panel interior de la puerta pueda desenroscar los tornillos que sujetan el marco del cristal al control deslizante del mecanismo del elevalunas eléctrico.

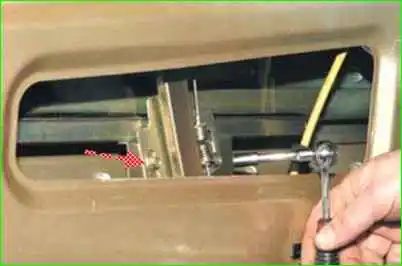

Con una llave de vaso de 8 mm, desatornille los dos tornillos que sujetan el marco de vidrio al control deslizante del mecanismo elevalunas

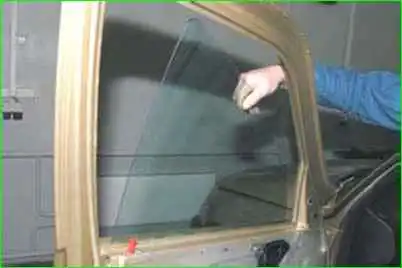

Gira un poco el cristal hacia adelante y retíralo por la ventanilla de la puerta.
Instale el cristal en orden inverso.
Extracción del mecanismo de elevación de la ventana de la puerta delantera
Retire el cristal de la puerta delantera como se describe arriba
Desconectar el terminal negativo de la batería

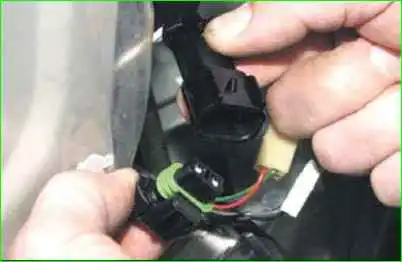

Desconecte el bloque de cableado del mecanismo del elevalunas eléctrico y el bloque de cableado de la puerta

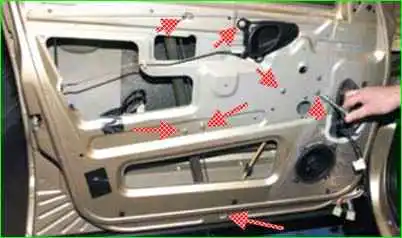

Utilice una cabeza de 10 mm para desenroscar las siete tuercas que sujetan el mecanismo de elevación de la ventana

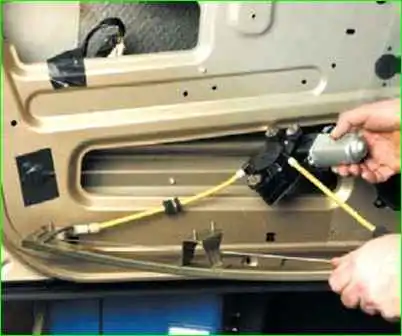

Retire el mecanismo de elevación de la ventana a través del orificio inferior en el panel interior de la puerta
Instale el mecanismo en orden inverso.
Extracción de la puerta de entrada
Desconecta el cable del terminal negativo de la batería.

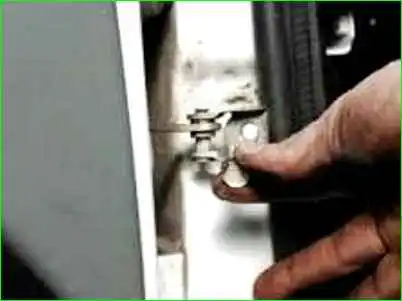

Desatornille el perno que fija el limitador al cuerpo.
Gire a lo largo del eje y desconecte el bloque del mazo de cables de la puerta.

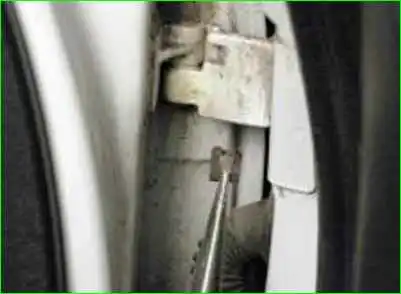

Retire los soportes de bloqueo de los ejes de las bisagras de las puertas.

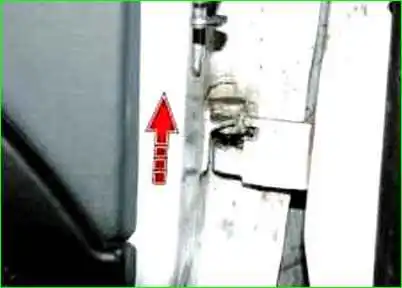

Retirar la puerta hacia arriba
Instale la puerta delantera en el orden inverso al desmontaje.
