Заміна підшипників коліс та манжети півосі

Відпускаємо ручне гальмо, підклавши під передні колеса упори

Знімаємо задні колеса з одного боку автомобіля (див. Як зняти задні колеса та півосі автомобіля Газель).

Виймаємо піввісь.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

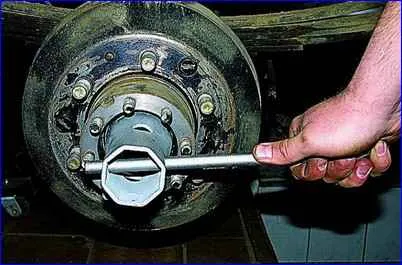

Спеціальним ключем зі штатного набору «на 62» відвертаємо контргайку.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

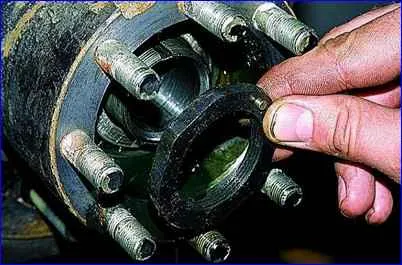

Виймаємо контргайку зі маточини.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

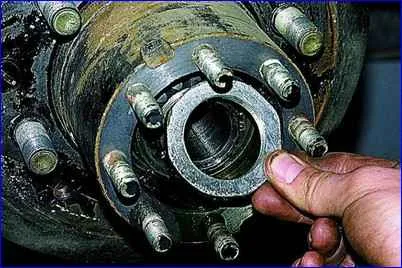

Виймаємо замкову шайбу, підчепивши її гачком або тонкими плоскогубцями.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

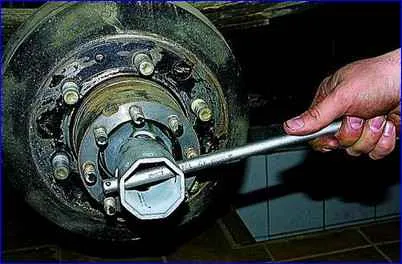

Тієї ж головкою відвертаємо гайку підшипників і знімаємо її.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

Зверніть увагу, що вона встановлюється штифтом назовні.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

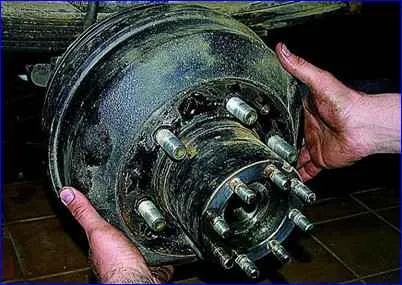

Потягнувши на себе, знімаємо маточину разом із гальмівним барабаном, підшипниками та манжетою з кожуха півосі.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

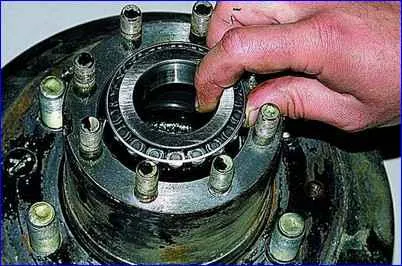

Виймаємо внутрішнє кільце зовнішнього підшипника з роликами.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

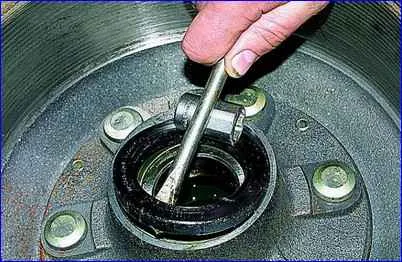

Викруткою виймаємо та знімаємо манжету

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

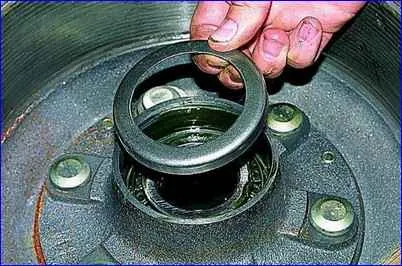

Виймаємо наполегливу шайбу

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

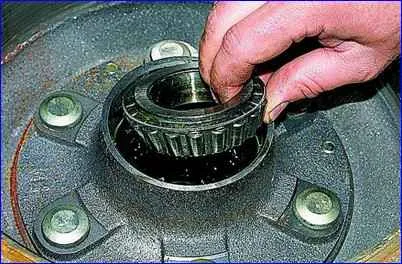

Виймаємо внутрішнє кільце іншого підшипника з роликами

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

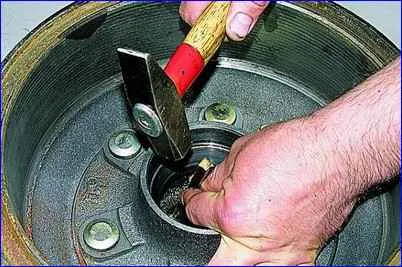

Вибиткою з м'якого металу вибиваємо зовнішні кільця зовнішнього та внутрішнього підшипників

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

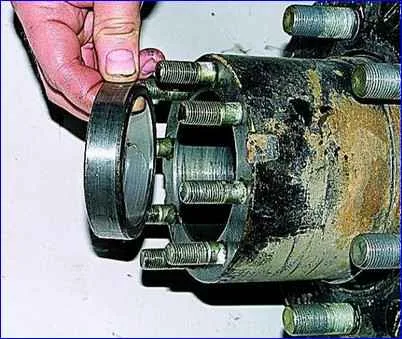

Виймаємо зовнішні кільця

Промиваємо внутрішню порожнину маточини та інші деталі гасом або дизельним паливом.

Змащуємо посадкові місця підшипників трансмісійною олією.

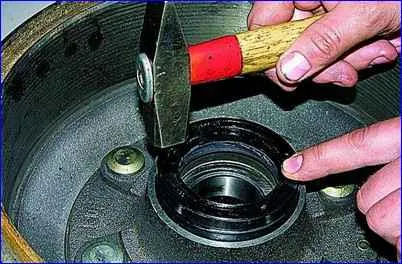

Ударами молотка через м'яку прокладку запресовуємо зовнішні кільця нових підшипників.

Змащуємо Літолом-24 роліки та сепаратор внутрішнього підшипника та вкладаємо його внутрішнє кільце у зовнішнє.

Як замінити та відрегулювати підшипники задніх коліс автомобіля Газель

Встановивши завзяту шайбу, змастивши кромки нової манжети Літолом-24, користуючись старою манжетою як оправкою, запресовуємо нову манжету.

Вдягаємо маточину на кожух півосі, після чого встановлюємо внутрішнє кільце зі змащеними Літолом-24 роликами зовнішнього підшипника.

Загортаємо регулювальну гайку та регулюємо підшипники.

Встановлюємо піввісь, після чого заповнюємо маслом маточину коліс (див. Як замінити масло в редукторі заднього моста газелі).

Регулювання підшипників коліс

Піддомкрачуємо задній міст автомобіля до відриву коліс від землі.

Знімаємо колеса.

Знімаємо піввісь.

Відвертаємо зовнішню гайку, знімаємо замкову шайбу та послаблюємо гайку підшипників на ⅓ обороту.

Перевіряємо легкість обертання маточини.

У разі зачеплення гальмівних колодок за барабани усуваємо цю несправність, після чого повторюємо регулювання.

Затягуємо гайку підшипників спеціальною головкою зі штатного набору моментом 7–10 кгс.м, постійно обертаючи маточину для самовстановлення роликів у підшипниках.

Відвертаємо гайку підшипників на кут 22–45° (1–2 прорізи на замковій шайбі, не більше).

Встановлюємо замкову шайбу так, щоб стопорний штифт гайки увійшов до її прорізу.

Встановлюємо та затягуємо зовнішню гайку моментом 15–20 кгс.м тією самою головкою.

Після цього маточина повинна обертатися вільно без люфту, клацань та заїдань.

Встановлюємо деталі, що залишилися, у зворотній послідовності і заповнюємо маточину маслом (див. Як замінити масло в редукторі заднього моста газелі).

Перевіряємо регулювання, проїхавши на автомобілі близько 10 км. Нагрів маточини понад 70° С (рука не терпить) вважається неприпустимим.

Повторюємо регулювання, після чого повторно перевіряємо температуру маточини після такого ж пробігу.
