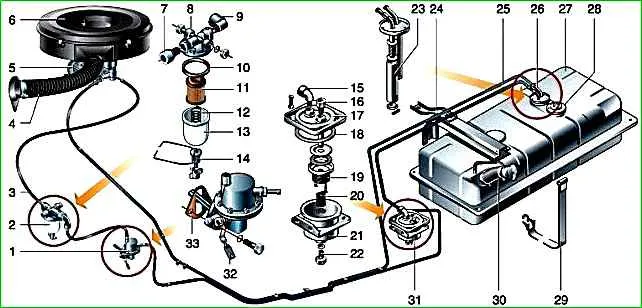

Система живлення складається з паливного бака, паливопроводів, паливного насоса, фільтра-відстійника, фільтра тонкого очищення палива, карбюратора з приводом дросельних та повітряних заслін, повітряного фільтра

Система живлення двигуна ЗМЗ-402

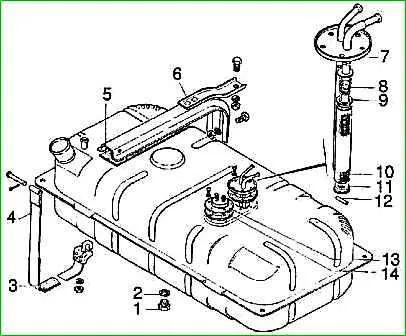

Паливний бак — металевий, заправною ємністю 70 л, розташований з лівого боку на лонжероні рами.

паливний бак ГАЗ-2705

Бак кріпиться до лонжерону за допомогою кронштейнів, стяжних стрічок та гачків.

Між кронштейнами, стрічками та баком встановлені картонні прокладки.

У верхній частині бака знаходиться паливозабірник, що складається з трубки та фільтра у вигляді латунної сітки, а також датчик електричного покажчика рівня палива.

У нижній частині бака розташована зливна пробка.

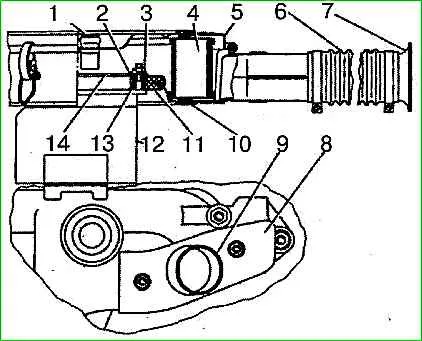

Повітряний фільтр — сухого типу, зі змінним фільтруючим елементом із пористого картону, встановлений на карбюраторі через гумову прокладку.

повітряний фільтр

Для зниження шуму всмоктування повітря фільтр має повітрозабірний гофрований шланг, зєднаний з металевим патрубком, розташованим на щитку бризковика праворуч.

При температурі навколишнього повітря нижче 5° С для подачі в карбюратор підігрітого повітря шланг повітря необхідно відєднати від патрубка, що знаходиться на щитку бризковика, і підєднати до патрубка екрана, встановленого на випускній трубі двигуна.

Необхідно використовувати фільтруючі елементи, що мають такі позначення: 3102-1109013-02 (-03-04-05,-06) або 31029-1109013 (-01-02,-О3)

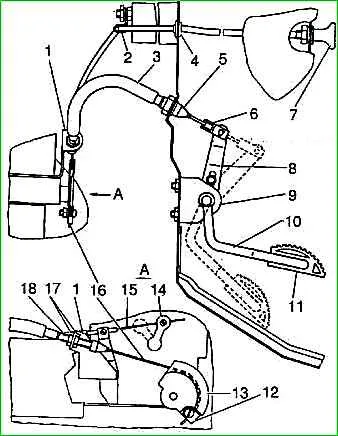

Привід дросельних та повітряних заслінок

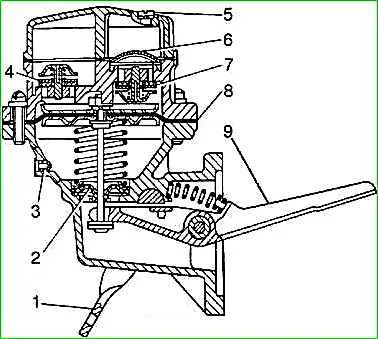

Паливний насос Б-9В — діафрагмовий тип, що приводиться в дію від ексцентрика, розташованого на розподільчому валу двигуна.

Паливний насос Б-9В

Паливний насос складається із збірних вузлів корпусу з діафрагмою 8 і важелем приводу 9, головки з клапанами 4 та 7 та кришки. діафрагма з чотирьох пелюсток, виготовлених з лакотканини, затискається між корпусом та головкою насоса.

Тяга діафрагми ущільнюється гумовим ущільнювачем 2.

Клапан складається з обойми, що виготовляється з цинкового сплаву, гумового клапана та латунної шастани, що підтискаються пружиною (з бронзового дроту).

Над всмоктуючими клапанами насоса встановлюється фільтр 6, виготовлений з дрібної сітки.

Для заповнення карбюратора паливом при непрацюючому двигуні насос має пристрій для ручного приводу. для контролю герметичності діафрагми в корпусі насоса є отвір із сітчастим фільтром 3.

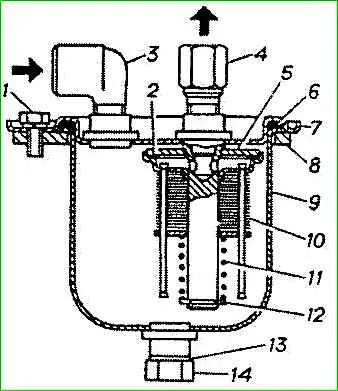

паливний фільтр відстійник

Карбюратор К-151 складається з трьох основних розємних частин, зєднаних через ущільнюючі прокладки гвинтами.

Схема карбюраторів К-151, К-151д

Верхня частина — кришка карбюратора включає повітряний патрубок, розділений на два канали, з повітряною заслінкою у каналі першої камери.

Середня частина складається з поплавкової та двох змішувальних камер і є корпусом карбюратора.

Нижня частина — корпус дросельних заслінок включає змішувальні патрубки з дросельними заслінками першої та другої камер карбюратора.

Прокладання між середньою та нижньою частинами карбюратора є ущільнювальною та теплоізоляційною.

Конструктивно карбюратор складається з двох змішувальних камер — першої та другої.

Кожна з камер карбюратора має власну головну дозувальну систему.

Система холостого ходу — з кількісним регулюванням постійного складу суміші (автономна система холостого ходу).

У другій камері карбюратора є перехідна система з живленням паливом безпосередньо з поплавкової камери, яка вступає в роботу в момент відкриття дросельної засувки.лонки другої камери.

Прискорювальний насос — діафрагмовий тип. для збагачення паливної суміші при повному навантаженні у другій камері передбачено еконостат.

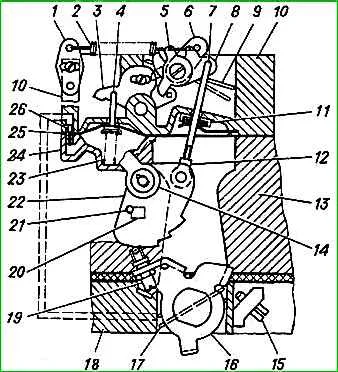

Схема напівавтоматичного пристрою пуску та прогріву

При відпущеній педалі акселератора контакти мікровимикача 35 повинні бути розімкнені.

Система відключення подачі палива працює наступним чином.

При відпущеній педалі —1 акселератора і частоті обертання колінчастого валу двигуна понад 1400 блок управління не подає напруги на електромагнітний клапан, внаслідок чого через канали електромагнітного клапана атмосферне повітря надходить в економайзер примусового холостого ходу, клапан якого перекриває канал холостого ходу.

У разі порушення нормальної роботи системи відключення подачі палива (двигун не пускається або «глохне» при відпущеній педалі дросельних заслін) необхідно насамперед переконатися в надійності електричних контактів елементів системи, після чого слід послідовно перевірити працездатність електромагнітного клапана, мікровимикача та блоку управління.

Для перевірки електромагнітного клапана та мікровимикача необхідно розєднати електричний розєм блоку управління, включити запалення (двигун не пускати!) та моторного відсіку однією рукою плавно відкрити та закрити кілька разів дросельні заслінки карбюратора, а іншою – притримувати електромагнітний клапан.

При справному електромагнітному клапані та запобіжнику та при справному та правильно відрегульованому мікровимикачі має відчуватися спрацювання електромагнітного клапана (вібрація, клацання).

Для перевірки блоку керування необхідно вставити розєм у блок, увімкнути запалення, пустити двигун і прогріти його.

Потім з боку моторного відсіку однією рукою відкрити дросельні заслінки приблизно на 1/3 ходу, іншою — притримувати електромагнітний клапан.

Різко відпустити дросельні заслінки. При цьому, якщо блок управління виправлений, електромагнітний клапан повинен вимкнутись, а при зниженні частоти обертання колінчастого валу приблизно до 1050 електромагнітний клапан повинен увімкнутися.

Всі системи карбюратора зєднані з поплавковою камерою, рівень палива в якій підтримується поплавком 2 і паливним клапаном 1

Основні дозуючі елементи
