Редукторды құрастыру үш кезеңде жүзеге асырылады: жетек білігі мен жетек білігінің мойынтірек қақпағын, аралық және жетекті біліктерді, беріліс қорабының үстіңгі қақпағын, беріліс қорабын қашықтан ауыстыру механизмін, май сорғысын, редукторды жалпы құрастыру және сынақтан өткізу

Жетек білігі мен жетек білігінің мойынтіректерінің қақпағы келесі ретпен жиналады:

MAZ беріліс қорабы

  • - жетек білігін, (1-суретті қараңыз) сақиналы беріліспен тірекке орнатыңыз және артқы шарикті мойынтіректі білік мойынына ол тоқтағанша басыңыз, бұрын бекіткіш сақинаны сыртқы жарыстың ойығына орнатыңыз;
  • - сақиналы гайканы біліктің бұрандалы мойнына бұрап, істен шыққанша қатайтыңыз. Гайканың шеті біліктің ойығына тесілген;
  • - жетек білігінің мойынтіректерінің қақпағын 3 майлы тығыздағыштың астындағы розетканы жоғары көтеріп орнатыңыз және май тығыздағыштың сыртқы бетін нитроэмальмен майлап, май тығыздағышты тоқтағанша розеткаға басыңыз.

Аралық және жетекті біліктер құрастыру алдында сүртіледі, ал түйісетін беттер маймен майланады.

Аралық білік келесі ретпен жиналады:

  • - гидравликалық престің үстеліне сақиналы беріліспен білік 17 (1-суретті қараңыз) орнатыңыз, кілтті біліктің ойығына басыңыз және екінші берілістің 19 берілісін білікке тоқтағанша басыңыз. біліктің сақиналы берілісі. Тісті доңғалақ торы 19 сақина берілісінен алыс болуы керек;
  • - білікке екінші және үшінші беріліс доңғалақтарының аралық төлкесін киіңіз, сегменттік пернені біліктің ойығына басыңыз және үшінші берілістің 21 берілісін аралық бөлікке қарай қысқа хабпен тоқтауға дейін басыңыз. ;
  • - пернені біліктің ойығына басыңыз және бесінші берілістің 22 берілісін үшінші берілістің 21 берілісіне қарай қысқа хабпен тоқтағанға дейін басыңыз;
  • - пернені біліктің ойығына басыңыз және бесінші берілістің 22 берілісінен тоқтағанға дейін ұзын күпшегі бар қуат алу құралының 23 берілісін басыңыз;
  • - пернені біліктің ойығына басыңыз және 24 ұзартқышты ұзартқыш қабылдағыштың 23 берілісіне қарай тоқтағанға дейін басыңыз;
  • - алдыңғы тіреу сақинасын білік ойығына орнатыңыз, алдыңғы роликті мойынтіректі біліктегі тоқтауға қарсы басыңыз және мойынтіректің тарту сақинасын білік ойығына орнатыңыз.

Жетектегі білік келесі ретпен жиналады:

  • - білік 14 (1-суретті қараңыз) бұрандалы ұшын төмен қаратып орнату;
  • - білікке итергіш шайбаны шпильді беттің соңында тоқтағанша орнату және екінші берілістің 11-ші беріліс механизмінен сақиналы беріліспен. Біліктегі беріліс кептеліссіз оңай айналуы керек;
  • - кілттер біліктің ойықтарына басылады және екінші және үшінші берілістердің аралық төлкесі үлкен ұшымен екінші берілістің екінші берілісіне қарай тоқтағанша білікке басылады;
  • - аралық гильзаның шпинелеріне екінші және үшінші берілістердің синхронизаторын 10, екінші берілістің 11 берілісіне қысқа хабы бар кареткамен толықтыру;
  • - үшінші берілістің 9 тісті берілісінің втулкасын білікке аралық втулкаға тоқтағанша басыңыз, бұл ретте втулкадағы ойықты аралық төлкенің кілтімен теңестіріңіз, ал 9 беріліс тетігін шпормен втулкаға орнатыңыз. синхронизатор бағытында сақина 10. Біліктегі беріліс кептеліссіз оңай айналуы керек ;
  • - синхронизатордың 10 конустық сақиналарының ұстағышының бойлық қозғалысын тексеру, ол 3-5 мм шегінде болуы керек. Синхронизатор арбасының тістерін тісті беріліс тістерімен ілінісу оңай, кептеліссіз болуы керек;
  • - бесінші берілістің 8 берілісінің төлкесін үшінші берілістің 9-шы берілісіне жағамен білікке тоқтағанша басыңыз және сонымен бірге втулканың штифін біліктің ойығымен туралаңыз, 8-ші беріліс механизмін втулканың иығынан алыс сақинамен втулкаға орнатыңыз.

Тісті беріліс білікте кептеліссіз оңай айналуы керек;

  • - бесінші берілістің 8-ші берілісінің тартқыш шайбасын орнатыңыз, оны шайбаның шығыңқы жерлері біліктің шпиондарымен тураланғанша айналдырыңыз және құлыптау пернесін басыңыз.

Бесінші беріліс төлкесі мен тартқыш шайба арасындағы саңылау 0,02-0,1 мм шегінде болуы керек, бұл бесінші берілісті орнатпас бұрын тартқыш шайбаның қалыңдығын таңдау арқылы қамтамасыз етіледі.

Түрткіш шайбалар үш қалыңдықта жасалған: 7-0,58, 7,15-0,58 және 7,3-0,58 мм;

  • - төртінші және бесінші берілістердің 5 синхронизаторын бесінші беріліске қарай диаметрі кішірек арбаның шілтері бар жетек білігінің 14 шпинелеріне орнату;
  • - алдыңғы роликті біліктің алдыңғы журналына тоқтағанша басыңыз және серіппелі сақинаны алдыңғы журналдағы ойыққа орнатыңыз;
  • - майлы тығыздағыш жетекті біліктің 15 қақпағының тесігіне саңылаудың ішкі ұшымен бірдей етіп басылады. Салғышты баспас бұрын, қақпақтағы тесіктің отыру беті нитроэмальмен майланады.

Беріліс қорабының жоғарғы қақпағы осындай реттілікпен жиналады Мәндер:

  • - серіппені 19 және бекіткіш шарды 18 қақпақтың 1 ұясына салыңыз, бағананы 11 және кері шанышқыны 3 бір уақытта діңге орната отырып, діңді 21 қақпақтың тесіктеріне салыңыз.

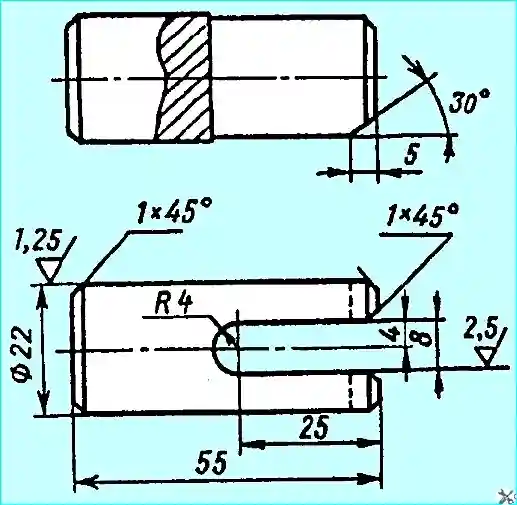

Шығынды орнату кезінде оправка қолданылады (Cурет 3). Бастың және шанышқының бұрандалы саңылауларын сабақтағы саңылаулармен біріктіріп, оларды ілмекпен бекітілген бекіткіш бұрандамен бекітіңіз;

MAZ беріліс қорабының қақпағы

  • - үшінші және төртінші ауысым шанышқысының 5 штангасын қақпаққа 1 (2-сурет) орнатыңыз және сонымен бірге шанышқыны 8 өзекке орнатыңыз.

Шанышқыдағы бұрандалы тесікті өзектегі тесікпен біріктіріп, шанышқыны шнур сыммен бекітілген бекіткіш бұрандамен 9 бекітіңіз;

  • - қақпақ арналарына кері айырдың 21 өзегінің астына және үшінші және төртінші ауысым шанышқысының 5 өзегінің астына, беріліс ауыстыратын штанганың құлыпының әрқайсысында екі шар 7 кіргізілген;
  • - 21 және 5 өзекшелерді бейтарап күйге қойыңыз;
  • - штангалардың құлпын штанганың тесігіне енгізіңіз, ол тесікте еркін қозғалуы керек және оған басы 1 орнатылған жиналған штанга, бірінші екінші берілісті ауыстыруға арналған шанышқы 4 салынған. мұқабаға.

Басы мен шанышқысының бұрандалы саңылауларын штангалардағы саңылаулармен біріктіріп, оларға шнур сыммен қарсы тұратын бекіткіш бұранданы орнатыңыз;

  • - штангаларға арналған қақпақтың тесіктеріне тығындарды 10 салыңыз.
  • - Штепсельдер нитроэмальға орнатылған;
  • - қақпақтағы кері берілістерді қосуға арналған қарғыбауды 15 орнатыңыз және оны осьпен 14 бекітіңіз, оның бұрандалы ұшында гайка бұрандалы
  • - сақтандырғыш серіппесін шыныға 13 салыңыз және әйнекті қақпаққа бұраңыз;
  • - май толтырғыштың тығынын 2 және дем шығарғыш жинағын қақпаққа 1 бұраңыз

Қашықтан берілісті ауыстыру механизмі келесі реттілікпен жиналады:

  • - 33 түйреуішті (1-суретті қараңыз) втулкаға салыңыз, штрих басына серіппені втулкаға орнатыңыз, содан кейін втулкамен қосалқы құрастырылған жинақты картер розеткасына 30 орнатыңыз, саңылауды туралау картердегі бұрандалы тесігі бар втулканы және серіппелі шайбамен бекітетін болтты бұраңыз;
  • - бұрандалы май құюшы және май төгетін тығындар картерге 30;
  • - сегменттелген кілтті білік 34 ойығына салыңыз, білікке аралық беріліс рычагын 29 киіңіз, рычагтағы ойықты кілтпен және бұрандалы тесікті біліктегі тесікпен алдын ала туралаңыз, бұраңыз бекіткіш бұранданы бұрап, оны шпинат сымымен бекітіңіз;
  • - жинақталған білікті 34 картер қақпағының люк жағынан картерге 30 орнату;

Shift шанышқы драйвері

  • - біліктің бос ұшының ойығына кілтті енгізіңіз және оның ұшына беріліс тетігін 6 қойыңыз, рычагтағы бұрандалы тесікті біліктің тесігімен туралаңыз, бекіткіш бұранданы бұрап, оны бекіткішпен бекітіңіз. аралық рычаг 29 сияқты шпинат сым;
  • - аралық рычагтың 29 шар бетіне өзекшенің 28 басын кигізіңіз, штанганың 28 тығыздағыш сақинасын картер ойығына енгізіңіз және штанга 28 нығыздау сақинасының бүйірінен картерге кіргізіңіз. аралық рычагтан 29 штанга басының болтына арналған ойық, оның ішіндегі бұрандалы тесік люктен болатындай етіп басын штангаға қою кезінде;
  • - басындағы тесікті 28 діңдегі ойықпен туралаңыз және бас болтты бекіткіш шайбамен бұраңыз;
  • - картер қақпағының тығыздағышының екі жағын тығыздағыш пастасымен майлаңыз, оны картер люкіне орнатыңыз, болттар үшін саңылауларды теңестіріңіз, механизмнің картер қақпағын тығыздағышқа қойыңыз және серіппелі шайбалармен болттарды тураланған тесіктерге бұраңыз.

Мұнай сорғысы келесі ретпен жиналады:

  • - тістегеріш білігінің ойығына сегментті кілт басылады және кілтпен білік тістегершікке басылады, өлшемді (25,5 ± 0,5) мм тісті доңғалақтың ұшынан білік соңына дейін сақтайды. бүйір жағы;
  • - олар оське қола втулкасы бар жетекті беріліс жинағын орналастырады және жетек тетігі бар роликті жинақты негіздегі төлкеге ​​енгізеді;
  • - сорап корпусының тығыздағышын негізге орнатыңыз, оны лейт-спиртпен майсыздандырып, екі жағынан тығыздағыш пастамен майлаңыз;
  • - корпустың, тығыздағыштың және негіздің саңылауларын туралай отырып, тісті дөңгелектері бар сорғы корпусының жинағын негізге орнатыңыз және болттарды серіппелі шайбалармен бұраңыз;
  • - қолмен оңай және кептеліссіз айналуы тиіс берілістердің айналу жеңілдігін тексеріңіз;
  • - сорғы корпусының розеткасына допты, серіппені салыңыз және айналма клапанның ашасын істен шығарыңыз;
  • - бұрандалар және клапан тығыны диаметрі 1,2 мм сым;
  • - құрастырылған сорғыны стендте Dp - 11 майында (50 ± 5) ° С температурада жетек білігінің айналу жиілігі 1100 мин, кем дегенде 3 минут бойы сынаңыз:

Тестілеу кезінде шығыстағы май қысымы 0,7-0,12 МПа (0,7-1,2 кгс/см²) диапазонында және 0,07-0 кері қысымда өнімділік кемінде 7 л/мин болуы керек, 12 МПа (0,7-1,2 кгс/см²). Қосылымдар арқылы майдың ағуына жол берілмейді.

Редукторды жалпы құрастыру келесі реттілікпен орындалады:

  • - тығыздағыш жинағы бар қабылдау торын беріліс қорабының картер 18 (1-суретті қараңыз) төменгі люкіне орнатыңыз, торға магнит жинағы бар қабылдау қақпағын 20 орнатыңыз және болттарды серіппелі шайбалармен бұраңыз. тураланған тесіктерді біркелкі қатайту;
  • - картердің бүйірлік люктеріне тығыздағыш пен қақпақ қораптарын орнатыңыз және бұрандаларды тураланған тесіктерге бұраңыз. Люк қақпағының тығыздағыштары мен бұрандалы болт саңылаулары орнату алдында тығыздағыш пастасымен майланады;
  • - бұрандалы саңылауларды алдын ала тығыздағыш пастамен майлап, сығылған ауамен, бұрандалы май төгетін тығындармен және май деңгейін реттейтін штепсельмен картерге май арналарын және қорап картерінің ішкі қуысын тазалаңыз;
  • - аралық білік 17 жинағын редуктор корпусына мойынтірегі алдыңғы орындықта орнатыңыз, тірек сақинасын шарикті мойынтіректердің сыртқы сырғасының ойығына орнатыңыз, артқы шарикті подшипникті аралық біліктің ұшына басыңыз. және бір уақытта картер тесігіне кіргізіңіз, аралық біліктің ұшына тартқыш шайбаны орнатыңыз, болттарды тураланған тесіктерге бұрап, оларды істен шыққанша қатайтыңыз;
  • - 27 кері беріліс блогын роликті мойынтіректері және аралық гильзасы бар, бұрын роликті мойынтіректерді TsIATIM-201 майымен майлап құрастыру;
  • - кері беріліс қорабының картеріне 18 шағын сақиналы беріліспен картердің артқы ұшына орнатыңыз, редуктор блогының 26 ​​осін номиналды немесе жөндеу өлшеміндегі картердің тесіктеріне басыңыз (кестені қараңыз) осьтің соңындағы жазық артқы аралық білік мойынтірегіне қарайтындай етіп;
  • - аралық біліктің артқы подшипникінің қақпағын қораптың картер ұшына тісті беріліс блогының осінде жазық жағына шығыңқы етіп орнатыңыз және бұрандаларды серіппелі шайбалармен тураланған тесіктерге бұраңыз, қатайтыңыз. олар біркелкі;
  • - редуктор блогының тістеріне 0,5-0,7 МПа (5-7 кгс / см²) қысыммен қысылған ауаны беру арқылы кері беріліс блогының және аралық біліктің айналуын тексеріңіз. Соққылар, сылдырлар және біркелкі емес шуға жол берілмейді;
  • - бірінші беріліс пен кері берілістің 12 берілісін жетектегі біліктің 14 штольняларына орнату және оның штольниктер бойымен қозғалуының жеңілдігін тексеру, берілістерді біліктен алып тастау және оны редуктордың 18 картеріне орналастыру. , жетекті білік жинағын сығылған ауамен үрлеп, оны картерге біркелкі орнатыңыз, сонымен бірге оған бірінші беріліс пен кері берілістерді орнатыңыз;

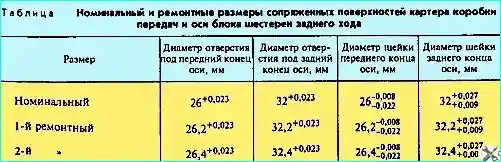

MAZ беріліс қорабын жинақтау (құрамдас кесте)

  • - жетек білігінің арналарын сығылған ауамен тазалаңыз және майды ағызатын түтікшені жетек білігінің тесігімен туралап, мойынтірегі бар жетек білігінің 2 жинағын картердегі 18 тесікке орнатыңыз;
  • тұтқыш сақинаны жетекті біліктің 14 артқы шарикті мойынтіректің сыртқы жарысының ойығына орнатыңыз және подшипникті жетекті біліктің артқы ұшына бір уақытта қораптың 18 картеріндегі тесікке басыңыз. ;
  • біліктердің айналу жеңілдігін қолмен тексеріңіз. Біліктер синхронизаторлар мен бірінші берілістің 12-ші берілістерінің күйінде және кері айналуында кептеліссіз оңай айналуы керек;
  • спидометр жетегінің жетек тетігін жетектегі біліктің 14 артқы ұшына басыңыз, тығыздағышты орнатыңыз және жетектегі біліктің артқы подшипникінің қақпағын 15, алдын ала қақпақтағы сальниктің жұмыс бетін майлап қойыңыз. TsIATIM-201 майы, серіппелі шайбалары бар болтты тураланған тесіктерге бұрап, оларды біркелкі қатайтыңыз.
  • жетекші білікті бекітудің фланеці 16 тоқтағанша басылады, жетектегі біліктің шпильді ұшына Belleville шайбасы қойылады, гайка бұрандамен бекітіледі және гайка ұясы саңылаумен тураланғанша қатайтылады. білік пен ілмек салынған.
  • кіріс білігінің 2 мойынтіректерінің қақпағындағы 3 бұрандалы ойықты және сальниктің жұмыс бетін TsIATIM-201 майымен, екі жағындағы қақпақтың тығыздағыш тығыздағышын және қақпаққа арналған картердегі бұрандалы тесіктерді майлаңыз. бекіту болттары - тығыздағыш пастасы бар «Тығыздағыш»;
  • қақпақ фланеціне тығыздағышты салыңыз, болттарға арналған саңылауларды туралаңыз, қақпақты 3 жетек білігіне 2 орнатыңыз, қақпақтағы май шығару арнасын беріліс қорабының картеріндегі 18 дроссель төлкесімен туралаңыз, болттарды тураланған тесіктерге бұраңыз, оларды істен шыққанша қатайтыңыз, оларды тегіс шайбалардың астына орналастырғаннан кейін және болттарды диаметрі 1,2 мм шпинат сымымен жұппен бекітіңіз;
  • майлаумай сорғысының тығыздағышын 25 екі жағынан және май сорғысын орнату болттарына арналған қораптың картеріндегі 18 бұрандалы саңылауларды «Тығыздағыш» тығыздағыш пастасымен жабыңыз;
  • май сорғысының 25 негізіне тығыздағышты төсеу, болттарға арналған саңылауларды теңестіру, сорғы жинағын беріліс қорабының 18 картеріне орнату, жетек тетік білігінің шығыңқы жерін ішіндегі ойықпен туралау. аралық білік 17 және негіздің кесілген бөлігін жетек білігінің мойынтірегі қақпағына 3 қаратып , және жұппен бекітілген тегіс шайбалары бар бұрандалы болттарды тураланған тесіктерге орналастырылған;
  • қораптың біліктерінің айналуын қолмен тексеріңіз, олар кептеліссіз оңай айналуы керек;
  • ілінісу картерінің 4 люктеріне жоғарғы және төменгі қақпақтарды орнатыңыз және оларды жабық серіппелі шайбалары бар болттармен бекітіңіз;
  • беріліс қорабының картеріндегі 18 бұрандалы саңылауларды ілінісу картерінің 4 болттары үшін «Тығыздағыш» тығыздағыш пастасымен майлаңыз;
  • жинақталған ілініс корпусын 4 беріліс қорабының соңына орнатыңыз, серіппелі шайбалары бар бұрандалы болттарды ілініс корпусының және беріліс қорабының тураланған саңылауларына орнатыңыз және оларды диаметрі 1,6 мм штифті сыммен жұптап бекітіңіз;
  • ілінісу шанышқысының білігін ілінісу корпусының 4 төлкелеріне салыңыз, білікшенің шілтерлі шеті сол жақта болады, егер сіз редукторды кардан білік фланецінің бүйірінен қарасаңыз, жеңілдігін тексеріңіз біліктің қолмен айналуын біліңіз, кілтті білік ойығына енгізіңіз, білікті бір втулкадан шығарыңыз, оған өңделген платформаларды алға қарай ілінісу шанышқыны орнатыңыз, ілінісу болттарын шайбалармен бұраңыз. шанышқы, шанышқыны кіріс білігінің мойынтірегі 3 қақпағының құбырына симметриялы түрде орнатыңыз және муфта болтты толығымен қатайтыңыз;
  • подшипник ілініс босатуының 1 ілінісі мойынына ол тоқтағанша басылады. Басқаннан кейін подшипниктің ішкі сақинасы мен сыртқы тірегі қолмен еркін айналуы керек;
  • ілінісу 1 жинағын кіріс білігінің подшипникінің қақпағына 3 орнату, кіріс білігінің қақпағы бойымен іліністің қозғалу жеңілдігін тексеру, олардың ұштарын ілініс пен айырдың тесіктеріне салу арқылы ілінісуді серіппелермен қосу;
  • Муфтаны босату ілінісі майлау шлангісін оның ұштарын ілініс пен ілініс корпусына бұрау арқылы бекітіңіз;
  • олар ілініс корпусында бекітілген шлангтың ұшына және іліністі босату білігінің мойынтіректерінің түтіктерін, бұрышты майлағыштарды майлауға арналған тесіктерге бұрап бекітіледі;
  • синхронизаторларды 5, 10, бірінші берілістің 12 берілісін және кері берілістерді бейтарап күйге орнатыңыз, тығыздағышты беріліс қорабының 18 картерінің 18 үстіңгі қақпағымен түйісетін жазықтығына салыңыз, саңылауларды теңестіріңіз. болттарды орнатыңыз, тығыздағышқа үстіңгі қақпақты 13 жинағын орнатыңыз, шанышқылардың берілістерін синхронизаторлардың 5 және 10 ойықтарымен және бірінші беріліс пен кері берілістің 12 берілістерімен туралаңыз, болттарды тураланған тесіктерге бұраңыз және оларды біркелкі бұраңыз
  • қашықтан ауыстыру механизмінің тығыздағышын үстіңгі қақпақтың шпилькаларына орнатыңыз, қашықтан ауыстыру механизмінің жинағын тығыздағышқа іліністі босату білігінің шілтерлі ұшына қарай бағытталатындай етіп қойыңыз, ал беріліс тетігі ойыққа кіреді. беріліс тетігінің басын бұрап, серіппелі шайбаларды шпилькаларға салыңыз, гайкаларды бұрап, оларды істен шыққанша қатайтыңыз;
  • спидометр жетекті берілісін жетектегі біліктің 14 артқы мойынтірегі қақпағына 15 салыңыз, ауыстырылатын берілістердің қақпағын жетектегі доңғалақ білігімен орнатыңыз және оны болттармен бекітіңіз;
  • Муфтаны босату ілінісін және ілінісу білігінің төлкелерін майлық фитингтер арқылы әмбебап отқа төзімді маймен майлаңыз.
  • Жиналған беріліс қорабы стендте сынау алдында келесі талаптарға сай болуы керек:
  • беріліс қорабының біліктері жетек білігі қолмен айналдырылған кезде, беріліс тетігі бейтарап күйде де, бірінші беріліс пен кері беріліс ажыратылған кезде де жабыспай, еркін айналуы керек;
  • Барлық берілістерді ауыстыру оңай болуы керек. Штангалық қысқыштар шыбықтар қосылған және ажыратылған тісті беріліс күйінде анық бекітілуі керек. Екі берілістерді бір уақытта қосуға жол берілмейді;
  • Муфтаны босату жетек білігі қолмен айналдырылған кезде, іліністі босату ілінісі ілінісу мен қақпақтың ұштары түйіскенше кіріс білігінің подшипникінің бағыттаушы қақпағы бойымен кептеліссіз еркін қозғалуы керек.

Жөнделген редукторды стендте сынау кезінде 65°С температураға дейін қыздырылған dp - 11 регенерацияланған дизель майын майлаушы ретінде редукторға және қашықтан басқару механизміне құйылған пайдалануға рұқсат етіледі.</ p>

Редукторлар барлық берілістерде жүктемесіз де, жүктеме кезінде де сыналады, жетекші білікке 2 тежеу ​​моменті жасайды.

Беріліс қорабының тіректегі кез келген қосылған берілісте жұмысы өткір шусыз және қағусыз болуы керек. Шу деңгейіолар анықтамалық беріліс қорабымен салыстырғанда құлақпен естіледі.

Тісті берілістерді ауыстыру көп күш жұмсамай және кептеліссіз орындалуы керек. Беріліс тетігінің бейтарап күйінде және кіріс білігінің максималды жылдамдығында.

Жетектегі біліктің аздап айналуына рұқсат етіледі, бұл фланецке 15 Нм (1,5 кг/см) аспайтын айналу моменті арқылы жойылады.

Беріліс қорабының қосылымдары арқылы майдың ағуына жол берілмейді. Тығыздағыштар мен дем шығарғыштар арқылы майдың аздап ағуы мүмкін, бірақ тамшысыз.

Тестілеу кезінде беріліс қорабы корпусындағы майдың температурасы 85°C аспауы керек.
