Көліктер екі дыбыстық сигналмен жабдықталған: кабинаның төбесінде орнатылған пневматикалық және екі сигналдан тұратын электрлік сигнал: төмен және жоғары дыбыс.
Сондай-ақ тежеу жүйесінің тізбектеріндегі ауа қысымының төмендеуін және қозғалтқыштың ауа мен май сүзгілерінің бітелуін білдіретін шу релесі-дыздырғыш орнатылған, бұл сүзгілер бітеліп қалған кездегі қысымның өзгеруімен анықталады.

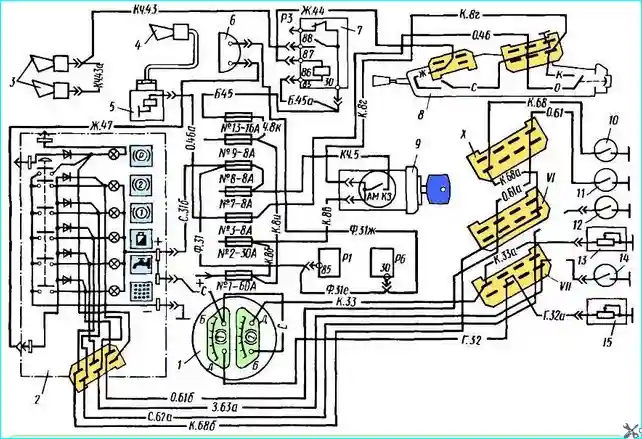

Дыбыстық сигнал беру схемасы: 1 - қысым көрсеткіші; 2 - басқару шамының блогы; 3 электр сигналдары; 4 - пневматикалық сигнал; 5 - электропневматикалық клапан; 6 дыбыстық сигнал: 7 - сигналдарды қосу үшін Р3 релесі; 8 - руль бағанының ауыстырып-қосқышы; 9 - аспаптар мен стартерге арналған ауыстырып-қосқыш; 10 - май сүзгісінің бітелуіне арналған индикатор шамының сенсоры; 11 - ауа сүзгісінің бітелуіне арналған индикатор шамының сенсоры; 12 - тежегіш жүйесінің алдыңғы тізбегіндегі апаттық ауа қысымының сенсоры; 13 - артқы тізбектегі қысым индикаторының сенсоры; 14 - тежегіш жүйесінің артқы тізбегіндегі апаттық ауа қысымының сенсоры; 15 - алдыңғы тізбектегі қысым индикаторының сенсоры; VI, VII, X — аша қосқыштары
Дыбыс құрылғыларының қосылу схемасы 1-суретте көрсетілген.
Пневматикалық сигнал руль бағанының қосқышының 8 оң жағында орналасқан түйме арқылы басқарылады.
Бұл түйме электр-пневматикалық клапанды қосады, ол сығылған ауаның сигналға қол жеткізуін ашады.
Сигналдың екі мүйізі бар: жоғары және төмен жиілікті.
Сигналдарға ауа берілгенде, вибраторлар қатты әуезді дыбыс шығара отырып, дірілдей бастайды.
Электр сигналы тұтқа арқылы қосылады. руль бағанының қосқышында (бұрылу сигналын басқару тұтқасы) сол жақта орналасқан.
Тұтқаны көтергенде, RZ реле орамы жерге қосылады (1-суретті қараңыз), ол дыбыс сигналдарын қосады.
Дыбыстық сигнал беру жүйесінің мүмкін ақаулары
Пневматикалық сигнал жұмыс істемейді:
- - №7 сақтандырғыш жанып кетті - сақтандырғышты ауыстырыңыз
- - Электромагниттік клапан істен шықты - Соленоидты клапанды алыңыз және ауыстырыңыз
Пневматикалық сигнал ысқырықты дыбыс шығарады:
- - Жүйедегі төмен ауа қысымы - Жүйеге ауаны айдаңыз
- - Сигнал дірілдеткіші жарылды - Релені тексеріп, ауыстырыңыз
Электрлік сигналдар:
- - №13 сақтандырғыш жанып кетті - сақтандырғышты ауыстырыңыз
- - Р3 релесі сәтсіз аяқталды - релені тексеріңіз және ауыстырыңыз
Электр сигналдарының дыбыс деңгейі төмендеді:
- Реттеу істен шықты - Сигналдарды алып тастап, реттеңіз
Сигнал сықырлаған дыбыс шығарады:
- - Сигнал мембранасында жарықшақ пайда болды - Сигналды алып тастаңыз, мембрананы бөлшектеңіз және ауыстырыңыз. Сигналды реттеңіз
Дыбыс-шу релесі тежеу жүйесіндегі ауа қысымының төмендеуін білдірмейді:
- - №8 сақтандырғыш жанып кетті - сақтандырғышты ауыстырыңыз
- - сигналдық реле сәтсіз аяқталды - релені ауыстырыңыз
Дыбыстық сигнал беру жүйесінде дыбыстық сигналдардың тазалығын қадағалау қажет; егер олар ластанса, оларды құрғақ шүберекпен сүрту керек.
Электр сигналдарын реттеу жөндеуден кейін істен шыққан немесе дыбыс деңгейі төмендеген жағдайда ғана жүзеге асырылады.
Реттеу реттеу гайкалары арқылы жүзеге асырылады. Жаңғақтарды босатыңыз және ең жақсы сигнал дыбысы шыққанша бұраңыз, содан кейін жаңғақтарды қатайтыңыз.
Дыбыстық сигнал беру жүйесінің мүмкін болатын ақаулары және оларды жою әдістері кестеде келтірілген.
Вибраторлар пневматикалық сигналда сәтсіздікке ұшырайды және оларды ауыстыру керек.
Электрлік сигналдарды жөндеу әдетте істен шыққан мембрананы ауыстырумен байланысты. Сигнал релесі жөнделмеген, бірақ оны толығымен ауыстыру керек.
