Ярославль мотор зауытының (ЯМЗ) қозғалтқыштары бар МАЗ көліктерінде келесі генераторлық жинақтар (GU) орнатылған: G273V1 - 45 А, 1312.3771 - 50 А, 6582.3701 - 80 А және 3112.3771 - 80 А.

3232.3771 генераторын орнатуға болады, оның айрықша ерекшелігі қоздыру терминалының болмауы болып табылады.

Генератордың өздігінен қозуы 1200 минуттан аспайтын ротордың айналу жиілігінде жүреді.

3232.3771 генераторының техникалық сипаттамалары, құрылғысы және техникалық қызмет көрсету ерекшеліктері төменде келтірілген.

Генераторлық қондырғылардың техникалық сипаттамалары үшін кестені қараңыз.

  • 1. Жұмыс кезінде генератор қондырғысының зақымдалуын болдырмау үшін мыналарға тыйым салынады:
  • а) генератордың оң терминалынан сымды ажырату немесе генератор жұмыс істеп тұрған кезде аккумуляторды «масса» ажыратқышымен ажырату;
  • б) «+», «В» және «О», «D» қысқыштарын «жерге» және бір-біріне секіргіштермен жабу арқылы генератор қондырғысының жұмысқа жарамдылығын тексеру;
  • в) электр тізбегінің және жеке сымдардың жұмысқа жарамдылығын меггер немесе 26 В жоғары кернеуден қоректенетін шаммен тексеру.
  • 2. Автокөлікке аккумуляторларды орнату және оларды қосу кезінде полярлықты («+» схемаға, «-» - «жерге») қатаң сақтау қажет.
  • 3. Қозғалтқышты өшіріп, аккумуляторларды ажырату кезінде жетекші белдіктің керілуін, сымдарды генератор қондырғысына қосу сенімділігін тексеріңіз.
  • 4. Көлікті жуу кезінде генератор қондырғысына судың тікелей түсуіне жол бермеңіз.

Схема включения генераторной установки Г273В1

G273V1 генератор жинағын көлік құралының борттық желісіне қосу схемасы (1-сурет)

Барлық генераторлық қондырғылар өздігінен қозғалатын синхронды генераторлардан, түзеткіш қондырғылардан және кернеу реттегіштерден тұрады.

G273V1 генераторының қоздыру орамасы (0 В) кернеуі 14 В болатын статор орамасының нөлдік нүктесінен қоректенеді.

Қоздыруды жақсарту үшін ОБ тізбегіне беріліс кедергісі енгізілген. ОБ генераторлары 1312.3771; 3112.3771; 6582.3701 қосымша 28 В диодтармен қоректенеді.

Қосымша диодтары бар генераторларда аккумулятордың зарядын реттейтін шам бар, ол генератор жинағының денсаулығы мен жұмысын көрсетеді.

Стартер мен аспап қосқышы қосылған кезде шам жұмыс істейтін ГУ-мен жанады.

Қозғалтқышты іске қосып, генераторды қоздырғаннан кейін шам сөнеді.

Схема включения генераторной установки 6582.3701

6582.3701 генератор жиынтығын қосу схемасы (2-сурет)

Суық қозғалтқышты іске қосуды жеңілдету үшін электрлік алау құрылғысымен (EFD) жабдықталған көліктерде генератор блокталады (кернеу реттегішінің қуаты өшіріледі).

Бұл EFU ұшқындарын өшірмеу үшін қажет, өйткені генератор қоздырылғаннан кейін көліктің борттық желісіндегі кернеу кемінде 28 В болады, ал EFU жүйесі 24 В кернеуге арналған.

Схема включения генераторной установки 1312.3771; 3112.3771

1312.3771 генератор жинағын қосу схемасы; 3112.3771 (3-сурет)

Барлық генераторлық қондырғыларда тахометрді қосу үшін фазалық шығыс бар.

G273V 1 және 6582.3701 генераторларының кернеу реттегіштері маусымдық реттеуге ие.

0˚ және одан жоғары сыртқы температурада маусымдық реттеу қосқышы (PR) «Жаз» (L) күйінде болуы керек, маусымдық реттеу бұрандасы тоқтағанша бұрылады.

Сыртқы температура 0 °C төмен болғанда, іске қосу жұмыстары «Қысқы» күйде болуы керек - бұранда мүмкіндігінше бұрандалы.

1312.3771 және 3112.3771 генераторының кернеу реттегіштерінде маусымдық реттеу жоқ, бірақ температуралық компенсация бар.

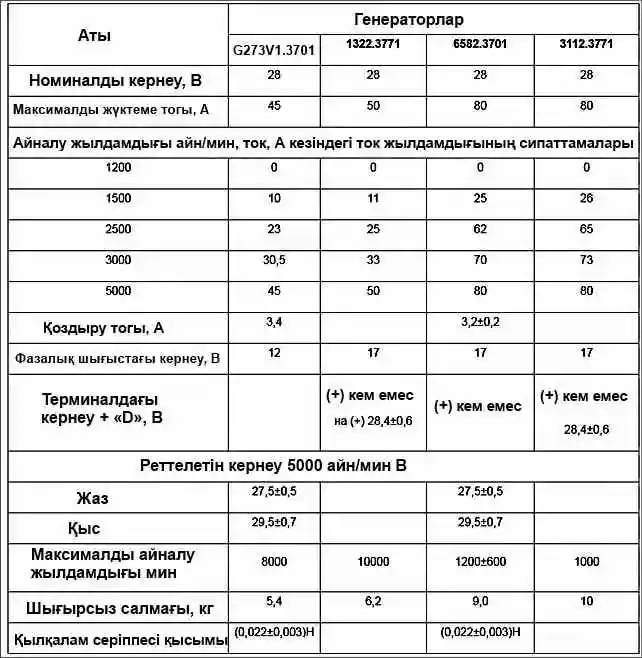

Генераторлық жинақтардың техникалық сипаттамалары

Наименование

генераторы

Г273В1.3701

1322.3771

6582.3701

3112.3771

Номинальное

напряжение, В

28

28

28

28

Максимальный

ток нагрузки, А

45

50

80

80

Токоскоростные характеристики при частоте вращения об/мин, ток, А

1200

0

0

0

0

1500

10

11

25

26

2500

23

25

62

65

3000

30,5

33

70

73

5000

45

50

80

80

Ток возбуждения, А

3,4



3,2±0,2



Напряжение

на выводе фазы, В

12

17

17

17

Напряжение

на клемме + «D», В



Не менее

чем

на (+)

28,4±0,6

Не менее

чем на (+)

Не менее

чем на (+)

28,4±0,6

Регулируемое напряжение при частоте вращения 5000 об/мин, В

Лето

27,5±0,5



27,5±0,5



Зима

29,5±0,7



29,5±0,7



Максимальная частота

вращения об/мин

8000

10000

1200±600

1000

Масса без шкива, кг

5,4

6,2

9,0

10

Давление

щеточных пружин

(0,022

±0,003)Н



(0,022

±0,003)Н
