Por lo general, el ajuste del cable del acelerador se ajusta al cambiar el cable del acelerador o al reparar el motor

Comprobación y ajuste del cable del acelerador en ZMZ-40522, ZMZ-406

Desconecta el terminal negativo de la batería.

Cómo ajustar la válvula de mariposa del automóvil GAZ-2705

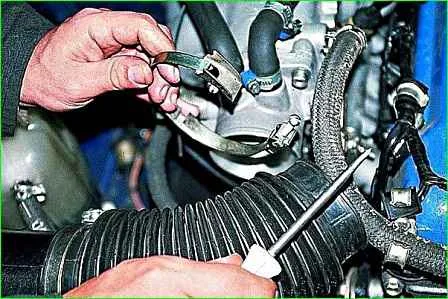

Utilice un destornillador para aflojar el tornillo, retire la abrazadera y el conducto de aire de goma del cuerpo del acelerador.

Cómo ajustar la válvula de mariposa del automóvil GAZ-2705

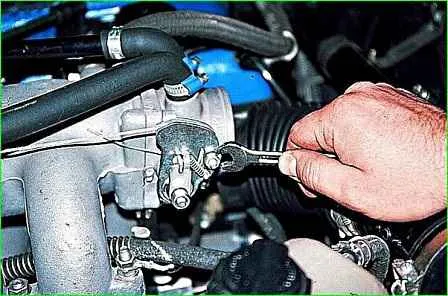

Con una llave de 10 mm, afloje la tuerca de bloqueo del cable en el sector.

Cómo ajustar la válvula de mariposa del automóvil GAZ-2705

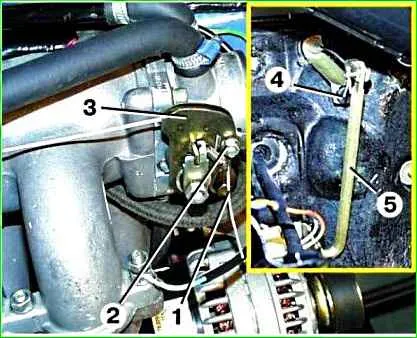

Desde el sector 3 de la mariposa de mariposa, sacar el cable 1 hasta el tope.

La palanca superior 5 del pedal del acelerador debe descansar contra el tope 4 del soporte.

Apretar la tuerca 2 que fija el cable al sector.

Cómo ajustar la válvula de mariposa del automóvil GAZ-2705

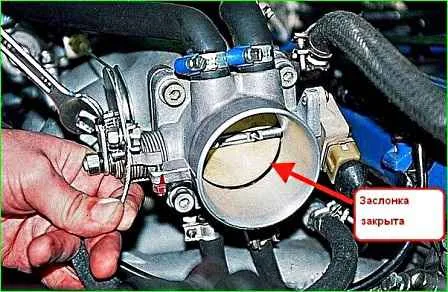

En este caso, la válvula de mariposa debe estar completamente cerrada.

Cómo ajustar la válvula de mariposa del automóvil GAZ-2705

Afloje el apriete de la tuerca “A” y mueva el limitador “B” de la palanca del pedal hasta que se detenga en el soporte del pedal, Apriete la tuerca “A”.

Cómo ajustar la válvula de mariposa del automóvil GAZ-2705

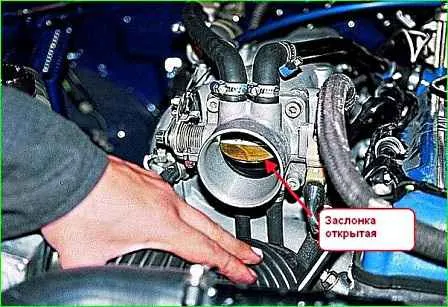

Si pisamos a fondo el pedal del acelerador, el acelerador debe estar completamente abierto, y la palanca del pedal inferior debe descansar contra la alfombra

Puedes corregir la posición del cable moviendo la punta 1 de la carcasa en el soporte, aflojando el apriete de las tuercas 2.

Después del ajuste, apriete la tuerca 2.

Si es necesario, repita el ajuste. Después de completar el ajuste, reemplace el conducto de aire.

Comprobación y ajuste del cable del acelerador en ZMZ-4025, ZMZ-4026, ZMZ-4061, ZMZ-4063

Presione el pedal del acelerador hasta el fondo de la alfombra y manténgalo o fíjelo en esta posición insertando un bloque de madera adecuado.

Cómo ajustar la válvula de mariposa del automóvil GAZ-2705

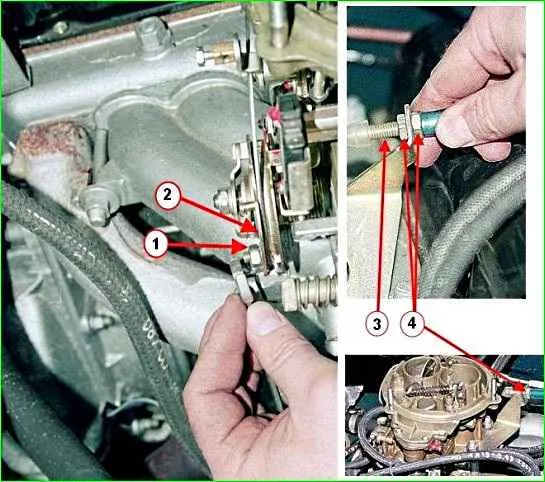

Desatornille la tuerca 1 dos o tres vueltas y gire el sector 2 del accionamiento de la válvula de mariposa hasta el fondo para que las válvulas queden completamente abiertas.

Tense el cable y apriete la tuerca 1.

Suelta el pedal del acelerador.

Las válvulas de mariposa deben cerrar completamente, el sector debe llegar al tope.

Si esto no sucede, ajuste la posición del sector 2 moviendo la punta 3 usando las tuercas 4.

Apriete las tuercas.

Cómo ajustar la válvula de mariposa del automóvil GAZ-2705

Afloje el apriete de la tuerca “A” y mueva el limitador “B” de la palanca del pedal hasta que se detenga contra el soporte del pedal. Apriete la tuerca “A”.

Comprueba que el ajuste es correcto.

Presione el pedal del acelerador hasta el fondo, mientras las válvulas del acelerador deben abrirse completamente y el sector del acelerador debe llegar al tope.

Suelta el pedal: los amortiguadores deberían cerrarse completamente y el sector debería llegar al tope.
