Якщо при справному натягувачі та його черевику, а також при незношених зірочках приводу не вдається відновити натяг ланцюга, значить ланцюг надмірно витягнувся і його необхідно замінити
Одночасно потрібно замінити зношені зірочки приводу ГРМ та масляного насоса
Ви повинні: ключі «на 10», «на 13», «на 17», спеціальний ключ для гайки кріплення шківа колінчастого валу, викрутка, монтажна лопатка, молоток, борідок.
Зніміть кришку головки блоку циліндрів (див. «Заміна прокладки кришки голівки Нива Шевролет»).
Знімаємо шків приводу допоміжних агрегатів
Знімаємо зірочку з ланцюгом з розподільчого валу
Знімаємо ланцюг із зірочки
Операції показані на знятому двигуні

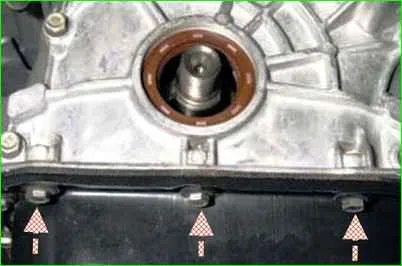

Відвертаємо три болта кріплення піддону картера до кришки приводу ГРМ.

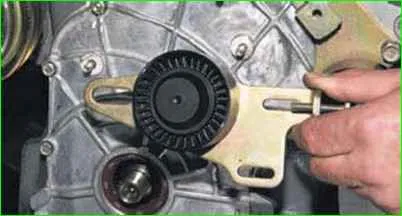

Відвернувши три гайки кріплення кронштейна натяжного ролика, знімаємо кронштейн у зборі з роликом.

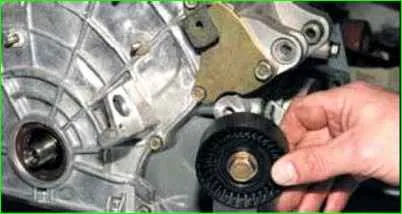

Відвертаємо болт кріплення опорного ролика, знімаємо ролик.

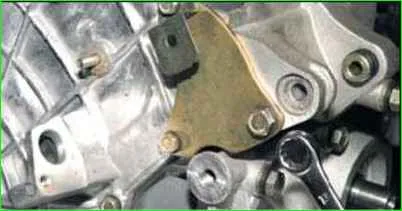

Ключом на 13 відвертаємо болт кріплення пластини до кронштейна генератора.

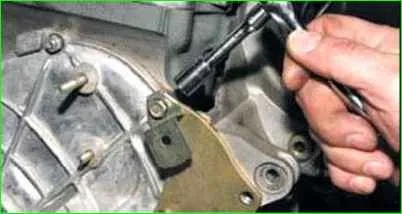

Головкою на 10 відвертаємо верхній болт кріплення пластини
Знімаємо кронштейн тримача проводів датчика положення колінчастого валу

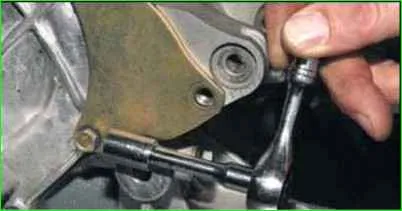

За допомогою головки на 10 відвертаємо нижній болт кріплення пластини.

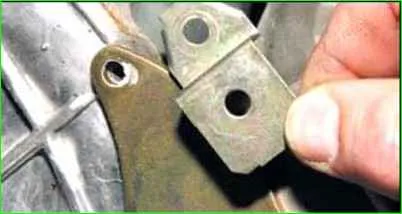

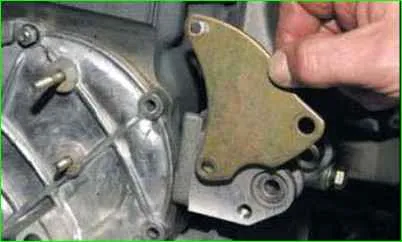

Знімаємо пластину.

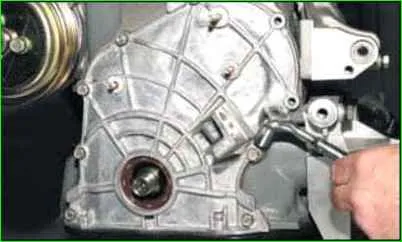

Головкою на 10 відкручуємо п'ять болтів та дві гайки кріплення кришки приводу ГРМ до блоку циліндрів

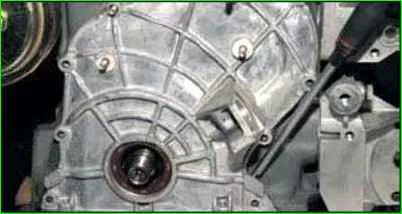

Шлицевою викруткою підтягуємо за припливи кришки.

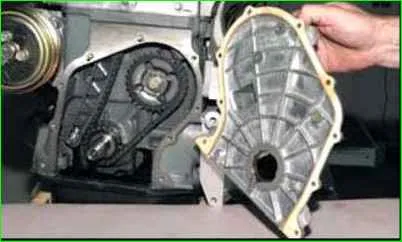

Знімаємо передню кришку ГРМ.
Спалювання кришки ущільнене картонною прокладкою

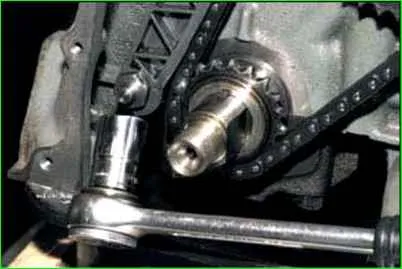

За допомогою головки на 17 відвертаємо вісь черевика натягувача ланцюга.

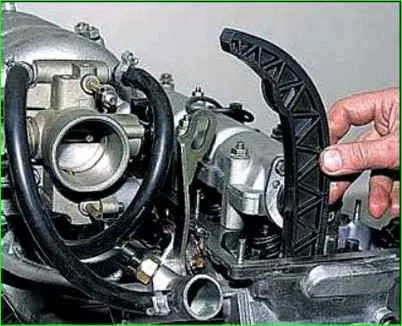

Виймаємо черевик натягувача.

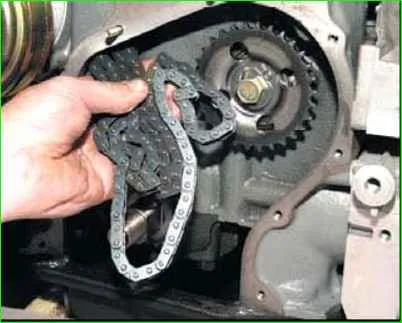

Знімаємо ланцюг із зірочок колінчастого валу та валика приводу масляного насоса та виймаємо ланцюг

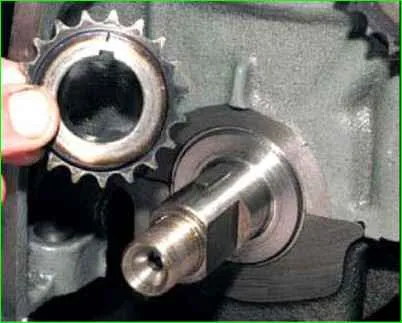

Знімаємо зірочку з носка колінчастого валу

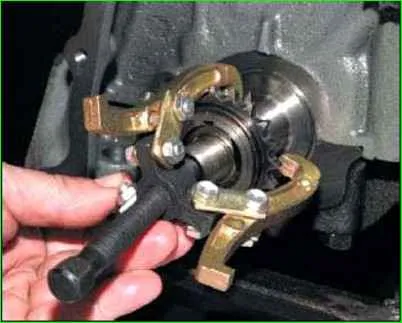

Якщо зірочка сидить туго, спресовуємо її за допомогою тризахватного знімача

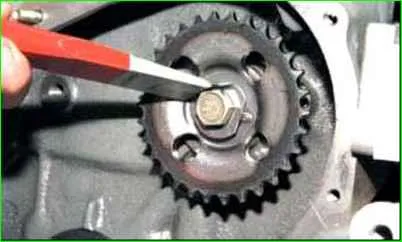

За допомогою зубила або викрутки відгинаємо край стопорної пластини з головки болта кріплення зірочки валика приводу масляного насоса.

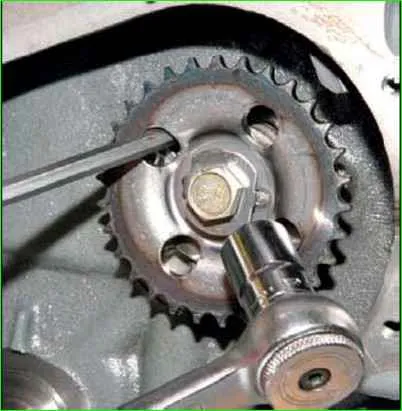

Головкою на 17 відкручуємо болт кріплення зірочки.
Щоб зірочка не прокручувалась, утримуємо її викруткою через отвір у зірочці, спираючись на головку болта кріплення завзятого фланця валика.

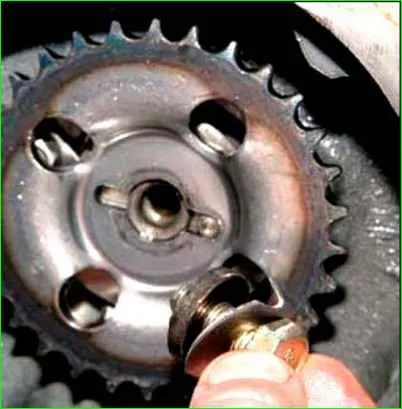

Виймаємо болт із шайбами

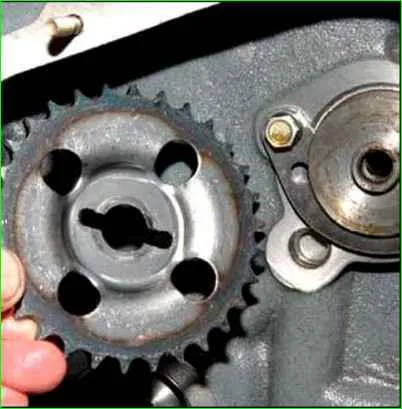

Знімаємо зірочку валика приводу масляного насоса.

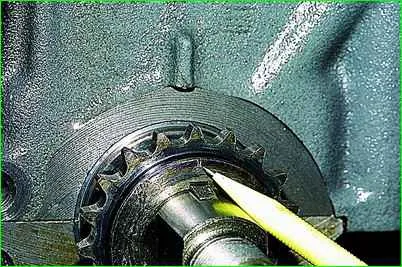

Зірочка на валику фіксується штифтом
Встановлюємо деталі у зворотній послідовності.

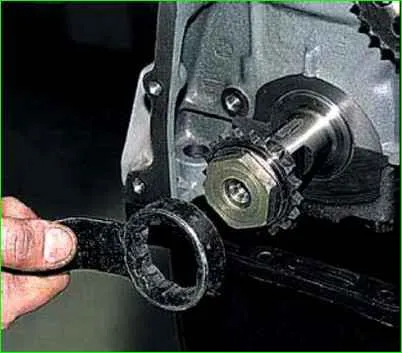

У разі тугої посадки зірочки на валу, напресовуємо її на вал, загортаючи гайку кріплення шківа.

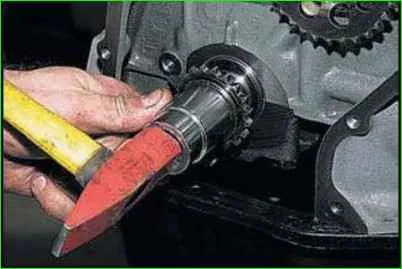

Відвернувши гайку, допресовуємо зірочку за допомогою відповідної голівки.

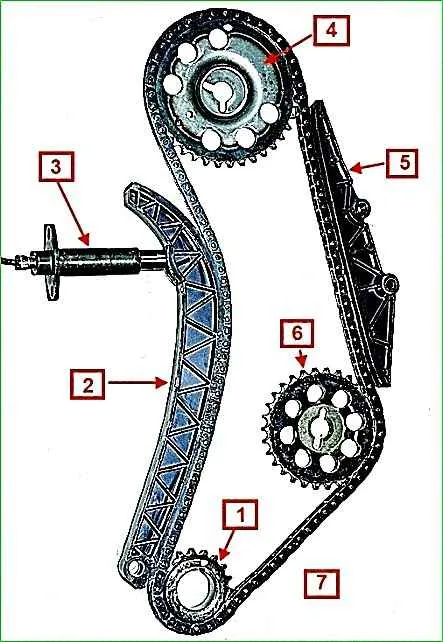

Під час встановлення ланцюга необхідно забезпечити натягнення його лівої гілки.
Не допускається провисання ланцюга між зірочками колінчастого валу, валика приводу масляного насоса та розподільчого валу.
Встановивши ланцюг і гідравлічний натягувач, повертаємо колінчастий вал за годинниковою стрілкою на два обороти та перевіряємо збіг установчих міток.
Переконайтеся в одночасному збігу міток на зірочках з мітками на двигуні (див. «Встановлення валів за мітками Нива Шевролет»).
Якщо позначки не співпадають, повторіть встановлення ланцюга.
Якщо мітки збігаються, увімкніть передачу, затягніть болт зірочки розподільчого валу та законтріть його.
Встановіть зняті деталі в порядку, зворотному зняття.
