Зняття маховика
Відкрутити болт кріплення датчика частоти обертання двигуна (310204).
Зняти датчик частоти обертання двигуна (650.1130544).

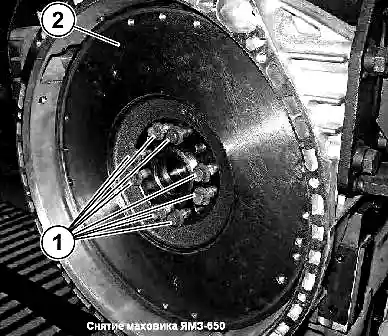

Відкрутити болти (1) (650.1005127).
Зняти маховик (2) (650.1005118) (див. мал. 1).
Зняти штифт (313434).
Розбір маховика
Зняти стопорне кільце.
Спресувати підшипник.
Якщо необхідно зняти вінець, слід відкрутити гвинти кріплення зубчастого вінця та спресувати його за допомогою болтів М10 (див. мал. 2)
Складання маховика
- 1. Нагріти зубчастий вінець маховика до 200С.
- 2. У разі використання паяльного пальника розігріти сталеву пластину так, щоб тепло рівномірно розподілилося.
- 3. Перевірити температуру в 3 точках (А) (див. мал. 3).
- 4. Встановити вінець, дотримуючись напряму.
- 5. Дати охолонути.
Встановлення маховика
Встановити напрямний штифт у колінчастий вал насічками в тіло.
Встановити маховик.
Наживити болти та затягнути рекомендованим моментом у порядку, вказаному на Рис. 4:
- - забезпечити першу затяжку на 60±6 Нм;
- - дотягнути на кут 120 ± 6.
Запресувати підшипник на місце.
Встановити стопорне кільце.
Повторне використання болтів.
Ці болти можна повторно використовувати лише один раз. При кожному повторному використанні кернер наносити мітку на болт. Якщо болт вже має наклейку, його необхідно змінювати.
При повторному використанні цих болтів необхідно застосовувати герметик “Локтайт 542” на витках різьблення. Нові болти не вимагають мастила, оскільки вони вже змащені
