Система електрообладнання автомобілів КамАЗ однопровідна з номінальною напругою 24 В. З масою автомобіля з'єднані негативні полюси джерел струму та споживачів струму

Негативне виведення акумуляторних батарей приєднано до маси автомобіля через вимикач, тому всі споживачі електроенергії працюють лише при з'єднанні батарей з масою.

Для надійності контакту між кабіною та рамою, рамою та двигуном використані додаткові дроти маси.

У загальній схемі електроустаткування можна виділити групи приладів, що утворюють самостійні системи, найважливішими з яких є система електроживлення, що включає:

  • -  акумуляторні батареї та генераторну установку з регулятором напруги;
  • - система пуску двигуна, що складається зі стартера, акумуляторних батарей та засобів полегшення пуску;
  • - система контрольно-вимірювальних приладів, в яку входять спідометр, тахометр, прилади для вимірювання температури, тиску, рівня палива та сили струму, а також системи зовнішнього та внутрішнього освітлення, світлової сигналізації, опалення, звукової сигналізації та склоочищення.

Деякі прилади не можуть бути чітко класифіковані за системами та їх можна віднести до додаткового обладнання.

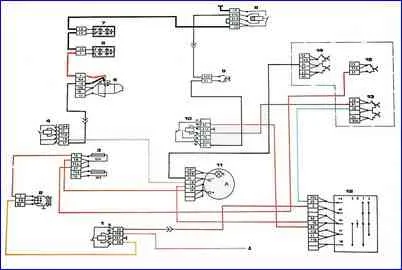

Схема системи електропостачання: 1 – реле включення обмотки збудження генератора; 2 – генератор; 3 – блок запобіжників; 4 – реле стартера; 5 – стартер; 6, 7 – акумуляторні батареї; 7 – вимикач «маси»; 9 – кнопка дистанційного вимкнення «маси» акумуляторних батарей; 10 – реле електродвигунів обігрівача; 11 – амперметр; 12 – вимикач приладів та стартера; 13, 14 – запобіжники (7,5 А); 15 – запобіжники (10 А); А – до термореле електрофакельного пристрою

Вимикачі, перемикачі, реле, запобіжники, сполучні панелі та штекерні з'єднання відносяться до групи комутаційної апаратури та входять до всіх систем.

На електричних схемах поруч із цифровим позначенням проводів літерами вказано їх колір: Б — білий, Г — блакитний, Ж — жовтий, 3 — зелений, К — червоний, КЧ — коричневий, О — помаранчевий, Р — рожевий, С — сірий, Ф - фіолетовий. Ч - чорний.

 Джерелами електроенергії є дві акумуляторні батареї 6 , з'єднані послідовно, і генераторна установка 2, підключена паралельно акумуляторним батареям.

Негативне виведення акумуляторних батарей приєднано до маси автомобіля через вимикач 7 маси з дистанційним керуванням.

Ланцюг заряду акумуляторних батарей від генераторної установки захищений плавким запобіжником 3 на 60 А.

У схему введено реле 1, через яке до джерела живлення підключена обмотка збудження генераторної установки.

При пуску двигуна за допомогою електрофакельного пристрою напруга подається на котушку реле 1, яке розмикає всі вільно замкнуті контакти і блокую генераторну установку на період роботи електрофакельного пристрою.

Крім того, у схемі передбачено блокування вимкнення маси акумуляторних батарей при працюючому генераторі, тому що в іншому випадку при відключенні акумуляторних батарей можлива відмова генераторної установки.

Для цього кнопка 8 дистанційного включення маси підключена до джерела живлення через нормально замкнуті  контакти  реле електродвигунів обігрівача.

При знаходженні ключа вимикача 13 приладів і стартера в положенні «0» живлення кнопки 8 здійснюється по ланцюгу: «+» акумуляторних батарей - клеми стартера 5 - реле 4 стартера - амперметр 10 - вимикач 13 приладів і стартера - реле 9 електродвигунів — кнопка 8 — обмотка вимикача маси 7 — « —» акумуляторних батарей.

При натисканні кнопки 8 вимикач 7 спрацьовує та з'єднує або роз'єднує «—» акумуляторних батарей з масою автомобіля.

При повороті ключа вимикача приладів і стартера в положення «1» або «2» напруга подається на котушку реле 9, що розмикає свої нормально замкнуті контакти та розриває ланцюг живлення кнопки дистанційного вимкнення маси.

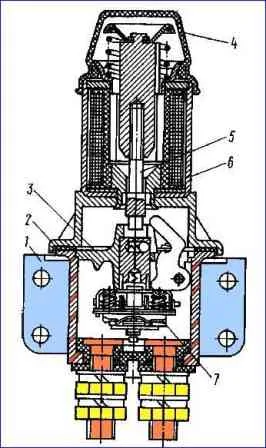

Вимикач струму типу ВК-860-В: 1 - корпус; 2 - ущільнювальна прокладка; 3 – плита опорна; 4 - пристрій ручного включення із захисним чохлом; 5 – шток; 6 – електромагніт; 7 - система контактна

Вимикач маси ВК 860-В встановлений на передньому кронштейні ящика акумуляторних батарей і складається з електромагніту, корпусу з контактною частиною та пристрої ручного включення із захисним чохлом (рис. 2).

Відключення акумуляторів кнопкою 8 можливе лише при переведенні ключа вимикача приладів і стартера в положення «О», тобто коли генераторна установка відключена від системи електроустаткування.
