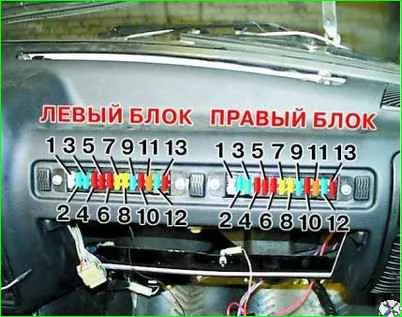

Більшість електричних кіл захищені плавкими запобіжниками, розташованими у двох блоках на панелі приладів
На корпусах блоків стоять номери запобіжників
Номери запобіжників, прилади ланцюгів, що захищаються, а також сила струму наведені в таблиці.

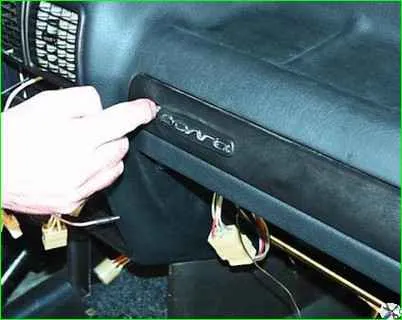

Для доступу до запобіжників зрушити вправо декоративну накладку з написом: «Волга», розташовану на кришці блоків палець в отвір і, потягнувши кришку блоків запобіжників на себе, зняти її.
Якщо кришка знімається туго, можна підчепити її викруткою.
Для виймання запобіжників із блоку рекомендується використовувати пінцет, що додається до комплекту запасних запобіжників.
Штекерні колодки блоків запобіжників, корпуси запобіжників мають колір, що відповідає силі струму.
Щоб зняти блоки, необхідно відвернути по два гвинти кріплення обох блоків.

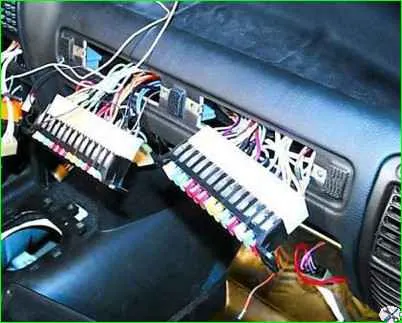

Витягнути блоки запобіжників на себе з панелі так, щоб вийшли з панелі.
Промаркувати штекерні колодки, від'єднати та проштовхнути їх назад в отвір панелі приладів.

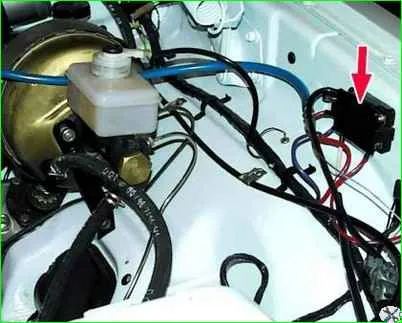

На лівому бризковику під капотом встановлено додатковий блок із двох плавких запобіжників:
- - запобіжник на 30 А захищає ланцюг електровентилятора охолодження двигуна;
- - запобіжник на 60 А захищає всі ланцюги, крім ланцюга стартера.
Для заміни запобіжників зняти кришку блоку та, відкрутивши два гвинти кріплення запобіжника, замінити його.
Перш ніж встановити новий запобіжник замість того, що перегорів, з'ясуйте та усуньте причину перегорання.
Не використовуйте запобіжники збільшеного “номіналу” або саморобні – це може призвести до перегорання доріжок друкованої плати, а можливо і до пожежі.
№ Запобіжника - Прилади ланцюга, що захищається - Сила струму, А
Лівий блок
- 1 – Резерв - 25
- 2 - Права фара (Далекий світ) - 15
- 3 - Ліва фара (Далекий світ), контрольна лампа включення далекого світла фар - 15
- 4 - Права фара (ближнє світло), електрокоректор - 10
- 5 - Ліва фара (Ближнє світло) - 10
- 6 - Реле електровентилятора (двигун ЗМЗ-4062), реле обігріву сидінь, реле контрольної лампи гальма стоянки, жиклери омивачів скла - 10
- 7 – Резерв - 20
- 8 - Прикурювач, звукові сигнали, реле звукових сигналів - 20
- 9 - Задні протитуманні ліхтарі - 15
- 10 – Радіоприймач - 10
- 11 - Блок системи керування двигуном - 5
- 12 - Лампа освітлення речового ящика, плафон освітлення салону, підкапотна лампа - 15
- 13 - Склоочисник, реле омивачів фар - 10
Правий блок
- 1 - Передні протитуманні фари, задні протитуманні фари - 25
- 2 - Опалювач, обігрів заднього скла, реле обігріву заднього скла, додатковий обігрівач - 15
- 3 - Ліхтарі заднього ходу, прилади, датчик спідометра - 15
- 4 - Лампа стоп сигналу, розетка переносної лампи - 10
- 5 - Контрольна лампа аварійної сигналізації - 10
- 6 - Ліва фара (габаритне світло), реле протитуманних фар, контрольна лампа габаритних вогнів - 10
- 7 - Обігрів заднього скла, плафони, фара – шукач - 20
- 8 – Резерв - 20
- 9 - Електричний бензонасос (Двигун ЗМЗ-4062) - 15
- 10 - Блок системи керування двигуном (двигун ЗМЗ-4062) або блок ЕПХХ (двигуни ЗМЗ-402, ЗМЗ-4021) - 10
- 11 - Покажчики повороту, бічні повторювачі, переривник, контрольна лампа покажчиків повороту - 5
- 12 - Обігрів сидінь - 15
- 13 - Права фара (габаритне світло), реле очищувача фар, лампа освітлення номерного знака, лампи освітлення приладів, лампа освітлення прикурювача, ліхтар медичного знака. - 10
