Заміна маслознімних ковпачків клапанів ЗМЗ-406, ЗМЗ-40522, ЗМЗ-40524

Зовнішньою ознакою зношування олійних ковпачків є короткочасна поява блакитного диму з вихлопної труби після пуску двигуна, а також при гальмуванні двигуном після тривалого руху під навантаженням. При цьому постійного димлення зазвичай не спостерігається

Непрямі ознаки — збільшена витрата масла за відсутності зовнішніх теч і замаслені електроди свічок запалювання.

Для заміни маслознімних ковпачків необхідно зняти з двигуна головку блоку циліндрів.

Вам знадобляться: ті ж інструменти, що і при заміні прокладки головки блоку, а також пасатижі, пристосування для стиснення пружин клапанів, круглогубці або пінцет для вилучення сухарів клапанів, оправлення для напресовування ковпачків маслом, молоток.

Зніміть головку блоку циліндрів Прокладка головки циліндрів ЗМЗ 405 ГАЗ-2705

Заміна ковпачків клапанів ЗМЗ-406, ЗМЗ-405Заміна маслознімних ковпачків клапанів ЗМЗ-406, ЗМЗ-405

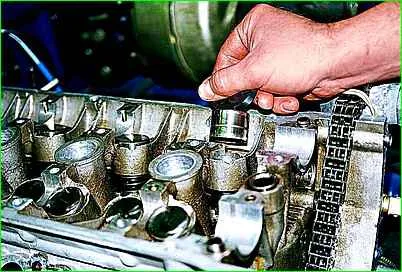

Вийміть гідроштовхач.

Зручно витягувати гідроштовхач за допомогою сильного магніту або присоски.

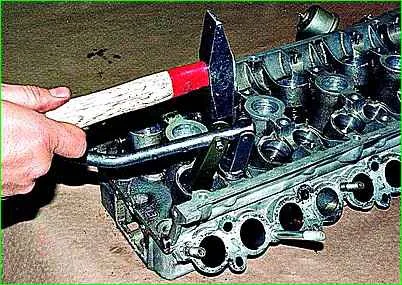

Стисніть пружини клапана пристосуванням, підклавши зі зворотного боку головки відповідний упор під тарілку клапана, і вийміть сухарі з тарілки пружин.

Щоб тарілка пружин легше зійшла з сухарів, можна завдати легкого удару молотком по впертій сошці розсухарувача.

Заміна ковпачків клапанів ЗМЗ-406, ЗМЗ-405Заміна маслознімних ковпачків клапанів ЗМЗ-406, ЗМЗ-405

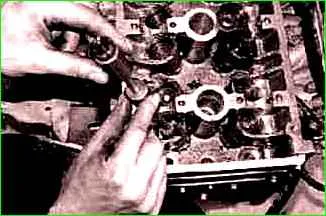

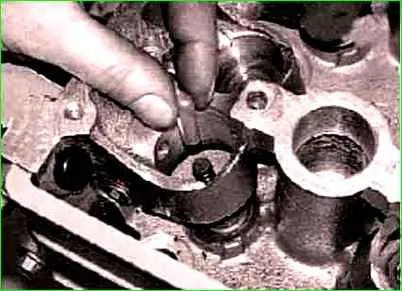

Зніміть пристрій та вийміть тарілку пружин

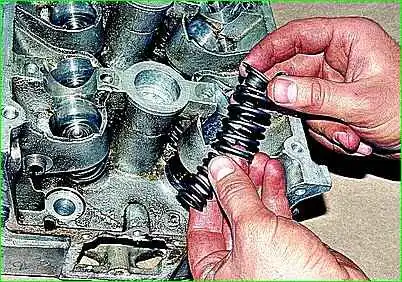

Зніміть пружини.

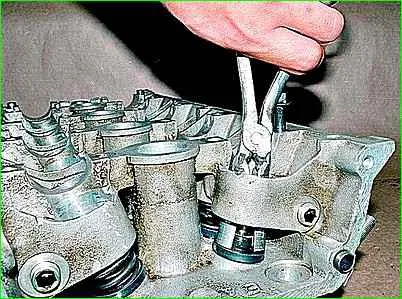

За допомогою спеціальних щипців виймаємо маслознімний ковпачок

Заміна ковпачків клапанів ЗМЗ-406, ЗМЗ-405

Можна видалити за допомогою інерційної зйомки

Заміна ковпачків клапанів ЗМЗ-406, ЗМЗ-405

Так виглядає інерційний знімач олійних ковпачків. У знімника на іншому кінці є оправка для напресовування ковпачків.

Не знімайте ковпачок, працюючи пасатижами або підтягуючи його з двох боків викрутками.

Втулка, на яку надягає ковпачок, виготовлена ​​з металокераміки, і її край легко відколюється.

Заміна ковпачків клапанів ЗМЗ-406, ЗМЗ-405

Вдягніть на стрижень клапана оправку з комплекту олійних ковпачків, що оберігає робочу кромку ковпачка від пошкодження кромками проточок на стрижні клапана під сухарі

Змастіть внутрішню поверхню нового олійного ковпачка моторним маслом і просуньте ковпачок по стрижню клапана до направляючої втулки.

Встановіть оправу для запресування ковпачка. Легкими ударами бойка по оправці запресуйте ковпачок до упору.

Вийміть запобіжну оправку, встановіть пружини та сухарі клапанів у порядку, зворотному зняття.

Після встановлення сухарів та зняття пристосування для стиснення клапанних пружин нанесіть кілька несильних ударів молотком по торцю стрижня клапана, щоб сухарі гарантовано зафіксувалися у проточці стрижня.

Якщо встановлені з перекосом сухарі залишаться незафіксованими, при пуску двигуна «розсухарений» клапан провалиться в циліндр, що призведе до серйозної аварії двигуна.

Встановіть гідроштовхач.

Перед встановленням гідроштовхача опустіть його в ємність з моторним маслом і натисніть кілька разів на гільзу гідроштовхача до припинення виходу бульбашок повітря. Гідроштовхач має стати жорстким.

Аналогічно замініть маслознімні ковпачки інших клапанів.

Встановіть на двигун головку блоку циліндрів і всі зняті вузли та деталі.
