Тормозний циліндр знімаємо для заміни, а також для заміни ремонтного комплекту циліндра

Дефектний циліндр легко виявити за наявності потоку з-під гальмівного барабана гальмівної рідини

Знімаємо барабан та гальмівні колодки (дивимося статтю – «Як замінити задні колодки ГАЗ-2705»).

Зливаємо гальмівну рідину з контуру задніх коліс (дивимося статтю – «Заміна гальмівної рідини та прокачування гальмівної системи автомобіля Газель»).

Як замінити гальмівний циліндр задніх коліс автомобіля ГАЗ-2705

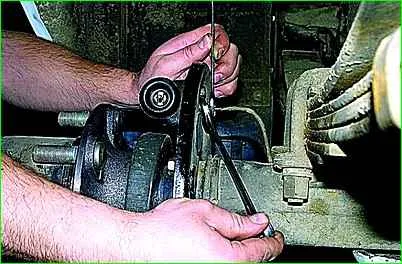

Притримуючи перехідник гальмівного циліндра ключем «на 17», ключем «на 12» відвертаємо штуцер гальмівної трубки*.

Як замінити гальмівний циліндр задніх коліс автомобіля ГАЗ-2705

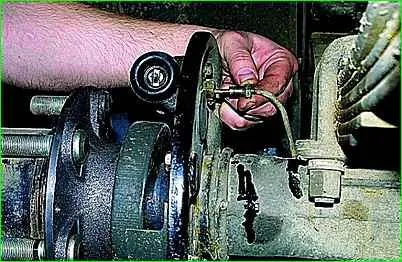

Від'єднуємо трубопровід.

Як замінити гальмівний циліндр задніх коліс автомобіля ГАЗ-2705

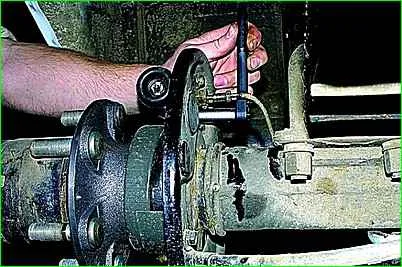

Головкою «на 12» відвертаємо два болти кріплення циліндра до щита

Як замінити гальмівний циліндр задніх коліс автомобіля ГАЗ-2705

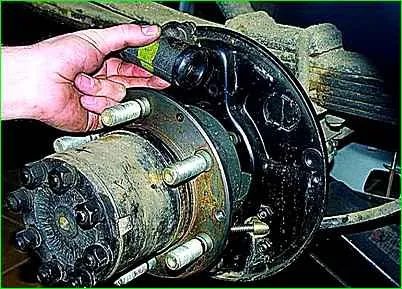

Знімаємо гальмівний циліндр

Як замінити гальмівний циліндр задніх коліс автомобіля ГАЗ-2705

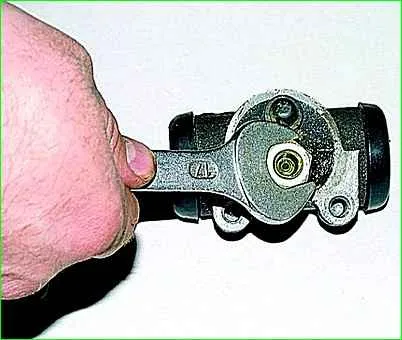

Ключом «на 17» відвертаємо перехідник

Як замінити гальмівний циліндр задніх коліс автомобіля ГАЗ-2705

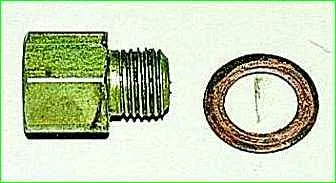

Між перехідником та циліндром встановлена мідна ущільнювальна шайба

*Якщо трубка сильно затягнута, то потрібно відвернути головкою на 12 кріплення циліндра до щита.

Потягнути за циліндр, щоб трубка вийшла через отвір у щиті.

Тримаючи ключем накидну гайку трубки, повертаємо гальмівний циліндр проти годинникової стрілки і відвертаємо трубку.

Таким чином, можна врятувати трубку від поломки.

Після виконання цієї операції потрібно розробити накидну гайку трубки, перед цим змочивши гальмівною рідиною накидну гайку.

Встановлюємо новий циліндр у зворотній послідовності, замінивши мідну шайбу.

Встановивши колодки та барабан, прокачуємо задній контур.
