Су сорғысын жөндеу
Су сорғысын алу және бөлшектеу үшін:
- - қозғалтқыштан салқындатқышты төгу;
- - су сорғысының жетек белдіктерін алыңыз;
- - су сорғысын бекітетін үш болтты бұрап алыңыз;
- - су сорғысын су құбырларынан алыңыз.
Су сорғысы: 1 - шкив бекітетін болт; 2 - кілт; 3 - шығыр; 4 - шаң дефлекторы; 5 - ұстағыш сақина; 6 - подшипник; 7 - майлаушы; 8 - су сорғысының манжетасы 9 - майлы тығыздағыш; 10 - тартқыш сақина; 11 - тығыздағыш сақина ұстағышы; 12 - тығыздағыш сақина; 13 - су сорғышының корпусы; 14 - су сорғышының дөңгелегі; 15 - су сорғысының білігі; 16 - құлыпты шайба; 17 - қақпақ гайка
Сорғыны келесі ретпен бөлшектеңіз:
- - бекіткіш шайбаны 16 артқа бүгіңіз (Су сорғысы суретін қараңыз) және білікті шкивпен бұрылмай тұрып, қақпақ гайкасын 17 бұрап алыңыз;
- - 14 дөңгелекті тартқышпен алып тастаңыз;
- - нығыздаушы резеңке сақинаны 12 жағасы және итергіш сақинасы 10 алып тастаңыз;
- - май тығыздағышын 9 алып тастаңыз;
- - 1 болтты бұрап алыңыз, шайбаны алыңыз;
- - 3 шкивті тартқышпен алып тастаңыз;
- - кілтті және шаң дефлекторын 4 алыңыз;
- - бекіту сақинасын 5 алып тастаңыз;
- - мойынтіректері бар білікті 15 алып тастаңыз;
- - 8 манжетті шешіңіз.
Құрастыру кезінде механикалық тығыздағыштың үйкеліс беттерінің арасына бөгде бөлшектердің кіруіне жол бермеңіз.
Жинаудан кейін сорғы білігінің айналу жеңілдігін тексеріңіз (кептелуге жол берілмейді).
Су радиаторын жөндеу кезінде радиатор ақауларына резервуарлар мен түтіктердің зақымдалуы, бөлшектердің дәнекерленуі, сонымен қатар сыртындағы ластану және түтіктердегі қақтардың айтарлықтай шөгінділері жатады.
Лас радиатордың өзегін сыртынан ауа ағынына қарама-қарсы бағытта жуыңыз.
Түтіктердің саңылауларын тығындармен жауып, олардың біріне 78,51 кПа (0,8 кгс/см 2 қысымымен сығылған ауа беру арқылы радиатордың ағып кетуін тексеріңіз, бұл кезде радиаторды толтыру керек. салқындатқышпен.
Желдеткіш хабының бекіту гайкасының тарту моменті 137,3-196,2 Нм (14-20 кгс-м).
Бөлшектердің өлшемдері және рұқсат етілген тозу, мм
Су сорғысы
Номиналды/Қабылданатын
Су сорғысының корпусындағы тесіктің диаметрі:
- - 61.99-62.02 / 62.04 алдыңғы подшипник үшін
- - артқы подшипник үшін 51,99-52,02 / 52,04
- - майлы тығыздағыш үшін 36.45-36.474 / 36.474
Су сорғы білігінің журналының диаметрі:
- - алдыңғы подшипник үшін 25.002-25.017 / 25
- - артқы подшипник үшін 20.002-20.017 / 20
- - 15.64-15.675 / 15.64 дөңгелегі үшін
Білік мойынына арналған жұмыс дөңгелегіндегі тесік диаметрі 15,60-15,635 / 15,62
Білік мойынына арналған шкив саңылауының диаметрі 24,90-24,923 / 24,94
Желдеткіш жетекті сұйықтық муфтасы
Номиналды/Қабылданатын
Жеткі білігі:
- - мойынтірек журналының диаметрі 34,973-34,99 / 34,96
- - артқы подшипникке арналған тесік диаметрі 47.010-47.035 / 47.00
Қозғалмалы білік журналының диаметрі:
- алдыңғы подшипник үшін 24,993-25,007 / 24,986
- артқы подшипник үшін 20.002-20.017 / 19.995
Мойынтірек корпусындағы мойынтірек саңылауының диаметрі 71.970-72.0 / 72.015
Генератор жетек шкивінің білігі:
- - мойынтірек саңылауының диаметрі 61,970-62,0 / 62,015
- - мойынтірек журналының диаметрі 70,01-70,03 / 70
- - манжет үшін мойын диаметрі 99,930-100,0 / 99,3
Сұйықтық муфтасын алу және бөлшектеу үшін:
- - қозғалтқыштан майды төгу;
- - су сорғысының жетек белдіктерін және желдеткіш дөңгелегін, центрифугалық май сүзгісін, май табағын алыңыз;
- - алдыңғы қақпақты цилиндрлер блогына бекітетін болттарды бұрап алыңыз және блоктың алдыңғы қақпағы бар гидравликалық муфтаны алып тастаңыз;
- - желдеткіш хабының бекіту гайкасының бекіткіш шайбасының ілгектерін бүгіңіз, гайканы бұрап, күпшікті алыңыз:
Желдеткіш жетек сұйықтығының муфтасы: 1 - генератор жетекті шкив; 2 - желдеткіш хабы; 3 - жетекті білік манжетінің втулкасы; 4 - жетекті білік манжетасы; 5, 8 - шкив білігінің мойынтіректері; 6 - шығыр білігі; 7 - шкив білігінің манжетасы; 9 - май дефлекторы; 10 - жетекші дөңгелек; 11 - аша; 12 - мұнай беру құбыры; 13 - мойынтіректердің корпусы; 14 - жетекші дөңгелек; 15 - жетек білігінің мойынтірегі; 16 - гидравликалық муфтаның жетек білігі; 17 - корпусы бар жетек білігі; 18 - гидравликалық муфтаның жетекті білігі; 19 - жетекті біліктің артқы мойынтірегі; 20 - құрылғының алдыңғы қақпағы
- - шкив бекітетін болттарды бұрап алыңыз, 1-шығырды (желдеткіш жетегінің гидравликалық муфтасы суретін қараңыз) құрастыру ретінде 4 манжетпен және манжеттің 3 жеңімен алып тастаңыз;
- - мойынтіректерді бекіту сақинасын алыңыз;
- - мойынтірек корпусының бекіту бұрандаларын бұрап алыңыз, корпусты 13 мойынтірекпен бірге алып тастаңыз;
- - блоктың алдыңғы қақпағынан сұйықтық муфтасын алыңыз;
- - жетек білігінің жинағын қораппен жетек дөңгелегіне бекітетін болттарды бұрап алыңыз, жетек білігін 17 корпус жинағымен бірге алыңыз;
- - жетекті доңғалақпен бірге жетекті 18 алып тастаңыз.
Жинаудан кейін генератордың жетек шкиві, сондай-ақ жетекті білік шкив қозғалмай тұрып, кептеліссіз еркін айналуы керек.
Термостат қорабын алу және бөлшектеу үшін:

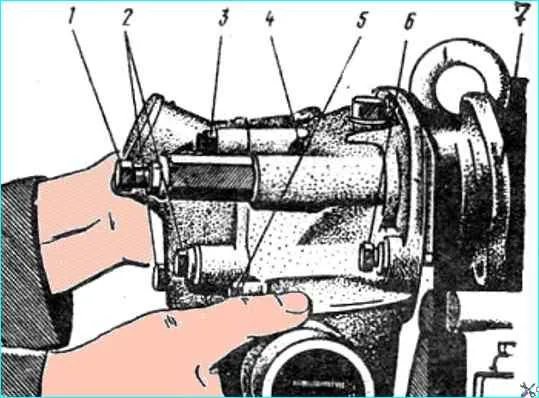

Термостат қорабын орнату: 1 - генератор жолағын бекіту болты; 2 - беріліс қорабының құбырын бекітуге арналған болттар; 3 - салалық құбыр; 4 - термостат қорабы; 5 - болт; 6 - термостат қорапшасын бекіту болты; 7 - қосылатын фланец
- - генератор жолағындағы 1 болтты бұрап алыңыз (Cурет. Термостат қорабын алу):
- - беріліс қорабының фланецін бекітетін екі болтты 5 бұрап алыңыз;
- - қорапты бекітетін үш болтты 6 бұрап, қорапты алыңыз;
- - құбырды бекітетін бес болтты 2 бұрап алыңыз, құбырды алыңыз 3. термостаттарды алыңыз және оларды тексеріңіз.

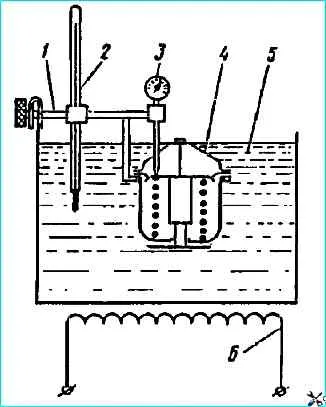

Термостаттарды тексеруге арналған орнату схемасы: 1 - кронштейн; 2 - термометр; 3 - көрсеткіш; 4 - термостат; 5 - сумен ванна; 6 - электр қыздырғыш
Термостаттарды тексеру үшін 5-клапанның ашылу температурасын және жүріс мәнін (Термостат суретін қараңыз) төмендегідей анықтаңыз:
- - термостатты қыздырылған су ваннасына (3 л) батырыңыз, оның деңгейі термостат фланецінен жоғары болуы керек (термостаттарды тексеру үшін орнату сызбасын қараңыз).
- - плюс 70 °C температураға жеткеннен кейін, араластыра отырып, суды үздіксіз 3°С/мин қарқындылықпен қыздырыңыз. Бөлу мәні 1°C аспайтын сынапты термометрді пайдаланыңыз;
- - термостат клапанының ашылуының басталуы үшін индикаторды тексеріңіз - бұл клапанның жүрісі 0,1 мм болатын температура.
Термостаттар 78-82°C температурада ашылып, 91-95°C температурада толық ашылуы керек. Термостат клапанының толық жүрісі кемінде 8,5 мм болуы керек.
Жұмыс кезінде ашуды бастау үшін рұқсат етілген температура 77-83 °C, толық ашу үшін - 90 - 96 °C, клапан қозғалысының жоғалуы 20% аспайды.
Гидравликалы ілінісу қосқышының жұмыс схемасы: 1 - тығыздағыш сақина; 2 - көктем; 3, 8 - шарлар; 4 - қақпақ; 5 - рычаг; 6 - сұйықтық қосқышының қосқыш корпусы; 7 - тығын; 9 - жылу күші сенсоры бар клапан
Егер желдеткішті қосу температурасы 86 - 90 °C диапазонында сақталмаса, сенсордан (Сұйықтықты қосу қосқышы-суретті қараңыз), корпус пен орындықтан тұратын жылу қуат клапанын ауыстырыңыз.
Сұйықтық қосқышын алып тастау және бөлшектеу үшін:
- - қосқышты жеткізу құбырының тармағына бекітетін болттарды бұрап алыңыз, ажыратқышты алыңыз;
- - ауыстырып-қосқышты корпуспен тіреуішпен бекітіңіз;
- - қақпақты алыңыз, ашаны, серіппе мен шарды алыңыз
- - жылу қуаты сенсоры бар клапан жинағын алыңыз.
Клапан мен аша кептеліссіз корпуста қозғалуы керек.
Корпустың түйісетін бетінде тереңдігі 0,05 мм-ден асатын сызаттарға жол бермеңіз; бетінің тегістігі 0,05 мм-ден аспауы керек.
Сенсор корпусының бетінде кавитацияның бұзылуы немесе зақымдалу аймақтары болмауы керек.
