Иінді білік ыстық штамптау арқылы жоғары көміртекті болаттан жасалған және шатун мен негізгі журналдардың жоғары жиілікті токтары арқылы азоттау немесе шыңдау арқылы нығайтылған.

Оның бес негізгі мойынтіректері мен төрт иінді түйреуіштері бар, олар бір-бірімен щектермен байланысқан

Біліктің иінді түйреуіштерінде тығындармен жабылған қуыстар бар.

Иінді білік: 1 - қуат алудың жартысы; 2 - иінді біліктің тұмсығын бекітетін шайба; 3 - алдыңғы қарсы салмақ; 4 - май сорғысының жетегінің жетек тетігі; 5 - аша; 6 - артқы май дефлекторы; 7 - уақыттық беріліс; 8 - артқы қарсы салмақ; 9 - иінді біліктің тіреуішінің жарты сақиналары; 10 - иінді біліктің негізгі мойынтіректерінің қақпағы; 11 - иінді біліктің негізгі мойынтірек қабығы

Қуыстарда май қосымша центрифугалық тазалауға ұшырайды.

Шатундық журналдардың қуыстары негізгі журналдардағы көлденең арналары бар білік жақтарында бұрғыланған көлбеу тесіктер арқылы байланысады.

Иінді біліктің щекке, саусағына (алдыңғы шеті) және иінді білігінің (артқы ұшы) теңгерім жүйесінің қарсы салмақтары бар; щектерде олар иінді білікпен бір бөліктен жасалған, ұштық пен иіндіде құрастыру кезінде басылады және сегменттік кілтпен бекітіледі.

Иінді білікті

Иінді біліктің ұшында май сорғысын басқаруға арналған жетек тетігі, ал иінді білігінде май дефлекторымен жинақталған уақыттық беріліс бар.

Иінді біліктің мұрнының шеткі бөлігінде қуат қабылдағыш муфтасының жартысын орнатуға арналған саңылау бар, тұтқаның шеткі бөлігінде маховикті бекіту түйреуіштерінде басу үшін екі тесік, тірек үшін осьтік тесік бар. беріліс қорабының кіріс білігінің мойынтіректері және маховикті бекіту болттарына арналған бұрандалы тесіктер.

Білік осьтік ығысулардан блоктың ойықтарына және артқы негізгі тірек қақпағына орнатылған төрт итергіш болат-алюминий жартылай сақиналармен бекітілген.

Иінді біліктің тірегі күшейтілген резеңке манжетпен тығыздалған, маховик корпусына басылған және май дефлекторымен бекітілген.

Негізгі және шатундық подшипниктер ауыстырылатын жұқа қабырғалы сплит лайнерлер түрінде жасалады, олар дәл өңделген цилиндрлік орындықтарға - төсектерге кедергілермен орнатылады.

Иінді біліктің негізгі және шатундық мойынтіректердің қабықтары қорғасын қола қабаты және қорғасын қорытпасының жұқа қабатымен қапталған болат жолақтан жасалған.

Үстіңгі және төменгі иінді біліктің негізгі мойынтіректерінің қабықтары бір-бірін алмастырмайды.

Үстіңгі негізгі мойынтіректердің қабықшалары төменгі жақтан май жеткізуге арналған тесіктердің және оны таратуға арналған сақиналы ойықтың болуымен ерекшеленеді.

Жоғарғы және төменгі иінді білік шатун мойынтіректерінің қабықтары бір-бірін алмастырады.

Резелердегі төсеніштердің айналуын және осьтік қозғалысын болдырмау үшін төсеніштердің жиектерінде блок пен шатун төсектерінде, сондай-ақ олардың қақпақтарында жасалған сәйкес ойықтарға сәйкес келетін экструдталған жиектер бар.

Иінді біліктің түтіктері тозған сайын оларды төрт рет жерге қосуға болады; төсемдер жеті жөндеу өлшемінде (үстелде) бар, өйткені блоктағы және шатундардағы саңылауларды төсемдер үшін жөндеу өлшеміне дейін бұрғылауға болады.

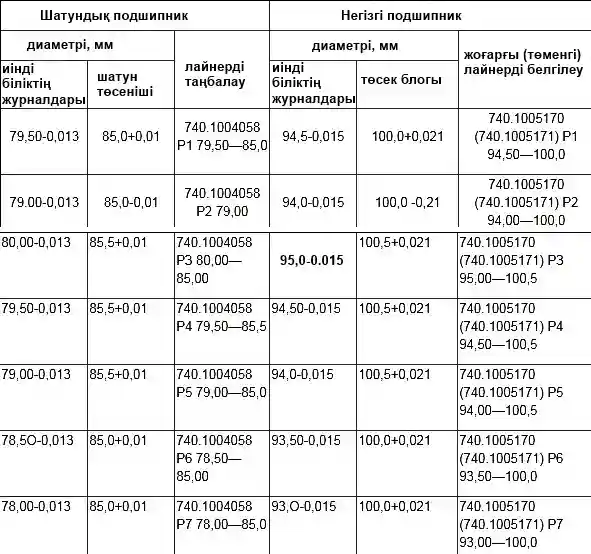

Иінді біліктің журналдары мен мойынтірек төсектерінің жөндеу өлшемдері

Иінді білік журналдары мен төсемдер үшін төсектердің жөндеу өлшемдері

Блоктағы немесе шатундағы иінді білік журналдары мен төсектерінің жөндеу өлшемдері мен диаметрлерінің штамптары қосқыш жазықтығынан алыс емес лайнердің артқы жағына жағылады.

Маховик: 1 - сақиналы беріліс; 2 - маховикті құлыптау; 3 - маховикті бекітетін болт; 4 - тірек сақинасы (серіппе); 5 - орнату гильзасы; 6 - беріліс қорабының кіріс білігінің манжетасы

Маховик (3-сурет) қуат соққысы кезінде кинетикалық энергияны жинақтау және қосалқы соққылар кезінде иінді біліктің айналуы, сонымен қатар поршеньді өлі нүктелерден алып тастау және біліктің айналуының біркелкі еместігін азайту үшін қажет.

Маховик

Маховик арнайы сұр шойыннан құйылған. Ол иінді біліктің артқы жағына сегіз 3 легирленген болат болттармен бекітілген.

Маховикті иінді білікке дәл бекітуге иінді біліктің ұшына басылған екі анықтау түйреуіштері арқылы қол жеткізіледі.

Қозғалтқышты іске қосу кезінде стартер білігінің берілісіне қосылуға арналған маховиктің өңделген цилиндрлік бетіне 1 сақиналы беріліс басылады.

Муфта маховиктің артқы жағында орнатылған.

Қозғалтқышты реттеу үшін маховикте 2-маховик қысқышына арналған ойық және иінді білікті ломмен бұруға арналған 12 тесік бар.
