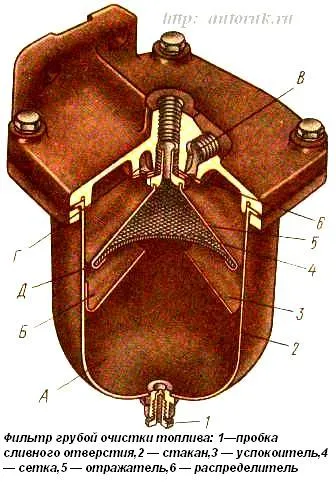

Сүзгі автомобильдің сол жағында жақтауда орнатылған және отыннан механикалық қоспалар мен суды кетіруге арналған (1-сурет)
Сүзгінің B арнасы арқылы отын G сақиналы қуысқа түседі, одан жұқа ағындармен таратқыштағы 6 тесіктер (8 дана) арқылы шағылдырғышқа 5 ағады.
Конусты шағылыстырғыштың бетіне жайылған отын жылдамдығын жоғалтады және шағылыстырғыш пен шыны арасындағы D сақиналы саңылауына ағады.
Осы саңылау арқылы қозғалған кезде отынның жылдамдығы күрт артады, ал оны В қуысында қалдырған кезде оның қозғалысы қайтадан баяулайды.
В қуысынан бағыты күрт өзгеретін отын күшейткіш сорғымен тор 4 арқылы сорылады, ал механикалық қоспалар мен су тамшылары инерция күштерінің әсерінен демпфер 3 астындағы А қуысына түседі.
Бөлдіргіш А қуысын жанармай айналатын В қуысынан ажыратады және шайқау мен діріл кезінде оның шламмен араласуына жол бермейді.
Жоғарғы бөліктен сүзгі торы арқылы және шығыс фитингтері мен отын желілері арқылы жанармай құю сорғысына беріледі

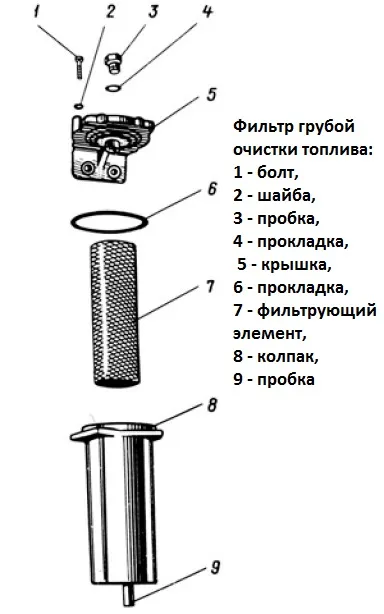

Дөрекі сүзгіге техникалық қызмет көрсету
Сүзгі қақпағындағы 3 ашаны 3-4 айналымға бұрап алыңыз
Су төгетін тығынды 9 бұрап босатыңыз және отынды сүзгі қақпағынан бұрын дайындалған контейнерге төгіңіз
Сүзгінің қақпағын 8 қақпаққа бекітетін төрт болтты 1 бұрап алу үшін кілтті пайдаланыңыз
Сүзгі қақпағын шешіп, ескі сүзгі элементін 7 алып тастаңыз
Қақпақтың ішкі беттерін таза бензинмен немесе дизельдік отынмен жуамыз
Жаңа элементті 7 және тығыздағышты 6 қақпақтың ойығына салыңыз
Қақпақты орнатамыз және тығыздағыштың дұрыс орналасқанына көз жеткізгеннен кейін (орын ауыстырусыз) корпусты қақпаққа бекітуге арналған болттарды 3 қатайтамыз
Сүзгіге қол жеткізу қиын болса, тығыздағыштың ығысуын болдырмас үшін, орнату алдында бірнеше жердегі тығыздағышты маймен майлауға рұқсат етіледі
Штепсельді 3 бұрап, сүзгіні таза отынмен толтырыңыз, содан кейін ашаны абайлап тартыңыз
Біз қозғалтқышты іске қосып, сүзгінің тығыздығын тексереміз; болттарды 1 қатайтыңыз, ауаның ағып кетуін жойыңыз
Сүзгі шөгіндісін төгу
Дөрекі отын сүзгісіндегі шөгінділерді төгу үшін ағызу тығынын 3-4 айналымға бұрап босатыңыз және орнатылған ыдысқа 0,1 литр отынды төгіңіз
Шөгінді төгіп болғаннан кейін, тығынды жауып, ауа қалталарын алу үшін қозғалтқышты 3-4 минутқа іске қосыңыз.
Қыста конденсатты кетіру үшін шламды төгу әсіресе маңызды
