Lada Largus автомобильдері рульдік басқару механизмі бар руль жүйесімен және гидравликалық күшейткішпен жабдықталған

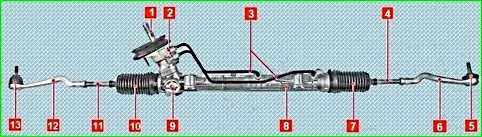

Рульдік жетек алдыңғы суспензияның рульдік түйіндеріне шарикті қосылыстар арқылы қосылған екі рульдік штангадан тұрады
Рульдік механизм алдыңғы аспаның қосалқы рамасына орнатылып, оған екі болтпен бекітілген.
Рульдік беріліс қорабында тірек тежегіш білікке серіппе арқылы тоқтау арқылы басылады.
Тісті беріліс пен тірек арасындағы бүйірлік саңылау серіппені басатын реттеу тығынын айналдыру арқылы реттеледі.
Реттеу рульдік механизмді зауытта құрастыру кезінде жүзеге асырылады.
Рульдік жетек руль сөресі мен рульдік тұтқаларға жалғанған екі руль штангасынан тұрады.
Әр шыбық ішкі ұшымен рульдік сөреге бөлінбейтін шарик арқылы бекітіледі - топсаның бұрандалы ұшы тартпадағы тесікке бұрандалы.
Штанганың ұшында бүкіл қызмет ету мерзімі ішінде оның ішінде сақталған майлау материалын толтыруды қажет етпейтін бөлінбейтін шарикті қосылыс бар.
Оң және сол жақ байлаулар бірдей, бірақ ұштары әртүрлі.
Рульдік тірек пен рульдік штанганың шар қосқышы арасындағы байланыс гофрленген резеңке етік арқылы кір мен ылғалдан қорғалған.
Қақпақ рульдік беріліс корпусындағы болат бір реттік қысқышпен бекітіледі, ал қақпақ руль штангасында серіппелі қысқыш арқылы ұсталады - бұл жағдайда қақпақтың тар белдеуі қақпақшада жасалған ойықпен сәйкес келуі керек. руль.

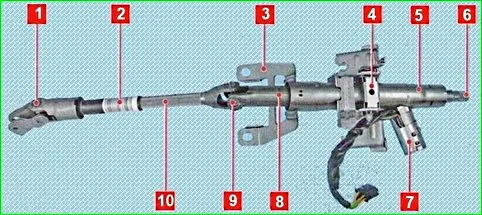

Рульдік бағананың білігі рульдік беріліс білігіне екі кардандық қосылысы бар аралық білік арқылы бекітіледі.
Руль дөңгелегі бұрандамен бекітілген руль бағанының білігінің үстіңгі бөлігіндегі шплейлерге орнатылған.
Рульдік колонна жарақаттан қорғалған, қисаюы реттелетін
Рульдік баған аспап панелінің астында орналасқан көлденең элемент кронштейніне бекітілген.
Рульдік басқару жүйесіне мыналар кіреді: руль механизмі, сорғы, жұмыс сұйықтығына арналған резервуар және желілерді жалғайтын құбырлар.

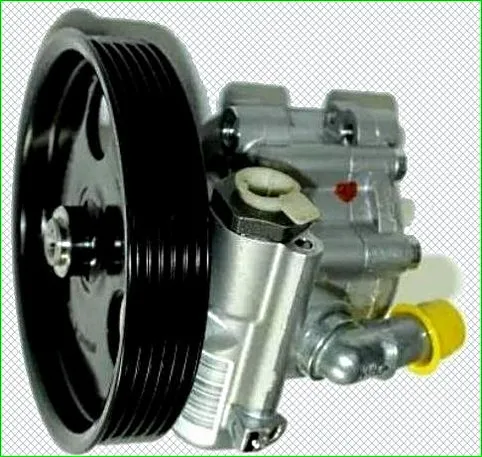

Сорғы қосалқы жетектің шкивіндегі белдік арқылы басқарылады.
Резервуардағы гидравликалық сұйықтық сорғыға түседі және одан рульдік механизм корпусында орналасқан және руль бағанының білігіне механикалық түрде қосылған дистрибьюторға жоғары қысыммен беріледі.
Гидравликалық цилиндр поршені рульдік тірекке бекітілген.
Руль дөңгелегі бұрылған кезде тарату құрылғысы гидравликалық цилиндрдің камераларының бірін сорғының ағызу сызығымен, ал екінші камераны су төгетін құбырмен байланыстырады.
Бұл жағдайда гидравликалық цилиндрдің поршені жұмыс сұйықтығының қысымының айырмашылығына байланысты тартпаны солға немесе оңға және рульдік штангалар арқылы жылжытады, ал иық тіректері автомобильдің басқарылатын дөңгелектерін айналдырады. .
Радиатор алдыңғы бампердің артында орналасқан - кондиционер конденсаторы мен салқындату жүйесінің радиаторының алдындағы алдыңғы аспа қосалқы жақтауына орнатылған.
Егер гидравликалық күшейткіш істен шықса, көлікті басқару мүмкіндігі сақталады, бірақ руль дөңгелегіндегі күш күшейеді.

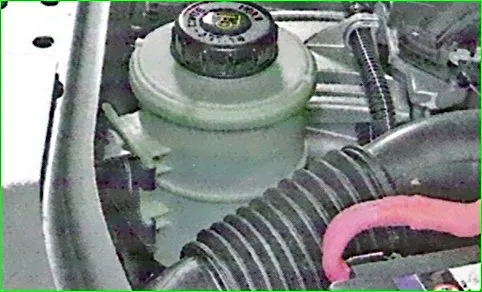

Рульдік қуат резервуары қозғалтқыш бөлігінде жоғарғы жағында орнатылған радиатор жақтауының көлденең элементі
Сұйықтық деңгейін бақылау үшін резервуардың мөлдір корпусында MIN және MAX белгілері қойылады.
Рульдік басқарудың ықтимал ақаулары және шешімдері
Ақаулық себебі - Түзету
Руль дөңгелегі еркін ойнау және рульді соғу
Рульдік тетіктерді бекіту болттарын босату - Болттарды қатайтыңыз
Деңгейлі шыбықтың шариктері тозған - Түйіндерді ауыстырыңыз
Рульдік білігінің әмбебап қосқышы тозған - Руль білігін ауыстырыңыз
Руль дөңгелегін бұру қиындығы
Рульдік рульдік сорғы жетек белбеуінің сырғып кетуі - Белдікті ауыстырыңыз
Сорғы жетек белбеуінің зақымдануы - Белдікті ауыстырыңыз
Жұмыс сұйықтығының жеткіліксіз деңгейі - Деңгейді қалыпқа келтіріңіз
Гидравликалық жүйеге ауа кіреді - Ауаны шығарыңыз
Бүгілген немесе зақымдалған шлангілер - майысқандарды алып тастаңыз немесе түтіктерді ауыстырыңыз
Рульдік басқару сорғысының қысымы жеткіліксіз - сорғыны ауыстырыңыз
Сорғыдағы ішкі ағып кетудің жоғарылауы - Сорғыны ауыстырыңыз
Рульдік механизмнен сұйықтық ағып жатыр - Ақаулы бөлшектерді ауыстырыңыз
Руль дөңгелегін ортаңғы күйге анық емес қайтару
Ішкі түйіспелерді немесе штанганың ұштарын бұру қиындығы - Штанганың ұштарын ауыстырыңыз
Рульдік сөренің деформациясы - Руль механизмін ауыстырыңыз
Тісті беріліс мойынтіректерінің зақымдануы - Рульдік механизмді ауыстырыңыз
Бүгілген немесе зақымдалған рульдік руль шлангілері - Бұрылыстарды жойыңыз немесе түтіктерді ауыстырыңыз
Қысым реттеу клапанының зақымдануы - Қысымды реттейтін клапанды ауыстырыңыз
Сорап роторының білігінің мойынтіректерінің зақымдануы - Сорғыны ауыстырыңыз
Рульдегі шу (тоқылдату)
Рульдік тетіктерді бекіту болттарын босату - Болттарды қатайтыңыз
Бос байлау шыбықтары немесе шарикті қосылыстар - гайкаларды қатайтыңыз
Шарлы буындардың тозуы - Тозған бөлшектерді ауыстырыңыз
Рульдік басқару сорғысының шуының жоғарылауы
Жұмыс сұйықтығының жеткіліксіз деңгейі - сұйықтық деңгейін қалыпқа келтіріңіз
Гидравликалық жүйеге ауа кіреді - Ауаны шығарыңыз
Сорапты бекіту болттарын босату - Болттарды қатайтыңыз
