Карбюраторды жөндеу немесе ауыстыру үшін алып тастаймыз
Ауа сүзгісін алыңыз.
Банда 6 бекіткіш штанганы 2 ауа демпферінің жетек иінтірегіне бұрап алыңыз, бұранданы 1 бекіткіш штангасын кронштейнге бұрап, өзекшwidth карбюратордан ажыратыңыз.
Үдеткіш кабелін дроссель клапанының жетек секторына бекітетін гайканы 7 бұрап алыңыз, май тығыздағышын 5 жылжытыңыз, гайканы 4 бұрап алыңыз және кронштейн мен дроссель клапанының жетек секторынан штокты 3 алыңыз.
Қысқыштарды босатып, отын беру түтіктерін 2 алып тастаңыз және 3 карбюратор фитингтерінен, карберлік желдету жүйесінің 1 шлангінен, карбюратордың және шлангтың артқы жағындағы мәжбүрлі бос жұмыс режимін (EPHH) басқаруға арналған вакуумдық шлангтан ағызыңыз. 5 EPHH жүйесінің электромагниттік клапанына, вакуумдық - тұтану дистрибьюторының түзеткішіне 7 және пайдаланылған газдың рециркуляциясының термиялық қосқышына
6 сымдарды EPHH жүйесінің микроқосқышынан ажыратыңыз. 4.
Карбюраторды қабылдау құбырына бекітетін төрт гайканы 1 бұрап алыңыз, кабель ұстағышын 2 алып тастаңыз және карбюраторды бөлшектеңіз.
Қосымша мәліметтер

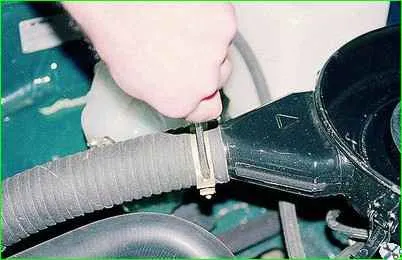

Қысқышты босатып, гофрленген ауа қабылдайтын түтікті алу үшін бұрағышты пайдаланыңыз.

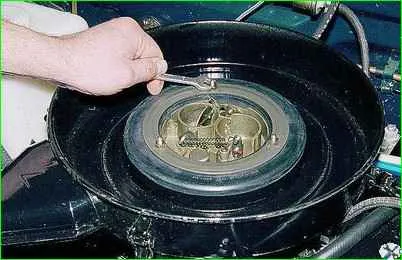

Бұрауышпен бекіткіш шайбалардың антенналарын бүгіңіз және үш гайканы бұрап алу үшін 10 мм кілтті пайдаланыңыз

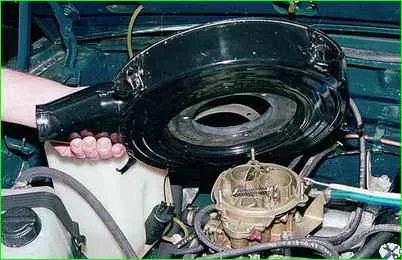

ауа сүзгісінің корпусын алыңыз.

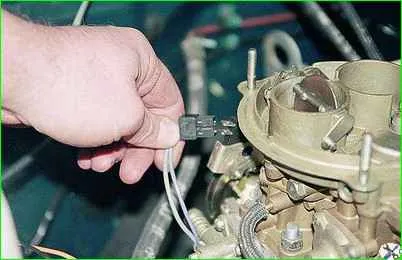

Штепсельді микроқосқыштан ажыратыңыз.

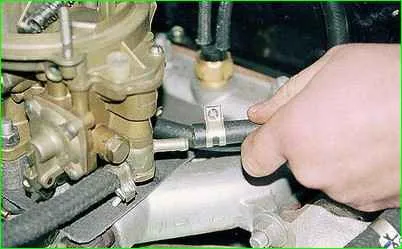

Жанармай беретін шлангты ажыратыңыз
Отын шығаратын түтікшwidth ажыратыңыз.

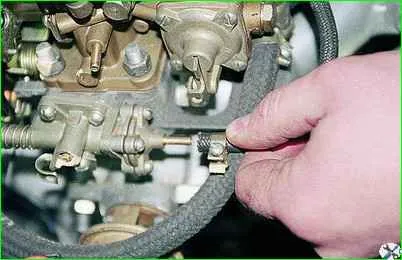

Шығарылатын газдың рециркуляциясының жылу қосқышының шлангісін ажыратыңыз.

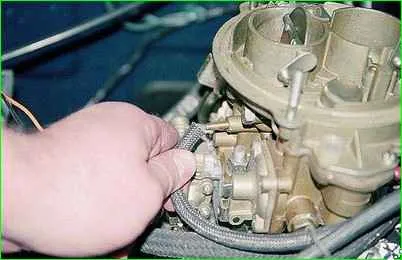

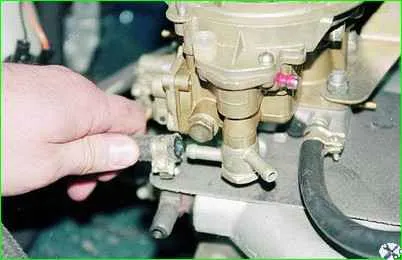

Мәжбүрлі бос тұру экономайзер жүйесінің (IAC) клапанының бірінші түтігін ажыратыңыз.

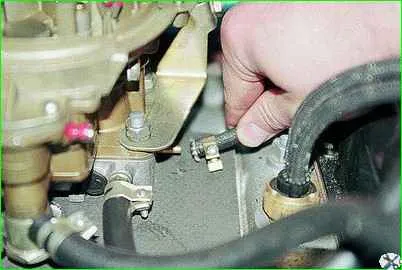

Вакуумды тұтану уақытын реттегішінің шлангін ажыратыңыз
EPHH жүйесінің клапанының екінші түтігін ажыратыңыз.

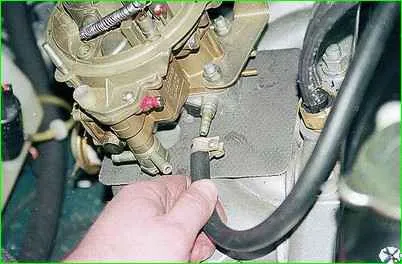

Иінді картердің газ шығару түтігін ажыратыңыз.

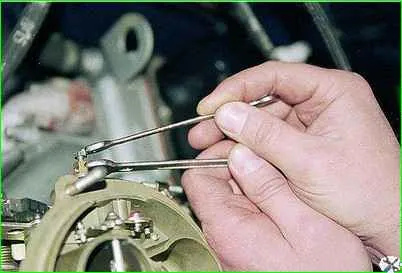

8 өлшемді кілтпен гайканы ұстаңыз және болтты 1-2 айналыммен бұрап алу үшін 7 өлшемді кілтті пайдаланыңыз

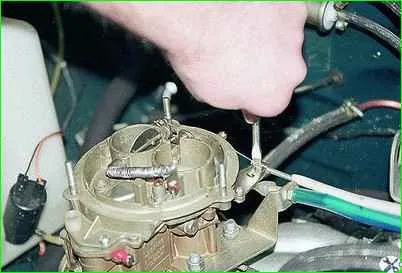

Одан кейін бұрауышты пайдаланып ұстағыш бұрандасын босатыңыз және ауа демпферінің жетек өзегін алыңыз.

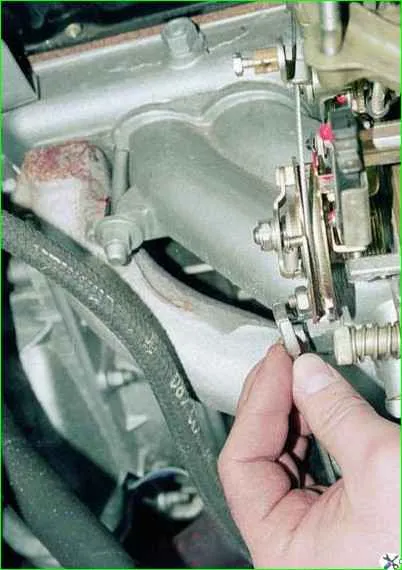

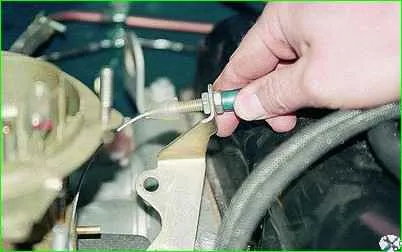

10 мм кілтті пайдаланып, гайканы 1-2 рет бұрап, дроссель клапанының жетек қысқышынан кабельді алыңыз.

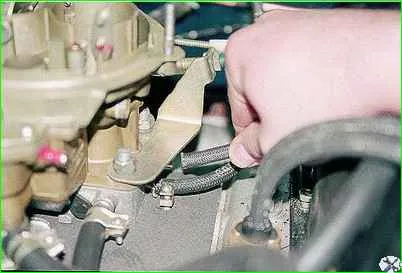

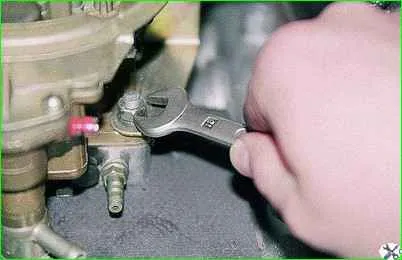

Төрт карбюратор гайкасын бұрап алу үшін 13 мм кілтті пайдаланыңыз.
Дроссель клапанының жетек өзегі бар кронштейнді алыңыз.

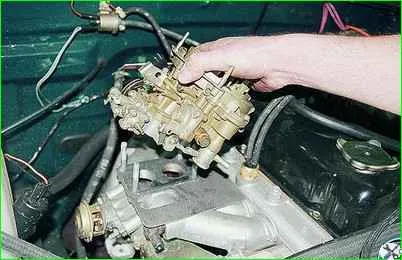

Карбюраторды қозғалтқыштан шығарыңыз.

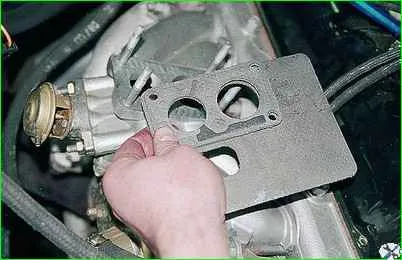

Оның астында екі оқшаулағыш тығыздағыш орнатылған.
Карбюраторды схемаға сәйкес түтіктерді жалғап, кері ретпен орнатыңыз.
Демперді басқару шыбықтарын жалғап, оларды реттеңіз.
Ауа демпфері тартылу тұтқасы тереңдетілген кезде тік күйде болуы керек және тұтқаны шығарғанда толығымен жабылуы керек.
Дроссельдік клапан жетек кабелі олардың қозғалысын шектемеуі, шамадан тыс салбырауы немесе күрт майыспауы керек.
Оның керілуін қабықтың ұшын кронштейнге бекітетін екі гайкамен реттейміз.
