Embrague (catálogo de piezas) ZIL-5301
La carcasa del embrague está hecha de acero y está unida al volante con pernos. La placa de presión está hecha de hierro fundido gris y está unida a la carcasa mediante cuatro pares de placas de resorte que transmiten el par desde la carcasa a la placa de presión

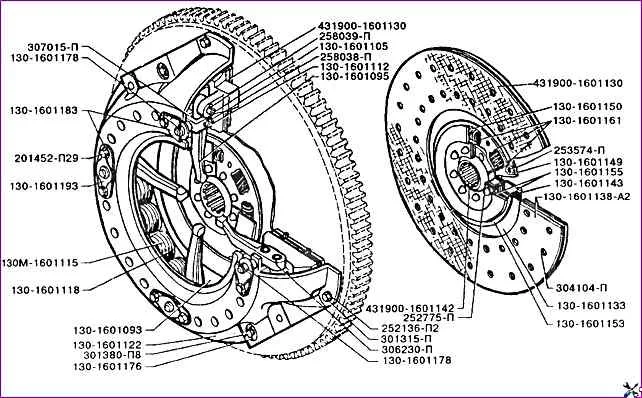

La figura muestra las ubicaciones de instalación de las piezas y sus designaciones según el catálogo de piezas de repuesto.
Mira la imagen y en la tabla se muestra el desglose de la pieza.
Número de pieza y nombre según catálogo
- 130-1601090 - Disco de presión de embrague con conjunto de carcasa
- 130-1601093 - Disco de embrague de presión
- 130-1601095 - Palanca del plato de presión del embrague
- 130-1601105 - Pasador de palanca del plato de presión del embrague
- 130-1601112 - Pasador de horquilla de palanca de placa de presión de embrague
- 130-1601118 - Arandela aislante del resorte de presión del embrague
- 130-1601122 - Conjunto de carcasa
- 130-1601133 - Disco de embrague conducido
- 130-1601138-A2 - Forro de fricción del disco de embrague
- 258038-P - Pasador
- 258039-P - Pasador
- 301315-P - Perno
- 301380-P8 - Perno
- 304104-P - Remache de fijación forro de fricción de embrague
- 306230-P - Rodillo de agujas
- 307015-P - Enchufe
- 431900-1601130: conjunto de disco impulsado
- 431900-1601142 - Centro
- 130-1601153 - Disco amortiguador
- 130-1601155 – Deflector de aceite del disco accionado por embrague
- 130-1601161 - Placa de soporte de resorte
- 130-1601176 - Casquillo de montaje de la placa de presión
- 130-1601178 - Tuerca de ajuste de horquilla de palanca de embrague
- 130-1601183 - Placa de soporte de la tuerca de ajuste
- 130-1601193 - Placa de bloqueo de tuerca de ajuste
- 130M-1601115 - Muelle de presión del embrague
- 201452-P29 - Perno
- 252136-P2 - Arandela elástica
- 130-1601143 - Anillo amortiguador del embrague
- 130-1601149 - Revestimiento del amortiguador de fricción
- 130-1601150 - Muelle amortiguador
- 252775-P - Remache
- 253574-P - Remache
