Instalación de cilindros de aire ZIL-5301 según catálogo

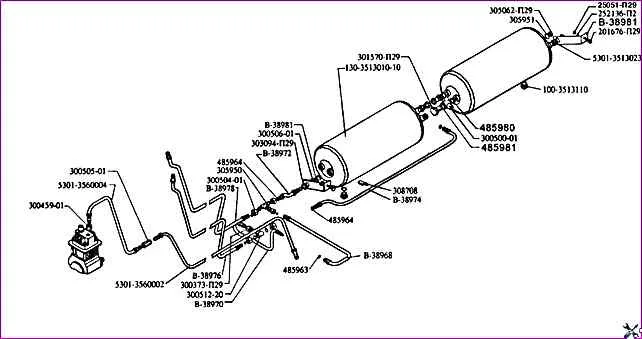

La figura muestra las ubicaciones de instalación de las piezas y sus designaciones según el catálogo de repuestos
Mira la imagen y la tabla muestra el desglose de los detalles
Detalles de instalación de cilindros de aire del automóvil ZIL-5301 según catálogo
Nº Número de pieza Nombre de la pieza
- 100-3513110 Conjunto de válvula de drenaje de condensado
- 130-3513010-10 Conjunto de cilindro de aire
- Perno 201676-P29
- 250510-P8 Tuerca
- 250517-P29 Tuerca
- 252136-P2 Arandela elástica
- 300373-P29 Accesorio atornillable
- 300459-01 Accesorio
- 300500-01 Cuadrado
- 300504-01 Accesorio
- 300505-01 Accesorio
- 300506-01 Montaje
- 300512-20 Camiseta
- 301570-P29 Perno hueco
- 303094-P29 Tuerca
- 305062-P29 Tapón de seguridad
- 305950 Lavadora
- 305951 Lavadora
- 308708 Soporte
- 485963 Junta tórica
- 485964 Junta tórica
- Anillo 485980
- Anillo 485981
- 5301-3513023 Jefe
- 5301-3560002 Conjunto de tubo
- 5301-3560004 Conjunto de tubo
- В-38968 Tubo desde la válvula de seguridad al conjunto del cilindro delantero
- В-38970 Conjunto de tubo
- В-38972 Conjunto de tubo
- В-38974 Conjunto de tubo
- В-38976 Conjunto de tubo
- В-38978 Conjunto de tubo
- В-38981 Soporte
