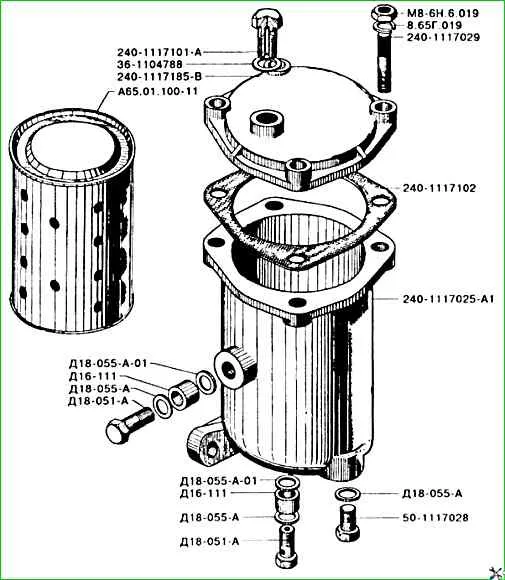

La figura muestra las ubicaciones de instalación de las piezas y sus designaciones según el catálogo de repuestos.
Mira la imagen y en la tabla se muestra el desglose de la pieza.
Piezas del filtro fino de combustible ZIL-5301 según catálogo
- 240-1117010-A Conjunto de filtro de combustible
- 240-1117020-A Conjunto de carcasa de filtro con pernos
- 240-1117025-A1 Vivienda
- 240-1117029 Horquilla
- 240-1117101-A Perno de montaje
- 240-1117102 Junta
- 240-1117180 Conjunto de cubierta
- 240-1117185-B Funda
- 36-1104788 Junta
- 50-1117028 Tapón roscado
- 8.65G.019 Arandela elástica
- A65.01.100-11 Elemento filtrante
- D16-111 Funda protectora
- D18-051-A Perno de ángulo giratorio
- D18-055-A Junta tórica
- Junta tórica D18-055-A-01
- М8-6Н.6.019 Tuerca
