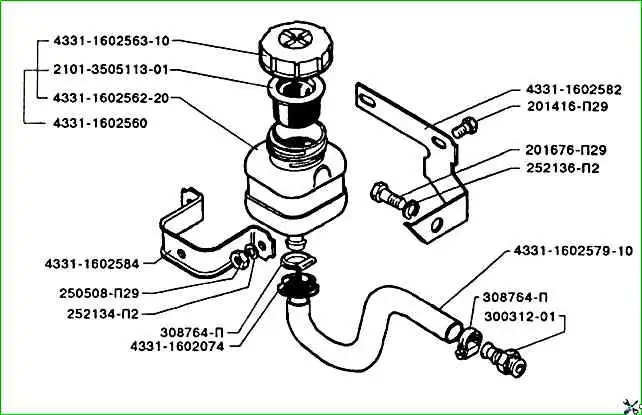

La figura muestra las ubicaciones de instalación de las piezas y sus designaciones según el catálogo de repuestos.
Mira la imagen y en la tabla se muestra el desglose de la pieza.
Número de pieza
- Perno 201416-P29
- Perno 201676-P29
- 2101-3505113-01 Reflector de enchufe
- 250508-P29 Tuerca
- 252134-P2 Arandela elástica
- 252136-P2 Arandela elástica
- 300312-01 Extremo de manguera
- 308764-P Conjunto de abrazadera
- 4331-1602074 Sello de manguera
- 4331-1602560 Conjunto del depósito del cilindro maestro del embrague
- 4331-1602562-20 Depósito del cilindro maestro del embrague
- 4331-1602563-10 Tapa del tanque
- 4331-1602579-10 Manguera desde el depósito al cilindro maestro
- 4331-1602582 Soporte de montaje del tanque
- 4331-1602584 Abrazadera de montaje del tanque
La instalación del depósito debe realizarse teniendo en cuenta todas las recomendaciones del fabricante.
La figura del manual muestra claramente las ubicaciones de instalación de las piezas y sus designaciones según el catálogo de piezas de repuesto.
Esto ayuda a los mecánicos a navegar de forma rápida y precisa en la ubicación de los componentes.
Es importante asegurar la estanqueidad de la fijación y la correcta conexión de las tuberías para evitar la entrada de aire en el sistema, lo que puede afectar negativamente al funcionamiento del embrague.
El mantenimiento de rutina y la atención a los detalles durante la instalación ayudarán a prolongar la vida útil de todo el sistema de control del embrague.
