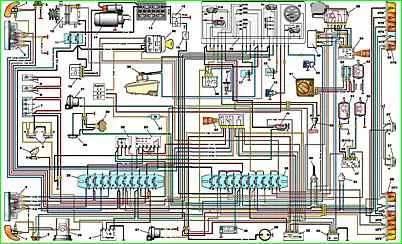

Diagrama del equipamiento eléctrico de los automóviles GAZ-3302 y GAZ-2705 con motores ZMZ-406
Esquema GAS 2705

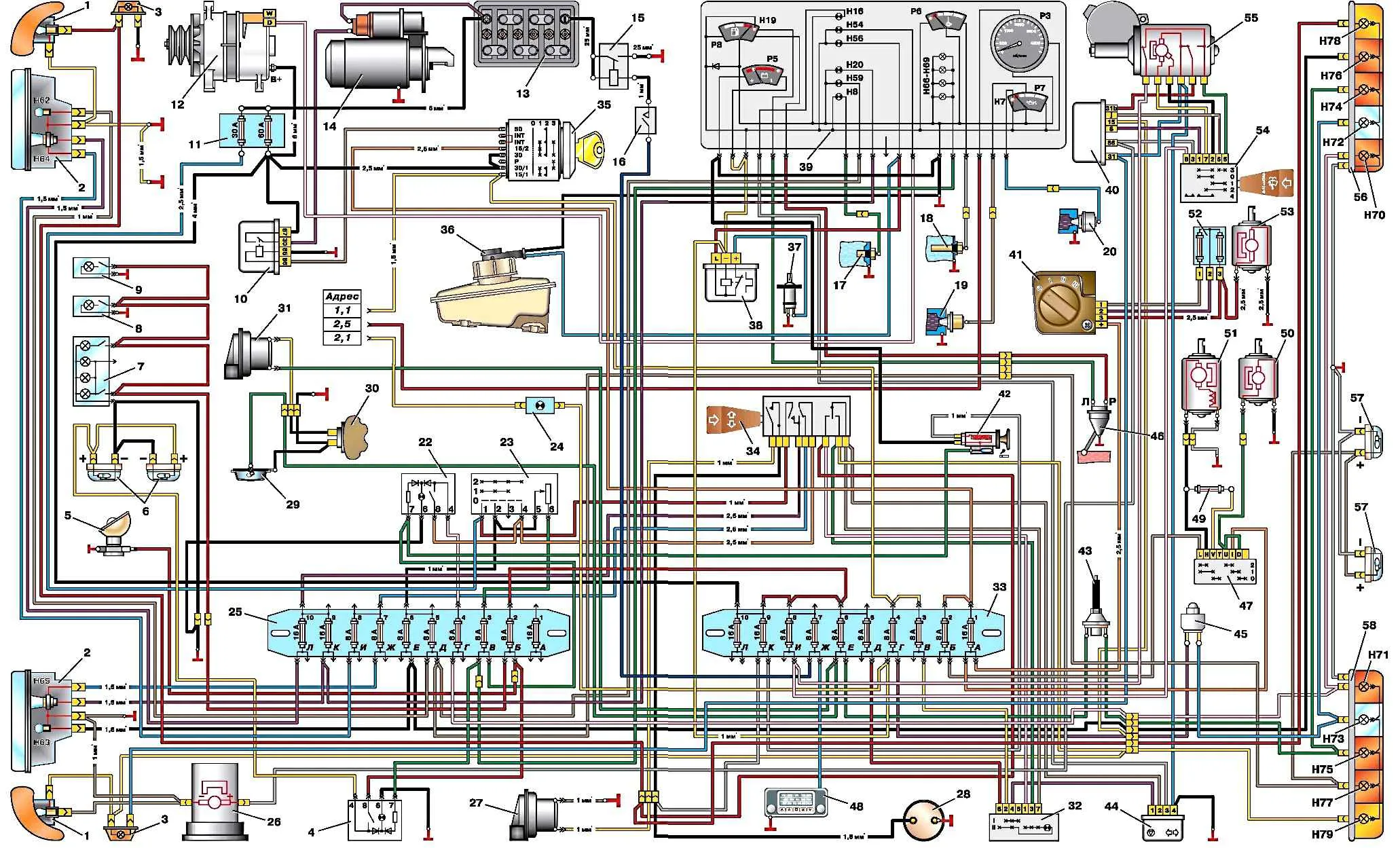

Esquema del equipamiento eléctrico de los vehículos GAZ-3302 y GAZ-2705 con motores ZMZ-406: 1 - indicador de dirección; 2 - faro; 3 - repetidor de señal de giro; 4 - interruptor de luces para iluminar los asientos traseros de la cabina (vehículos con dos filas de asientos); 5 - lámpara del compartimento del motor; 6 - luz de cortesía para los asientos traseros de la cabina (para vehículos con dos filas de asientos); 7 - iluminación interior (asientos delanteros) de la cabina; 8, 9 - pantallas de lámpara para iluminar el compartimento de carga (GAZ-2705 con dos filas de asientos); 10 - relé de arranque; 11 - caja de fusibles en el compartimento del motor; 12 - generador; 13 - batería; 14 - motor de arranque; 15 - interruptor de batería; 16 - botón de interruptor remoto de batería; 17 - sensor de la lámpara de advertencia de sobrecalentamiento del refrigerante; 18 - sensor indicador de temperatura del refrigerante; 19 - sensor indicador de presión de aceite; 20 - sensor del testigo de caída de emergencia de la presión del aceite; 21 - bloque de diagnóstico; 22 - interruptor de luces antiniebla (traseras); 23 - interruptor de luz central; 24 - lámpara indicadora de diagnóstico; 25 - bloque de fusibles inferior; 26 - motor del lavaparabrisas; 27 - señal de sonido; 28 - portalámparas portátil; 29 - iluminación del dosel de la plataforma de a bordo (GAZ-33021); 30 - interruptor de señal del conductor; 31 - zumbador de señal del conductor (GAZ-33021); 32 - interruptor de alarma; 33 - bloque de fusibles superior; 34 - interruptor del indicador de dirección; 35 - interruptor de encendido (cerradura); 36 - sensor del testigo de caída de emergencia del nivel del líquido de frenos; 37 - interruptor de la lámpara de advertencia del freno de mano; 38 - disyuntor de la lámpara de advertencia del freno de estacionamiento; 39 - grupo de instrumentos (P3 - tacómetro; P5 - voltímetro; P6 - indicador de temperatura del refrigerante; P7 - indicador de presión de aceite; P8 - indicador de nivel de combustible en el tanque; H7 - luz de advertencia de caída de emergencia de la presión del aceite; H8 - luz de advertencia de sobrecalentamiento del refrigerante; H16 - luz indicadora de intermitentes de dirección; H19 - luz indicadora de reserva mínima de combustible en el tanque; H20 - luz indicadora de luces altas; H54 - luz indicadora de mal funcionamiento del generador; H56 - luz indicadora de caída de emergencia del líquido de frenos nivel; H59 - luz indicadora para encender la luz de posición; Н66-Н69 - lámpara de iluminación del instrumento); 40 - relé de control del limpiaparabrisas; 41 - interruptor del motor del ventilador del calentador; 42 - encendedor de cigarrillos; 43 - interruptor de señal de freno; 44 - interruptor de señal de giro; 45 - interruptor de luz de marcha atrás; 46 - sensor indicador del nivel de combustible en el tanque; 47 - interruptor para el motor eléctrico del calentador adicional y la bomba eléctrica del sistema de calefacción (GAZ-2705 con dos filas de asientos); 48 - receptor de radio; 49 - resistencia del motor eléctrico del calentador adicional (GAZ-2705 con dos filas de asientos); 50 - bomba eléctrica para el sistema de calefacción (GAZ-2705 con dos filas de asientos); 51 - motor eléctrico de un calentador adicional (GAZ-2705 con dos filas de asientos); 52 - resistencia del motor del calentador; 53 - motor eléctrico (ventilador) del calentador; 54 - interruptor del limpiaparabrisas; 55 - motor del limpiaparabrisas; 56 - lámpara trasera derecha (H70 - lámpara de luz antiniebla; H72 - lámpara de luz de marcha atrás; H74 - lámpara de señal de freno; H76 - lámpara de luz de posición; H78 - lámpara de señal de giro); 57 - luz de matrícula; 58 - luz trasera izquierda (H71 - lámpara de luz antiniebla; H73 - lámpara de luz de marcha atrás; H75 - lámpara de señal de freno; H77 - lámpara de luz de posición; H79 - lámpara de señal de giro); 59 - lámpara de luz antiniebla (GAZ-2705); 60 - bobinas de encendido; 61 - unidad de control de encendido; 62 - sensor de presión absoluta; 63 - sensor de temperatura del refrigerante del sistema de control del motor; 64 - sensor de detonación; 65 - sensor de sincronización; 66 - válvula electromagnética EPHH; 67 - fusible (sistema de encendido); 68 - bujías
