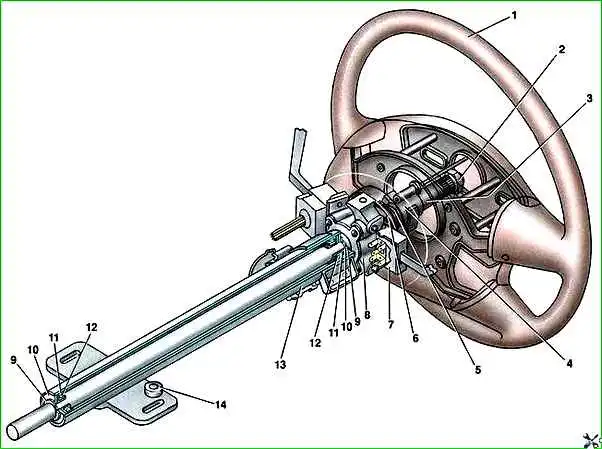

Зняття та встановлення кермової колонки ГАЗ-3110

Від'єднати провід від «мінусової» клеми акумулятора.

рульова колонка ГАЗ-3110 Зняття та встановлення кермової колонки ГАЗ-3110

Зняти кермо

Відвернути два болта кріплення та зняти підсилювач 1 панелі приладів із встановленою на ній розеткою під перенесення.

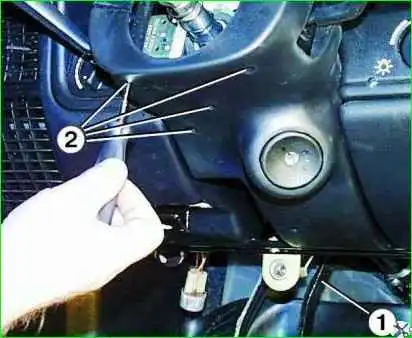

Відвернути один гвинт кріплення верхнього кожуха, чотири гвинти 2 кріплення нижнього кожуха кермової колонки і зняти обидва кожухи

Зняття та встановлення кермової колонки ГАЗ-3110

Від'єднати колодку із проводами замку запалювання.

Відвернути три гвинти 1 кріплення та зняти основу 2 з підрульовими перемикачами у зборі.

Підставку з підрульовими перемикачами можна відкласти убік, не від'єднуючи від перемикачів дроти.

Якщо не вистачає довжини джгутів, щоб зняти основу з підрульовими перемикачами у зборі з кермової колонки, то можна відвернути по два гвинти кріплення обох підрульових перемикачів та від'єднати їх від основи.

Зняття та встановлення кермової колонки ГАЗ-3110

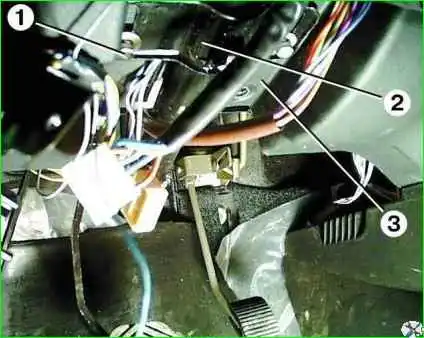

Відвернути два болта 1 кріплення рульової колонки до кронштейна.

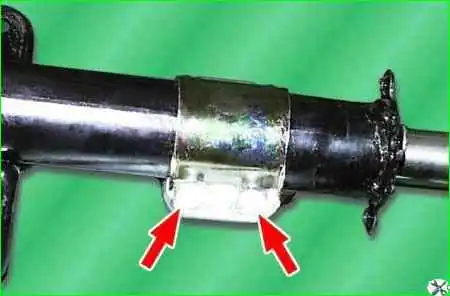

Опустити рульову колонку та зняти втулки, встановлені між рульовою колонкою 2 та кронштейном 3.

Зняття та встановлення кермової колонки ГАЗ-3110

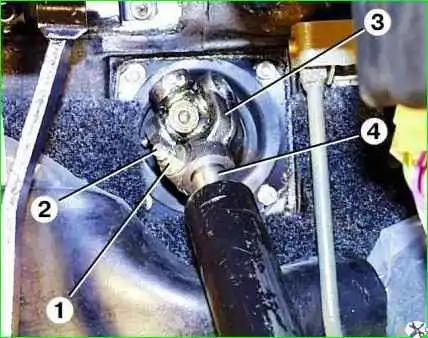

Відвернути гайку 1 кріплення, вийняти клин 2 і від'єднати вал 4 рульової колонки від карданного шарніра 3.

Вийняти рульову колонку з автомобіля

Розбірка

Встановити замок запалювання за допомогою ключа в положення «0», відключивши цим протиугінний пристрій.

Зняття та встановлення кермової колонки ГАЗ-3110

Затиснути рульову колонку в лещатах за вуха труби рульової колонки.

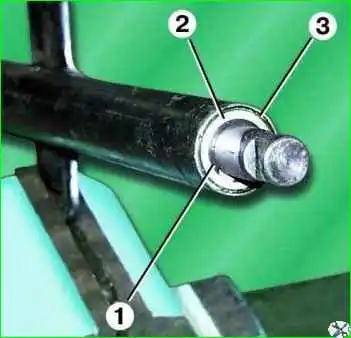

Зняти з обох кінців валу рульової колонки стопорні кільця 1, шайби 2 та втулки 3.

Зняття та встановлення кермової колонки ГАЗ-3110

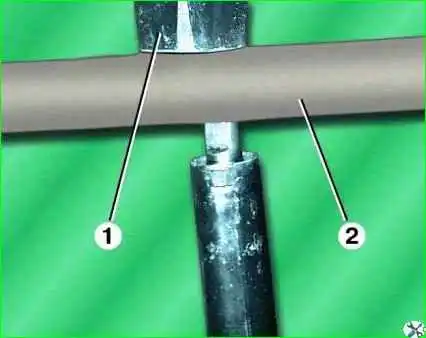

Випресувати вал рульової колонки з труби, ударяючи по нижньому кінці вала молотком 1 через дерев'яну оправку 2

Верхній підшипник кермової колонки зняти з валу, а нижній вийняти з труби.

При необхідності відвернути два болта кріплення та зняти замок запалювання з протиугінним пристроєм у зборі.

Огляд та дефектування деталей рульової колонки

Встановити замок запалювання за допомогою ключа в положення «0», відключивши цим протиугінний пристрій.

Зняття та встановлення кермової колонки ГАЗ-3110

Затиснути в лещатах рульову колонку за вуха труби рульової колонки.

Зняти з обох кінців валу рульової колонки стопорні кільця 1, шайби 2 та втулки 3.

Випресувати вал рульової колонки з труби, ударяючи по нижньому кінці вала молотком 1 через дерев'яну оправку 2.

Верхній підшипник кермової колонки зняти з валу, а нижній вийняти з труби.

Складання рульової колонки проводять у порядку, зворотному розбиранні.

Установка

Встановлюють рульову колонку у порядку, зворотному зняттю. Не забудьте встановити втулки між кріпильними вушами рульової колонки і кронштейном.

Моменти затягування різьбових з'єднань кріплення кермової колонки до кронштейну 12–18 Нм (1,2–1,8 кгс·м), гайки кріплення вилки карданного шарніра – 18–25 Нм (1,8–2,5 кгс·м) ).

При необхідності відвернути два болта кріплення та зняти замок запалювання з протиугінним пристроєм у зборі.
