Төменнен беріліс қорабы мен муфтаға кіру үшін көлікті платформаға немесе тексеру шұңқырына қойыңыз.

Ілінісу корпусының төменгі бөлігін алыңыз.

Ілініс шығаратын подшипниктің шанышқыны алыңыз.

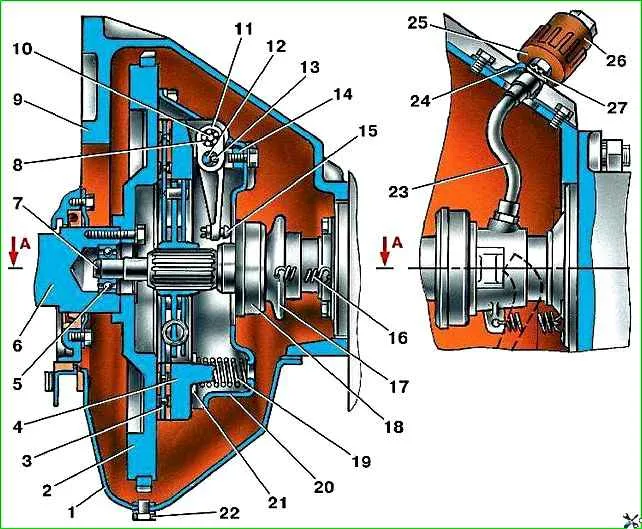

Муфта: 1 - ілініс корпусының төменгі бөлігі; 2 - маховик; 3 - жетекті диск; 4 - қысымды диск; 5 - алдыңғы подшипник; 6 - иінді білік; 7 - кіріс білігі; 8 - инелі подшипник; 9 - муфтаның корпусы; 10 - саусақты тарту тұтқасы; 11 - тарту тұтқасы; 12 - тарту рычагының осі; 13 - тартылатын рычагтың роликі; 14 - рычагтың шанышқысы; 15 - реттеу бұрандасы; 16 - іліністі босату серіппесі; 17 - іліністі босату муфтасы; 18 - іліністі босату мойынтірегі; 19 - қысым серіппесі; 20 - ілініс корпусы; 21 - жылу оқшаулағыш шайба; 22 - аша; 23 - мойынтіректі майлау шлангі; 24 - майлаушы кронштейн; 25 - майлаушы корпус; 26 - майлаушы қақпақ; 27 - тісті шайба

Май құятын қақпақты алыңыз (ілінісу корпусының оң жағында) және оны резеңке мойынтіректерді майлау шлангінен ажыратыңыз.

Көліктен беріліс қорабын алып тастаңыз («УАЗ-3151 беріліс қорабын алу» бөлімін қараңыз) ілінісу мойынтірегімен бірге.

Муфтаны босату мойынтірегі бар ілінісуді алыңыз, ілінісуден мойынтіректі алыңыз.

Жаңа мойынтіректерді орнатпас бұрын муфтаны жақсылап шайыңыз және майлау арналарын тазалаңыз.

Подшипникті муфтаға қарай белгісімен басыңыз.

Мойынтіректерді майлау шлангісін ескі майдан тазалап, жаңасымен толтырыңыз.

Муфта орнатылған беріліс қорабының кіріс білігінің подшипник қақпағының журналын жуыңыз және оны жаңа Litol-24 майлаушысының жұқа қабатымен майлаңыз.

Муфтаны беріліс қорабының кіріс білігінің подшипник қақпағына орнатыңыз, босату серіппесін бекітіңіз және редукторды көлікке орнатыңыз.

Орнатқан кезде мойынтіректерді майлау шлангіне зақым келтірмеу үшін абай болыңыз.

Барлық басқа құрастыруды бөлшектеуге кері ретпен орындаңыз.

Жинаудан кейін іліністі босату мойынтірегі мен қысым тақтасының тұтқалары арасындағы бос орындарды реттеңіз.
