VK 860B қосқыш түрі аккумулятор батареяларын көліктің жерге қосуға және оларды ажыратуға арналған
Ажыратқыштың құрылымы 1-суретте көрсетілген.
Ажыратқыш 1000 А дейінгі жұмыс тогы үшін жасалған.
Ажыратқыштың ең аз өшіру кернеуі 20 В кем емес.
Электромагниттің номиналды жұмыс тогы 8,14 А.

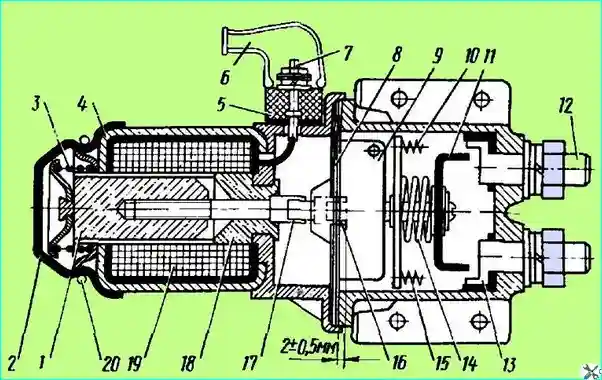

Cурет. Аккумулятордың массалық қосқышы: 1 - электромагниттік якорь; 2 - якорьдік қорғаныс қақпағы; 3 - якорь серіппесі; 4 - электромагниттік корпус; 5 - контакт блогы; 6 - қорғаныс қақпағы; 7 - сымды қосу терминалдары; 8 - тығыздағыштар; 9 - құлыптау құрылғысының механизмі; 10, 15 - қозғалатын контактілі серіппелер; 11 - қозғалатын контакт; 12, 13 - бекітілген контактілер; 14 - қозғалатын контактілі қысым серіппесі; 16 - қосулы күйде арматура штангасы; 17 - ажыратқыш күйінде арматура штангасы; 18 - электромагниттік өзек; 19 - электромагниттік орама; 20 - ұстағыш сақина
Түймедегі кернеу электр орамасына 19 беріледі.
Зәкір 1 электромагнитке тартылады және өзекшемен 17 құлыптау құрылғысының механизмін 9 басады, ол арқылы жылжымалы контактінің штангасына әсер етіп, оны бекітілген контактілермен жабады.
Механизм 9 орамдағы кернеу жойылғаннан кейін де (түйме өшірулі) 11 контактіні қосулы күйде ұстайды.
Түйме қайтадан басылғанда (соленоидқа кернеу беріледі) стержень 17 өзекшені босатып жіберетін 9 механизмге әсер етеді.
Жылжымалы контакт 11, серіппелер 10 және 15 (суретте толық көрсетілмеген) арқасында негізгі контактілерді аша отырып, бастапқы орнына оралады.
Ажыратқыштың электрлік бөлігі істен шыққан жағдайда, соңғысы қолмен басқаруға ие. Қақпақты 2 басу арқылы қосқышты қосуға немесе өшіруге болады.
Жұмыс барысында қорғаныс қақпақтарының 6 ластанудан қорғайтын терминалдарға 7 мықтап орналастырылғанына көз жеткізіңіз.
Сонымен бірге дискілердің бекітілген контактілерге сенімді түрде қосылғанына көз жеткізіңіз.
Контактілерді тазалау үшін ауыстырып-қосқышты бөлшектегенде, жіп бойымен якорьге бұраланған өзекшенің 17 орнын бұзбаңыз.
Егер өзек абайсызда якорьден бұрап алынса немесе оған бұралып қалса, оның орнын реттеу керек.
Егер өзек орны реттелмесе, қосқыш қосулы күйде бекітілмейді.
Реттеу үшін шыбықты якорьге бұраңыз, сонда оның беті, якорь электромагнитке итерілгенде, 1-суретте көрсетілгендей, тығыздағыштардың бетінен 8 х 2 ± 0,5 мм жоғары шығып тұрады (шыбықтың орны 16).
