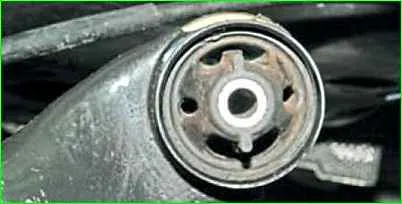

Wenn bei der Inspektion des Balkens Risse oder Schwellungen im Gummi des Scharniers festgestellt werden, müssen beide Silentblöcke ausgetauscht werden
Wir bereiten das Auto für den Einsatz vor. Wir installieren es auf einem Inspektionsgraben oder auf einem Aufzug. Um zu funktionieren, benötigen wir außerdem einen verstellbaren Anschlag.
Heben Sie das Heck des Autos an und platzieren Sie Ständer.
Entfernen Sie die Räder.
Wir entfernen das Feststellbremskabel aus der Öse der Trägerhalterung. Wir installieren einen verstellbaren Anschlag unter dem Balkenhebel.
Wenn das Fahrzeug über ein Antiblockiersystem (ABS) verfügt, entfernen Sie die Gummikupplung des Kabelbaums des Geschwindigkeitssensors aus der Halterung am Hebel.
Trennen Sie die untere Stoßdämpferhalterung vom Trägerarm.
Lösen Sie die Mutter der Schraube, mit der der Hebel an der Halterung befestigt ist, und die drei Schrauben, mit denen die Halterung an der Karosserie befestigt ist.
Senken Sie die rechte Seite des Balkens auf den einstellbaren Anschlag ab, bis der Kraftstofftank den Ausgang der Hebelbefestigungsschraube nicht mehr behindert.
Beim Absenken des Balkens ist darauf zu achten, dass die Bremsschläuche der Hinterräder nicht zu fest sitzen.

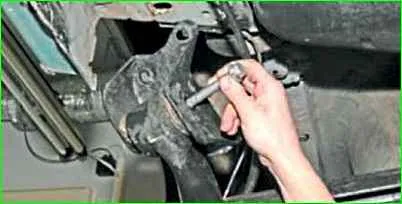

Nachdem Sie die Schraube entfernt haben, entfernen Sie die Halterung vom Hebel.
Der Silentblock des Hebels nimmt einen erheblichen Teil der Lasten entlang der Fahrzeugachse auf, sodass die Gummimasse des Silentblocks im Querschnitt asymmetrisch ist.
Beachten Sie, wie der Silentblock relativ zum Loch im Träger installiert wurde, um auch einen neuen zu installieren.
Drücken Sie den Silentblock am besten mit einem speziellen Abzieher aus dem Hebel.
Wenn kein Abzieher vorhanden ist, können Sie das Entfernen erleichtern, indem Sie den Außenring des Silentblocks abschneiden.

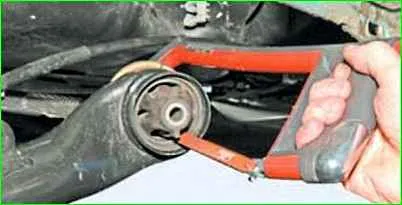

Führen Sie ein Metallsägeblatt in das Loch in der Gummianordnung des Silentblocks ein und sägen Sie durch die Kunststoffaußenhülle des Silentblocks.
Dadurch wird die Spannung des Silentblocks im Hebelloch deutlich reduziert.

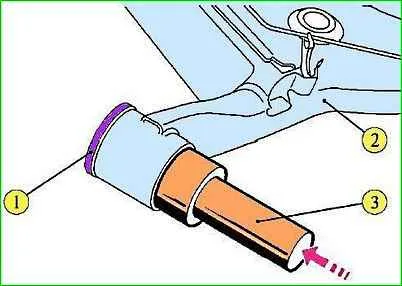

Danach schlagen wir mit einem Dorn oder einem Rohrstück mit geeignetem Durchmesser den Silentblock aus dem Hebel von der Seite der Schwelle aus und üben dabei Kraft auf den Außenring aus.
Bevor Sie den neuen Silentblock einpressen, reinigen Sie das Loch im Hebel.

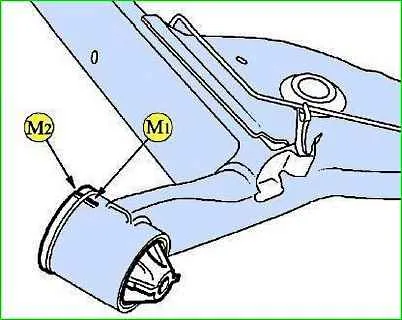

Setzen Sie den Silentblock in das Loch im Hebel ein und richten Sie ihn entsprechend den Markierungen aus.

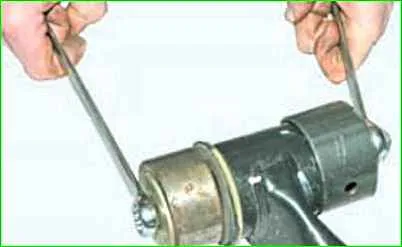

Wir drücken den Silentblock mit einem Tassenzieher in den Hebel und üben dabei durch den Dorn Kraft auf die Außenhülse des Silentblocks aus (der Übersichtlichkeit halber zeigen wir ihn auf dem entfernten Träger).
Der Austausch des Silentblocks des linken Hebels erfolgt auf die gleiche Weise, mit der Ausnahme, dass die Schrauben gelöst werden müssen, mit denen die Hebelhalterung an der Karosserie befestigt ist (durch Lösen der Mutter der Schraube, mit der der linke Hebel befestigt ist). entfernen Sie die Halterung, entfernen Sie die Schraube und entfernen Sie den Hebel aus der Öse der Halterung).
Wir montieren die hinteren Aufhängungsarme in umgekehrter Reihenfolge.
Die Muttern der Schrauben, mit denen die Arme an den Halterungen befestigt sind, werden schließlich festgezogen, wenn das Auto auf Rädern steht.
Anzugsdrehmomente für Teile:
- - Befestigungsschrauben des Geschwindigkeitssensors 14 Nm;
- - Mutter der Schraube, mit der der Hinterradaufhängungsarm an der Karosseriehalterung befestigt ist, 125 Nm.
