Wir stellen die Räder auf die Position der Geradeausfahrt des Autos ein
Trennen Sie den Pol des Minuspolkabels der Batterie ab
Entfernen Sie das Lenkrad.
Entfernen Sie die Lenksäulenschalter.
Trennen Sie die Kabelblöcke des Zündschalters von den Kabelblöcken der Instrumententafel.
Entfernen Sie ggf. den Zündschalter von der Lenksäule.

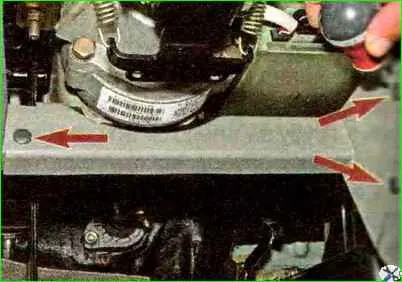

Lösen Sie die drei Schrauben mit einem Schraubendreher

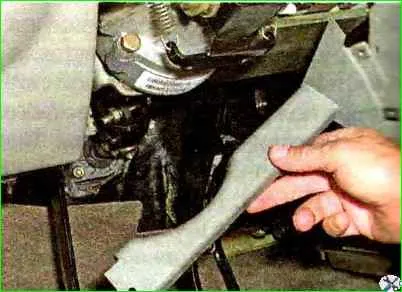

Entfernen Sie den unteren Querträger der Instrumententafel

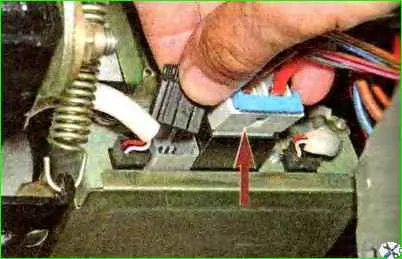

Drücken Sie die Klemmen und trennen Sie die beiden Kabelbaumblöcke vom Servolenkungssteuergerät.
Trennen Sie den Kabelbaumblock vom Stecker des Lenksäulenschalters.

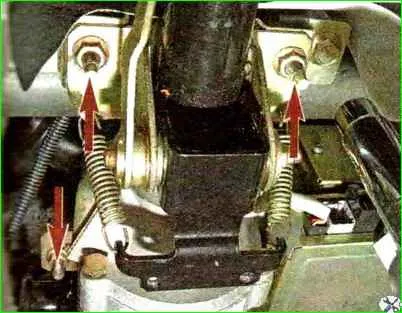

Lösen Sie mit einem 13 mm hohen Steckschlüssel die vier Muttern, mit denen die Halterung befestigt ist

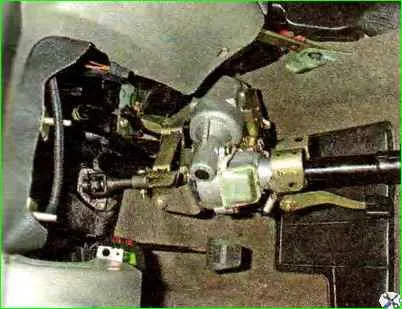

Senken Sie die Säule auf den Boden.
Entfernen Sie ggf. den Stecker für die Lenkstockschalter.

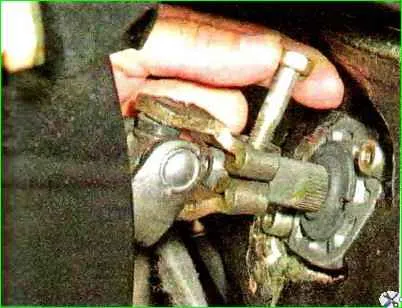

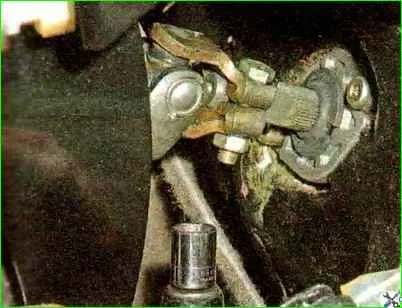

Lösen Sie mit einem 13-mm-Steckschlüssel die Mutter der Schraube, mit der das untere Kardangelenk an der Lenkgetriebewelle befestigt ist.
Wenn sich der Bolzen dreht, halten Sie ihn mit einem 13er Schlüssel fest
Entfernen Sie die Schraube

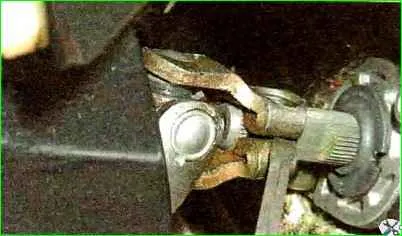

Öffnen Sie mit einem kräftigen Schlitzschraubendreher die Endverbindung des Scharniers

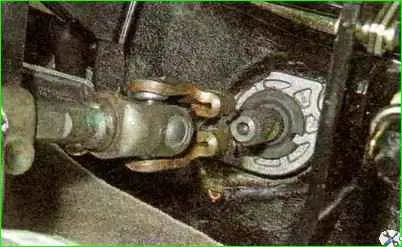

Entfernen Sie die Zwischenantriebswelle von der Lenkgetriebewelle.

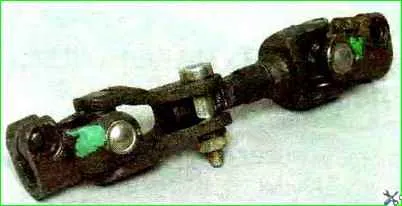

Bevor Sie die Zwischenantriebswelle von der Lenkwelle trennen, markieren Sie mit einem Marker die relative Position des oberen Gelenks der Antriebswelle relativ zur Lenkwelle.

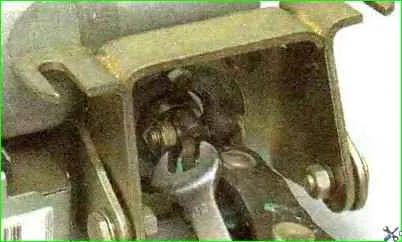

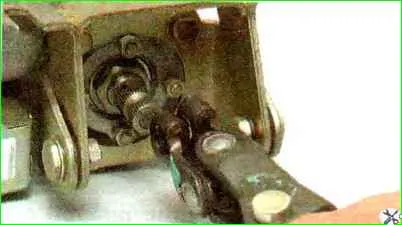

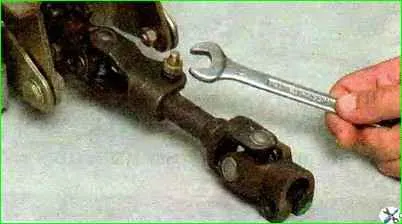

Lösen Sie mit einem 13-mm-Schraubenschlüssel die Mutter der Scharnierkupplungsschraube. Wenn sich der Bolzen dreht, halten Sie ihn mit einem 13er-Schlüssel fest.
Entfernen Sie die Schraube.

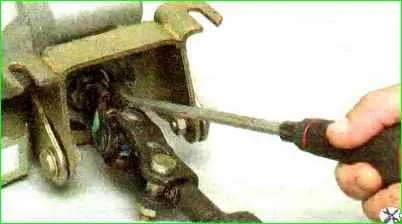

Öffnen Sie mit einem Schraubendreher die Klemmverbindung des Scharniers.

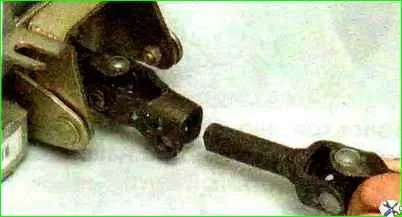

Entfernen Sie die Zwischenantriebswelle von der Lenkwelle.
Bauen Sie die Zwischenantriebswelle in umgekehrter Reihenfolge ein und.
Beim Verbinden des oberen Scharniers der Zwischenpropellerwelle mit der Lenkwelle ist es notwendig, die zuvor gemachten Markierungen auszurichten.
Installation
Die Lenksäule in umgekehrter Reihenfolge einbauen. Die Installation auf diese Weise erfolgt am besten mit einem Assistenten.
Es ist bequemer, die Säule zu installieren, wenn das untere Scharnier der Zwischenpropellerwelle vorher auf der Lenkgetriebewelle installiert wird.
Dazu müssen Sie, nachdem Sie die Zwischenantriebswelle mit einem 13-mm-Schlüssel an die Lenkwelle angeschlossen haben, die Mutter der Verbindungsschraube der Zwischenwelle abschrauben und die Schraube entfernen.
Trennen Sie das untere Universalgelenk vom oberen Gelenk
Montieren Sie das untere Scharnier an der Lenkgetriebewelle (die Schraube, mit der das Scharnier an der Getriebewelle befestigt ist, sollte sich vertikal auf der rechten Seite befinden).
Drehen Sie die Lenkwelle so, dass sich das Loch im oberen Scharnier für die Klemmschraube der Zwischenwelle horizontal an der Unterseite der Welle befindet.
Wir verbinden das obere und untere Scharnier der Zwischenwelle, setzen den Kupplungsbolzen ein und ziehen die Mutter fest.
Die weitere Installation führen wir in umgekehrter Reihenfolge durch.
