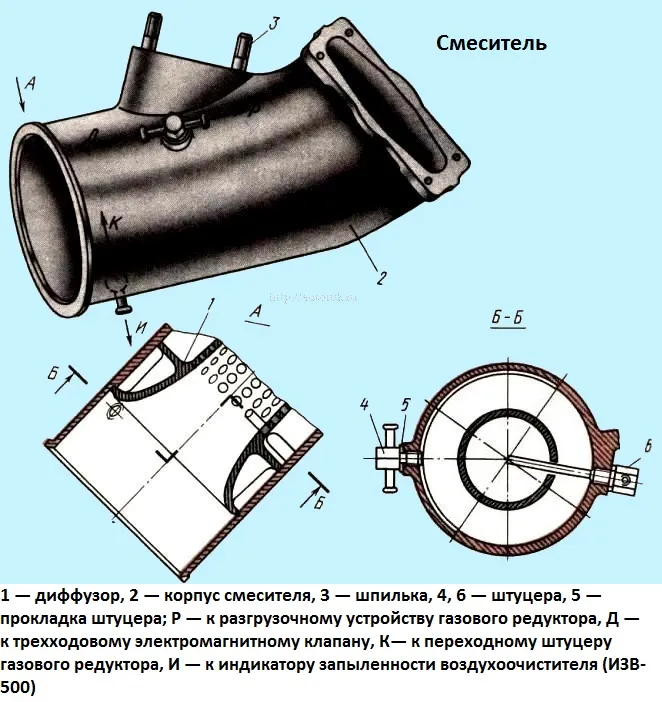

Змішувач призначений для приготування газоповітряної суміші, регулювання подачі газу та в кінцевому рахунку отримання заданої частоти обертання колінчастого валу; являє собою циліндричний корпус 2 (рис.1), який вставлений дифузор 1

Для підведення газу в дифузорі виконаний колектор у вигляді радіальних отворів.

Змішувач, повітроочисник компресора

Змішувач, повітроочисник компресора

Повітроочисник компресора

На газодизельних двигунах КамАЗ забір повітря в компресор пневмоприводу гальм здійснюється з атмосфери.

Для очищення атмосферного повітря від пилу застосовують очищувач повітря сухого типу.

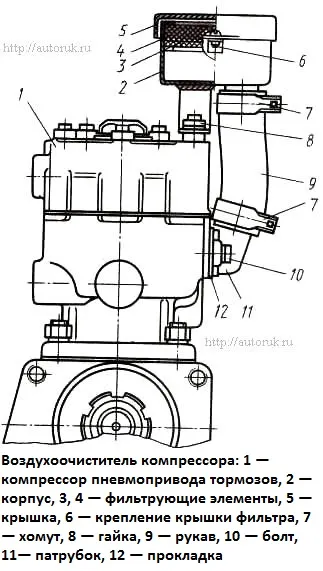

Він складається з корпусу 2 (рис.2), кришки 5, фільтруючих елементів 3 і 4. Кришка кріпиться до корпусу у двох точках за допомогою гвинта, гайки та шайби.

Очищення повітря в очищувачі повітря проводиться фільтруючими елементами 3 і 4.

Фільтруючий елемент 4 виготовлений з нетканого клеєного полотна «Сіпрон», фільтруючий елемент 3 — з фільтрувального нетканого матеріалу ІФПВД (голкопробивне фільтрувальне полотно для очищувачів повітря дизелів).

Повітря, потрапляючи з-під кришки в перший фільтроелемент 4, очищається від великих частинок і надходить у другий фільтроелемент 3 для більш тонкого очищення.

Очищене повітря через рукав і патрубок надходить у компресор.
