Заміна елемента фільтра тонкого очищення з двигуном ЗМЗ-402

Замінити фільтруючий елемент або розібрати фільтр можна не знімаючи фільтр з двигуна

Залежно від варіанта виконання всередині склянки-відстійника фільтра може бути встановлений елемент, що фільтрує, з латунної сітки, фільтруючого паперу або пористої кераміки.

Заміна елемента фільтра тонкого очищення із двигуном ЗМЗ-402

Відвертаємо гайку-баранчик у нижній частині фільтра.

Заміна елемента фільтра тонкого очищення із двигуном ЗМЗ-402

Відводимо убік тримач склянки.

Заміна елемента фільтра тонкого очищення із двигуном ЗМЗ-402

Виймаємо склянку, зливаємо залишки палива, виймаємо фільтруючий елемент та пружину

Промиваємо зняті деталі у розчиннику. Акуратно збираємо фільтр із новим елементом у зворотному порядку

Потрібно простежити, щоб притискна пружина була розташована в поглибленні фільтруючого елемента без перекосу, а сам елемент був точно одягнений на центруючий бурт корпусу.

Баранцеву гайку скоби потрібно затягувати тільки зусиллям руки.

У разі пошкодження прокладки та течі палива між кришкою та відстійником фільтра замініть ущільнювальну гумову прокладку відстійника, вийнявши її з проточки корпусу.

Під час використання фільтруючого елемента з латунної сітки або кераміки його слід промити в чистому бензині та використовувати повторно.

Паперовий елемент замініть на новий.

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Ключом «на 14» відвертаємо штуцер паливного шланга, що підводить.

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Утримуючи штуцер фільтра ключем «на 17», ключем «на 14» відвертаємо штуцер шлангу, що відводить

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Ключом «на 14» відвертаємо гайку болта кріплення корпусу фільтра тонкого очищення

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Знімаємо фільтр

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Відвертаємо гайку-баранчик і знімаємо її разом із власником

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Відводимо коромисло убік

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Знімаємо склянку-відстійник

Зняття та розбирання фільтра тонкого очищення палива з двигуном ЗМЗ-402

Виймаємо з фільтра фільтруючий елемент, пружину та гумову прокладку

Промиваємо зняті деталі в розчиннику або замінюємо фільтруючий елемент, збираємо фільтр у зворотній послідовності.

Заміна паливного фільтра на автомобілях з двигунами ЗМЗ-405, ЗМЗ-406

Рекомендується замінювати фільтр через кожні 80 тисяч кілометрів пробігу.

Але стан фільтра залежить від якості бензину.

Ривки під час руху автомобіля спочатку на високих, а потім і на знижених швидкостях свідчать про засмічення фільтра.

Про зменшення пропускної здатності фільтра свідчить підвищений рівень шуму електробензонасосу.

Встановіть автомобіль на витяг або оглядову яму.

Зменште тиск у системі живлення.

Заміна паливного фільтра на автомобілях з двигунами ЗМЗ-405, ЗМЗ-406

Стисніть пластмасовий наконечник труби для підведення палива

Заміна паливного фільтра на автомобілях з двигунами ЗМЗ-405, ЗМЗ-406

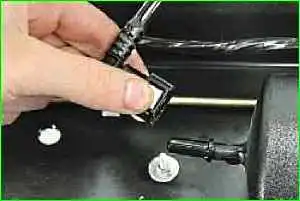

Зніміть наконечник зі штуцера паливного фільтра

Заміна паливного фільтра на автомобілях з двигунами ЗМЗ-405, ЗМЗ-406

Від'єднайте наконечник паливопроводу з іншого боку фільтра

Заміна паливного фільтра на автомобілях з двигунами ЗМЗ-405, ЗМЗ-406

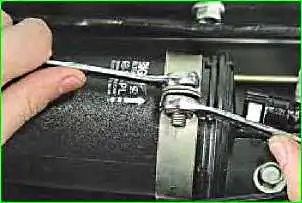

Утримуючи гайку від провертання, виверніть стяжний болт хомута кріплення паливного фільтра до кронштейна.

Заміна паливного фільтра на автомобілях з двигунами ЗМЗ-405, ЗМЗ-406

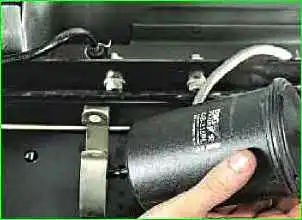

Зніміть фільтр

Заміна паливного фільтра на автомобілях з двигунами ЗМЗ-405, ЗМЗ-406

Встановлюйте паливний фільтр так, щоб стрілка на його корпусі була спрямована у напрямку руху палива

Встановіть паливний фільтр у зворотній послідовності та перевірте герметичність з'єднань.
