ZIL-5301 муфтасының күшейтілген нұсқасы
2001 жылдың сәуір айынан бастап көліктер күшейтілген ілінісу нұсқасымен жабдықталған.
Жетектегі дискінің демпфер бөлігі күшейтілген: демпфер серіппелер резеңкемен вулканизацияланған және сыртынан резеңке цилиндрге ұқсайды
Асбестсіз үйкеліс төсемдер қолданылады (асбест үйкеліс төсемдерін орнату мүмкін).
Үйкеліс төсемдерінің тозуын азайту және ілінісудің тегістігін жақсарту үшін жетек дискінің қысқа бөлігінің бүйіріне бір төсемнің қозғалатын дискіге серпімді бекіткіші енгізілді.
Дискінің бос күйдегі жұмыс бөлігінің қалыңдығы 9,8 мм орнына 11,6 мм-ге дейін өсті.
Жетектегі дискінің сыртқы диаметрі өзгерген жоқ - 340 мм.
Сыртқы жағынан күшейтілген жетекті дискілерді алдыңғы дизайндағы дискілерден резеңке жабынды демпфер серіппелерімен, жұмыс бөлігінің үлкен қалыңдығымен және төсем мен металл жетекті диск арасында қосымша серпімді пластиналардың болуымен, сондай-ақ ажыратуға болады. үйкеліс төсемдерінің тойтармаларының орналасуы ретінде.

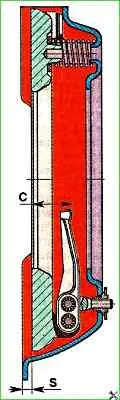

Қысым тақтасы мен корпус жинағындағы қозғалыс мөлшері ұлғайтылды. рычагтардың орналасуын реттеуді өзгерту арқылы қысым тақтайшасын (1-сурет), өлшемі 40,2-ден 44 мм-ге дейін ұлғайтылады және күшейтілген моментті беру үшін күші жоғары серіппелер орнатылады.
Олар бұрын орнатылған серіппелерден ұзағырақ бос ұзындығымен ерекшеленеді - 63 мм орнына 65 мм және серіппені 45 мм биіктікке қысу кезіндегі жүктеме - 628÷736 Н орнына 735÷815 Н.
Қорпағы бар қысым тақтасының белгіленуі өзгеріссіз қалады - 130-1601090 және оны алдыңғы шығарылған автомобильдерге 130-1601130 немесе 431900-1601130 жетек дискімен бірге орнатуға болады.
Іліністі бекіту болттарының астында, корпус пен маховиктің арасында қалыңдығы 1 мм болатын бір шайба 3250-1601127 орнатылған (әр жиынтықта 8 дана), болттар өзгермейді.
Бұрын шығарылған автомобильдерде күшейтілген ілінісумен басқарылатын дискіні орнатуға болады (драйвер дискінің белгісі - 3250-1601130). Мұны істеу үшін сізге қажет:
- - қысым тақтасының рычагтарының орнын реттеуді өзгерту - 40,2 мм орнына 44 мм;
- - маховик пен қысым тақтасының корпусының арасына 3250-1601127 шайбаларын орнатыңыз;
- - бар ілінісу айырының тұтқасын—494560-1602043 рычагты 3250-1602043 ауыстырыңыз;
- - 5301-1606621 немесе 5301-1609621-01 бар пневматикалық рульдік басқару кронштейнін кронштейнге ауыстырыңыз - 3250-1609621;
- - ілінісу шанышқысы рычагының бос орнын реттеңіз, 5-6 мм аралығындағы байланыстырушы істіктің осі бойымен өлшенеді.
НАЗАР АУДАРЫҢЫЗ!
Жетектегі дискіні орнатқан кезде концентратордың қысқа бөлігі қысым тақтасы мен беріліс қорабына қарап тұруы керек.
Дүкендерде Zubrenok дискісін сұрап, оны орнату керек, тәжірибе көрсеткендей, ол ең берік.
