ЗИЛ-5301 рульдік жетек білігін бөлшектеу

Рульдік жетек білігі өте аз тозады және оны жекелеген бөлшектерге механикалық зақым келген жағдайда ғана бөлшектеу керек

Инелі мойынтіректерге крест орнатылған (1-сурет) рульдік жетек білігінің қосылыстарын бөлшектеу автомобильдің жетек білігінің қосылыстары сияқты орындалуы керек.

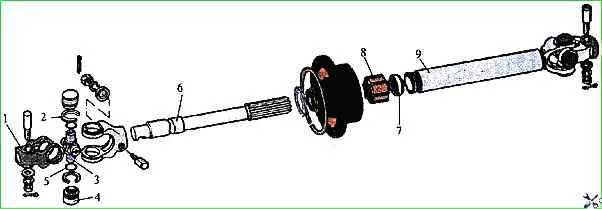

Рульдік кардан білігі: 1 - шанышқы; 2 - ұстағыш сақина; 3 - крест; 4 - инелі подшипник; 5 - тығыздағыш сақина; 6 - шпильді білік; 7 - пломба; 8 - жаңғақ; 9 - шнурлы втулкасы бар шанышқы

Шплайн қосылымын бөлшектеу үшін гайканы 8 бұрап босатыңыз және шпиондық білікті 6 шпильдік жеңнен 9 алыңыз. 6 біліктен 7 тығыздағышты алыңыз.

Рульдік бағананы бөлшектеу

Руль бағанасы жинағын жұмыс үстеліне орнатыңыз және оны 8-кронштейнмен қысып, тірекке бекітіңіз (Cурет 2).

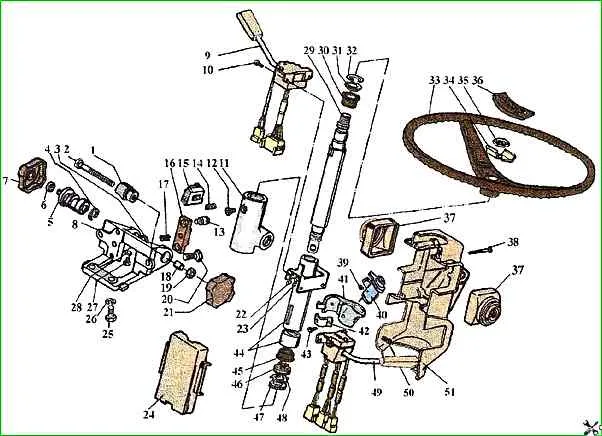

Рульдік бағанның бөліктері: 1 - қысқыш; 2 - реттеу бұрандасы; 3, 4, 32 - тартқыш сақиналар; 5 - ось; 6, 19, 35, 47 - жаңғақтар; 7, 21 - маховиктер; 8 - кронштейн; 9 - шыны тазалағыштың қосқышы; 10, 27, 38, 39, 50 - бұрандалар; 11 - дене; 12, 13 - тығындар; 14, 17 - серіппелер; 15 – сектор; 16 - сөре; 18 - құлыптау гильзасы; 20, 25, 43 - болттар; 22 - жаңғақ; 23 - жуғыш; 24 - корпустың алдыңғы жартысы; 26, 28 - серіппелі шайбалар; 29 - білік; 30, 45 - подшипниктер; 31 - кеңейту сақинасы; 33 - руль сақинасы; 34 - үстіңгі қақпақ ұстағышы; 36 - руль дөңгелегі қақпағы; 37 - ажыратқыштың қорғаныс қақпағы; 40 - аспап пен стартердің қосқышы; 41 - құлыптау құрылғысының корпусы; 42 - құлыптау құрылғысын бекітуге арналған қысқыш; 44 - бағаналы құбыр; 46 - тығыздағыш торы 48 - құлыпты шайба; 49 - бағыт көрсеткіштері мен шамдардың қосқышы; 51 - корпустың артқы жартысы

37 қосқыштың қорғаныс қақпақтарын шешіп, оларды қосқыш тұтқаларында ілулі қалдырыңыз.

Қорпының жартысын бекітетін бұрандаларды 38 бұрап алыңыз да, алдымен қақпақты аспаппен және іске қосқышпен алып тастағаннан кейін оларды алыңыз.

Кілтті құралға және іске қосқышқа 40 енгізіп, құлыптау құрылғысын ашу үшін оны бұраңыз.

Құлыптау құрылғысының 41 корпусының 42 қысқышын бекітетін болтты 43 бұрап, аспап пен стартер қосқышымен бірге корпусты бағаннан алыңыз.

Ауыстыру қажет болса, аспаптың қосқышы мен стартерді корпусқа бекітетін үш бұранданы 39 бұрғылау керек және құлыптағы ысырманы басып, аспап қосқышы мен стартерді корпустан 41 алып тастаңыз.

Бұрылыс сигналы мен жарық қосқышын және әйнек тазалағыш ауыстырып-қосқышын баған құбырының кронштейніне 44 бекітетін бұрандаларды 10 бұрап, гайкаларды 22 бұрылмай тұрып, ажыратқыштарды алыңыз.

7 және 21 маховиктерді пайдаланып, баған биіктігін және көлбеуді реттеу механизмдерін босатыңыз.

Маховикті қолыңызбен ұстаңыз, жаңғақтарды 6 және 19 босатыңыз, маховикті 7, 21 және жаңғақтарды 6, 19 бұрап, шешіп алыңыз және құлыптау гильзасын 18 шешіңіз.

Бағананың тығынын 12 және бұранданы 27 шайбамен 28 бұрап, құбыр жинағын 44 алыңыз.

Құбырды көлденеңінен ілгекке қысыңыз және гайканы босату үшін 48 антенналарын бүгіп, шайбаны 48 құлпын ашыңыз.

47 гайканы бұрап алыңыз, бекіткіш шайбаны 48 және тығыздағыш сақинаны 46 жинап алыңыз. Гайканы бұрап алғанда, білікті бекітіңіз.

Түрту сақинасын 32 және кеңейту сақинасын 31 алыңыз.

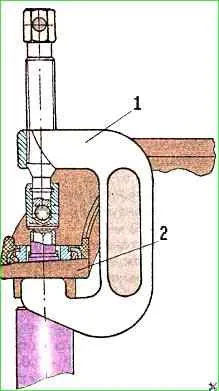

I804.30.000-10 үлгісіндегі тартқышты пайдаланып руль дөңгелегін алу: 1 - тартқыш; 2 - руль дөңгелегі

Пошипникпен 45 жинақталған 44 колонна құбырынан 29 білікшені басыңыз.

Мойынтіректерді 30 құбырдан басып шығарыңыз және құбырды тіреуіштен шығарыңыз. Баған кронштейнін 8 ілгекке бекітіп, тіреу сақинасын 3 алыңыз.

Реттеу бұрандасы 2 және қысқыш 1 бар бағанның осін 5 алыңыз, кронштейннен бір уақытта серіппені 14, секторды 15 алып тастаңыз.

11-баған корпусын шығарыңыз.

Қажет болса, тығынды 13 бұрап, 16 тірек пен серіппені 17 алып тастаңыз.

Ауыстырудан кейін тығыздағыш тығын 13. Орнату алдында рельсті қатты маймен майлаңыз ГОСТ 4366-76.

Басқыш сақинаны 4 алыңыз, баған осінен 5 қысқышпен 1 жинақталған реттеу бұрандасын 2 алыңыз және бұранданы қысқыштан бұрап алыңыз.

Руль дөңгелегі тартқыш мод 804,30.000-10 (Cурет 3) немесе тартқыш режимі арқылы алынады. 2495 келесі ретпен:

35 гайканы бұрап алыңыз (2-суретті қараңыз), бағанға тартқышты орнатыңыз, содан кейін тұтқаны айналдырып, рульді қысыңыз.

Руль бағанының бөліктерін жуып, оларды сығылған ауамен үрлеңіз.

MS-6 немесе MS-8 жуу ерітіндісінде шайыңыз.
